工业厂房用格栅式滑动防护门焊接结构设计

　　这款滑动门结构主要面向工业生产车间的区域分隔、设备防护场景设计，常见于焊接工位隔断、仓储区域分区、设备外围安全防护等工况，替代传统固定式防护栏实现可开合的通行管控，兼顾防护强度与空间利用率。从实际使用需求出发，门体采用格栅式框架结构，在保证整体结构刚度的前提下最大化减轻门体自重，降低滑动运行时的导轨负载，同时格栅结构不会完全遮挡视线，方便车间内人员观察隔断两侧的作业状态，避免盲区引发的安全隐患。

　　设计过程中优先采用标准型材拼接的焊接工艺路线，所有框架杆件均选用等规格矩形管，减少物料采购种类，下料时可统一排料提升材料利用率，降低加工成本。门体主框架采用四周围焊的闭合结构，内部横竖杆件按等间距排布，每处杆件交接位置采用满焊处理，焊后做打磨清渣处理，避免应力集中导致的长期使用变形。门体侧边设置斜向加强撑，对应滑动轮组的安装位置，将滑动支撑点的受力通过斜撑分散到整个门体框架，避免局部受力导致的框架变形，保证门体长期滑动运行的平面度。

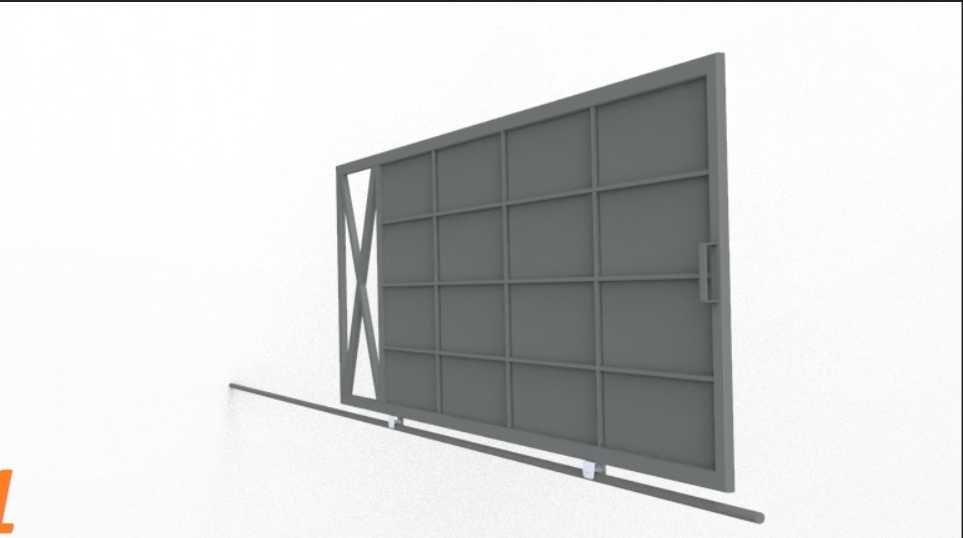

　　滑动支撑结构采用下承重式设计，底部配置两组滑动轮组卡装在地面铺设的专用导轨上，导轨安装面需与地面做平齐处理，避免通行时出现磕碰障碍，导轨两端设置限位挡块，限制门体的最大滑动行程，防止脱轨。门体上部设置导向定位轮，卡装在上部导向槽内，仅起侧向定位作用不承受竖向荷载，避免门体滑动过程中出现倾斜晃动。门体侧边设置内嵌式拉手，安装位置距离地面高度符合人体工程学操作范围，开关门操作无需过度弯腰或抬手，适配车间内作业人员的日常操作习惯。

　　从安装边界来看，门体的整体厚度控制在较薄范围内，安装完成后门体与两侧固定立柱的间隙控制在安全范围内，既不会因为间隙过大失去防护隔离作用，也不会因为间隙过小导致开关门时出现卡滞。地面导轨的安装需保证水平度误差在允许范围内，否则会导致门体滑动时出现卡顿、轮组偏磨的问题，上部导向槽的安装需与下部导轨保持平行，平行度误差需控制在安装公差范围内，保证门体全程滑动顺畅无卡滞。

　　焊接工艺设计上，所有焊接接头均采用角焊缝形式，焊缝高度根据杆件壁厚匹配，避免焊穿薄壁型材，同时保证连接强度满足防护要求。焊接顺序采用对称焊接工艺，从门体中心向四周逐步施焊，减少焊接过程中的热变形累积，焊后可通过局部校正保证门体整体平面度，避免出现翘曲导致滑动不畅。门体表面处理可根据车间实际工况选择喷塑或喷漆处理，涂层厚度满足防锈耐磨要求，适配车间内多粉尘、偶尔有焊渣飞溅的使用环境，延长整体使用寿命。

　　在结构细节处理上，所有杆件的外露端面均做封堵处理，避免车间内的粉尘、切削液等杂物进入型材内部，长期积留导致的内部锈蚀问题。轮组安装位置设置加强垫板，将轮组的集中荷载分散到更大的框架接触面积上，避免长期荷载作用下型材局部出现凹陷变形。门体关闭位置设置缓冲挡块，降低开关门时的碰撞冲击，减少噪音同时避免碰撞导致的焊缝开裂问题。
