三耳圆弧连接机械练习构件

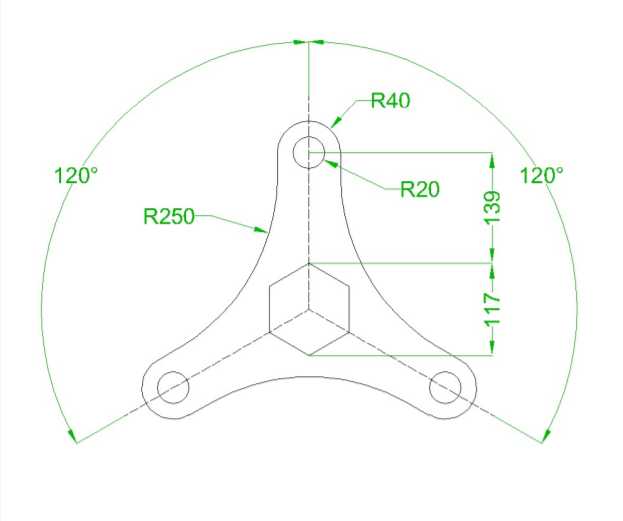

　　这类三耳对称圆弧构件，常作为机械基础绘图练习的典型载体，也可衍生为小型传动机构中的连接摆臂、定位支架类零件的雏形，在轻工机械、小型自动化设备的连杆传动组里，类似结构的零件承担着铰接联动、多点位安装定位的作用，三个铰接耳分别对应不同的传动副连接点，通过大半径圆弧过渡的主体轮廓，既可以降低构件的应力集中风险，也能在有限的安装空间内避让周边相邻的运动部件，避免运行过程中出现结构干涉。从设计逻辑来看，该构件采用120°三等分对称布局，三个安装耳的中心分布在R250的大圆弧轨迹上，这种布局能保证三个铰接点到中心安装位的力臂长度一致，当作为传动摆臂使用时，三个方向的传力特性均匀，不会出现单侧受力偏载的问题。中心位置设置R20的中心铰接孔，

　　上方延伸段的R40圆弧轮廓是中心安装座的外缘，既保证了中心孔的壁厚满足铰接强度要求，也通过圆弧过渡消除了直边连接带来的应力集中点。尺寸标注上，中心孔到下方两个耳孔的垂直方向尺寸分别标注139、117，对应不同安装位的中心距要求，实际建模绘图时需要先确定三等分的角度基准，先绘制中心基准线，以中心孔圆心为基点，分别引出三条互成120°的中心辅助线，再在各辅助线上确定三个耳孔的中心位置，其中上方耳孔与中心孔同处一条竖直中心线上，下方两个耳孔对称分布在竖直中心线两侧，与竖直中心线夹角各为120°。绘制外轮廓时，需要注意R250大圆弧与三个耳位R40、R20圆弧的相切关系，绘图过程中需要准确捕捉切点，保证轮廓线顺滑连接，没有拐点或错位，

　　这也是这类基础练习的核心训练点——掌握不同半径圆弧间的相切连接绘制方法，理解几何约束在机械绘图中的实际应用。从安装边界来看，该构件的最大外缘由R250的圆弧决定，整体外轮廓的包络尺寸可以通过R250半径结合三个耳位的外伸量计算得出，实际选型应用时，需要预留出至少5mm的周边安全间隙，避免构件摆动过程中与周边的机架、其他传动零件发生剐蹭。三个耳位的铰接孔在实际加工时，需要根据铰接销轴的直径选配公差，通常采用间隙配合保证铰接转动顺畅，中心孔如果作为固定安装位则可选用过渡配合，保证定位精度。这类对称结构的零件在做受力分析时，可利用对称特性简化计算流程，仅需计算单侧120°范围内的受力情况即可推导整体受力状态，大幅降低设计阶段的计算工作量。

　　另外，大圆弧过渡的主体结构相比直边三角结构，在相同重量下具备更好的抗扭刚度，因为圆弧轮廓的材料分布更远离构件形心，能在轻量化的前提下提升结构的抗变形能力，这也是很多传动摆臂类零件采用圆弧轮廓设计的核心原因。绘图练习过程中，需要重点关注角度基准的准确性，120°的角度偏差会直接导致三个耳位的安装孔位错位，实际装配时无法与对应铰接点对齐，因此绘图初始阶段的辅助线绘制必须精准，所有圆弧的圆心位置都要基于辅助线交点确定，不能随意拖动定位。同时，轮廓线的相切约束必须完全定义，避免出现欠约束导致的轮廓变形，这也是从基础绘图过渡到实际零件设计必须掌握的核心技能，很多初学者在绘制这类圆弧连接构件时，容易出现圆弧相切不到位、圆心定位偏移的问题，最终导致尺寸标注与实际轮廓不符，无法用于后续的加工或装配环节。
