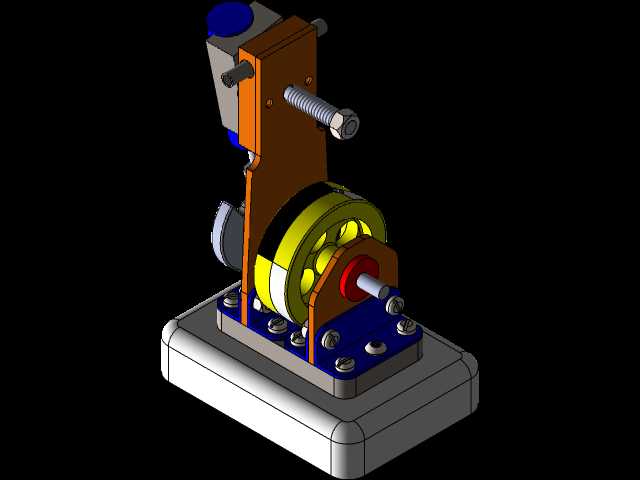

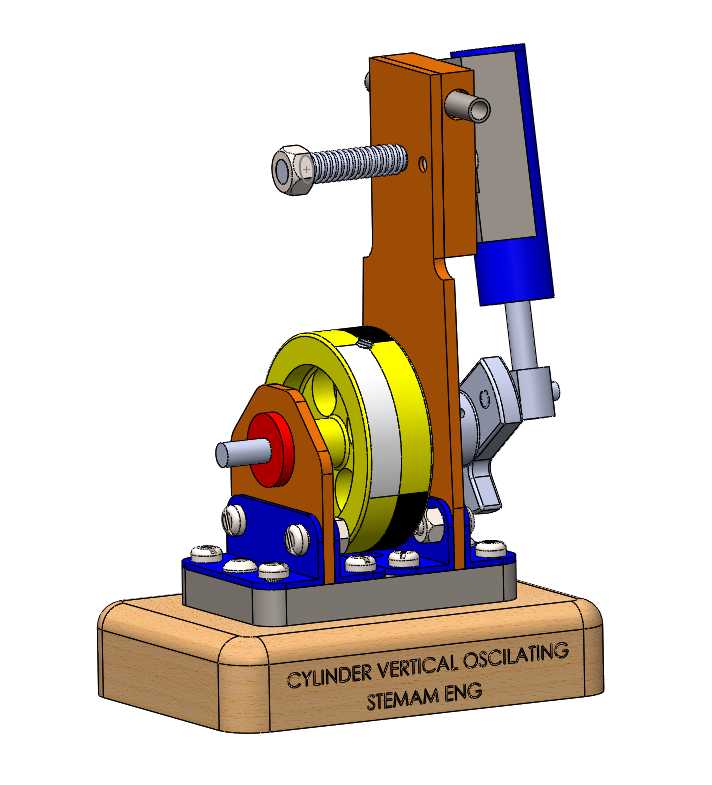

立式振荡汽缸蒸汽机结构三维设计

　　这款立式振荡汽缸蒸汽机的结构设计，核心围绕小型动力演示与原理验证场景展开，常被用于热能动力教学实验、小型复古动力装置改装、机械原理科普展示等场景，能够直观展现蒸汽热能向旋转机械能的转换全过程，帮助从业者理解配气、传动、能量转换的核心逻辑。从实际用途来看，该结构并非面向工业级大功率动力输出，而是聚焦于原理具象化呈现，可作为热能动力专业的结构教学具，也可适配小型蒸汽动力模型的动力核心，搭配对应蒸汽发生装置即可实现稳定的动力输出，带动轻负载旋转部件完成连续运转。

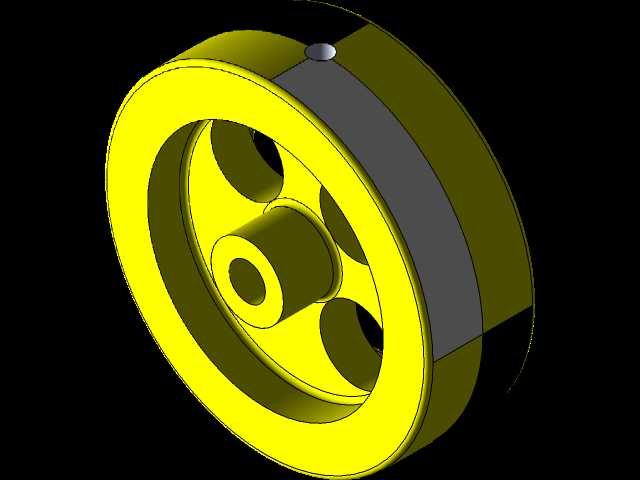

　　在功能特性层面，该结构采用立式汽缸布局配合振荡配气方式，省去了传统蒸汽机复杂的气门传动组件，依靠汽缸自身的摆动完成进排气口的对位切换，大幅简化了整体结构，降低了装配与调试难度。振荡式配气的设计让汽缸在绕支点小幅摆动的过程中，依次对齐进气口与排气口，高压蒸汽进入汽缸推动活塞做往复运动，再通过曲柄连杆结构将活塞的直线往复动作转换为飞轮端的旋转运动，整套动作逻辑连贯，运动部件的干涉风险在设计阶段就已完成规避。飞轮采用大直径轮式结构，能够储存足够的转动惯量，保障曲轴运转的连续性，避免活塞运动到上下止点时出现动力中断的卡滞问题。

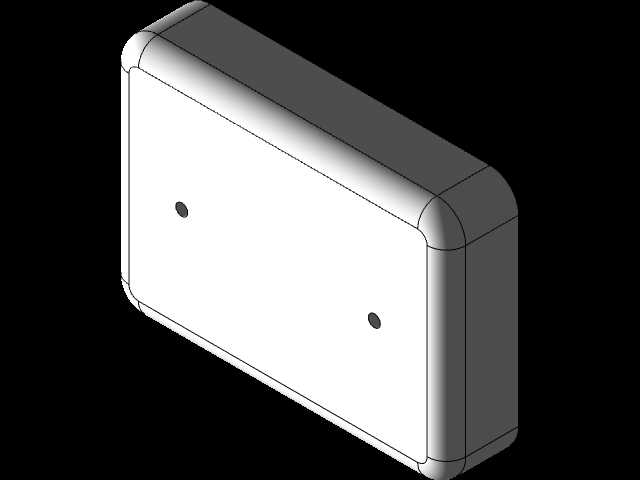

　　从设计思路上看，整套结构优先保障运动逻辑的可实现性与装配的便捷性，所有支撑部件都采用板式机架组合方式，立式支架承担汽缸组件的安装定位，底部平板承担曲轴、飞轮组件的固定，所有连接点位都设计有对应的螺栓安装位，可实现无焊接的全螺栓装配，方便拆解观察内部结构。底座采用实木质感的承托结构，既能够提升整机的放置稳定性，也预留了足够的安装边界，可直接固定在实验台架或展示台面上，不会因为运转振动出现移位。汽缸的摆动支点位置经过反复校核，确保摆动行程刚好覆盖进排气口的开闭区间，不会出现配气错位导致的动力不足问题；活塞与汽缸的配合间隙预留了合理的公差范围，既能够保障蒸汽密封效果，也不会因为摩擦阻力过大导致运转卡滞。

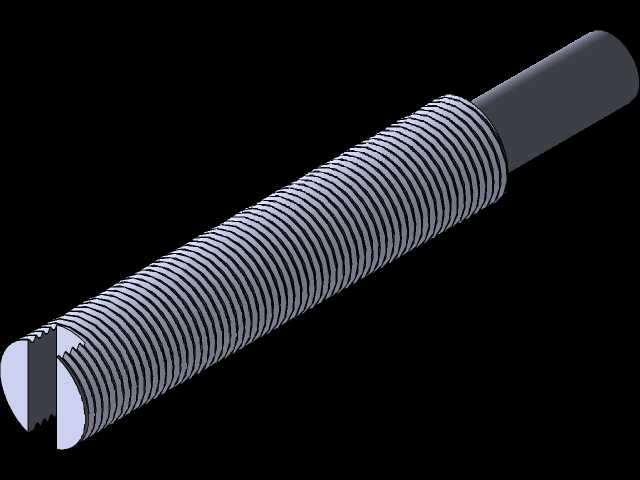

　　在外形尺寸与安装边界层面，整套结构的横向安装空间控制在小型台架可容纳的范围内，底部安装座的长宽尺寸适配常规实验台的安装孔位，竖向高度不会遮挡教学演示时的观察视线，所有运动部件都未超出底座的投影范围，避免运转过程中运动部件与周边安装结构发生碰撞。曲轴组件的支撑位采用双点固定结构，能够承受活塞往复运动带来的侧向冲击力，延长结构的连续运转寿命；调节螺栓设置在机架侧方，可通过调整弹簧预紧力控制汽缸摆动的阻尼大小，适配不同压力的蒸汽输入工况，避免输入压力过高时汽缸摆动幅度过大导致配气失效。整套结构的零件拆分逻辑清晰，所有异形部件都具备合理的拔模角度与加工可行性，既可以通过3D打印制作原型验证件，也可以采用金属切削加工制作可实际承压运行的实物样机，各部件的定位基准统一，装配时不需要复杂的专用工装即可完成整机调试。
