这类从草图逐步构建的异形曲面结构件,在消费电子手持设备、小型工业操控终端的外壳开发环节应用十分普遍,很多手持检测设备、便携工业仪器的握持区域外壳,都需要这类贴合人手握持弧度的曲面结构来保证长时间操作的舒适度,同时兼顾外观的流畅性与结构的装配兼容性。在实际的产品开发流程中,这类曲面结构的设计往往先从手绘草图确定基础轮廓与曲面走势开始,需要先明确握持区域的人机工程边界,比如成年人手掌自然握持时的指腹贴合弧度、虎口位置的避让空间、壳体拼接处的分型线位置,这些边界条件会直接决定曲面构建时的控制线走向。从建模逻辑来看,这类双曲面拼接的结构件,需要先在草绘阶段确定主曲面的关键截面线,不同位置的截面曲率要连续过渡,

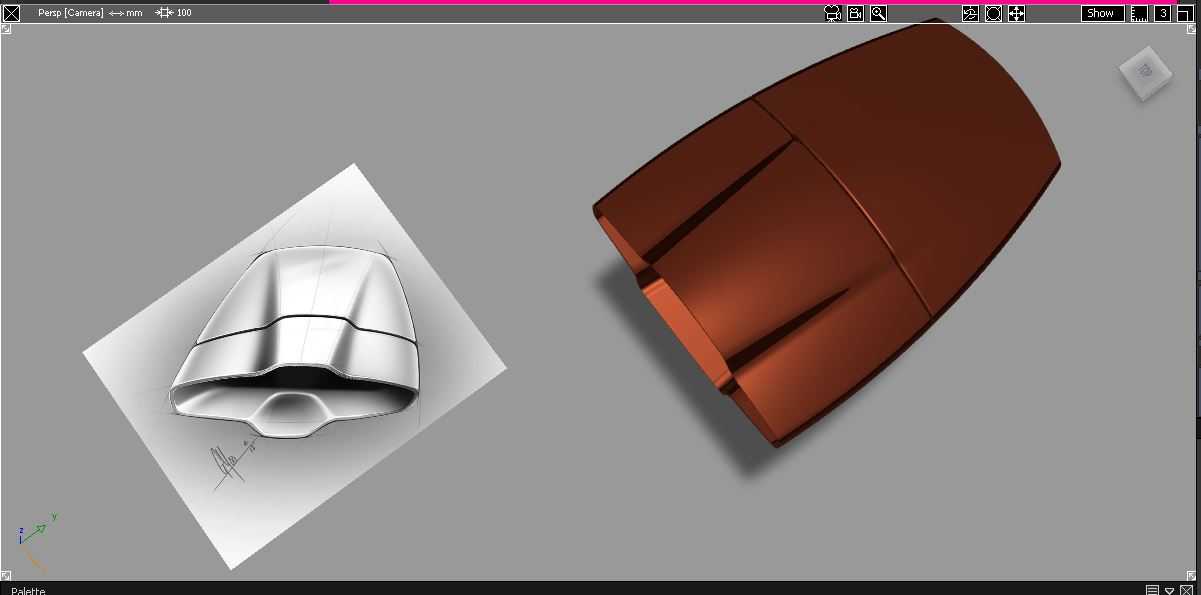

避免出现曲面褶皱或者曲率突变的区域,否则后续做壳体加厚、装配止口设计时会出现壁厚不均、无法抽壳的问题。图中展示的两个不同配色的曲面件,其实是同一基础曲面的不同分件方案,一种是做一体化的整面外壳,另一种是做上下分件的拼接结构,两种方案的安装边界有明显区别:一体化整面结构的安装卡扣需要布置在曲面内侧的隐藏区域,不能破坏外表面的流畅性,安装时需要从设备主体的侧向滑入卡接,对安装导向筋的位置精度要求较高,导向筋的高度一般控制在1.2-1.8mm之间,既要有足够的导向长度,又不能占用过多的内部元器件布置空间;而上下分件的结构需要在分型面位置设计0.3-0.5mm的美工缝,同时布置周向的螺丝柱与卡扣,螺丝柱的位置要避开曲面曲率变化较大的区域,
防止柱子根部出现缩痕影响外观。在曲面构建的过程中,需要反复校验曲面的高斯曲率分布,确保外露面的曲率变化均匀,没有局部的高曲率区域,否则后续做表面喷涂、阳极氧化处理时会出现光影不均匀的问题,影响成品的外观质感。这类曲面结构的壁厚一般根据材质不同做差异化设计,如果采用ABS注塑成型,壁厚控制在1.8-2.5mm之间,相邻区域的壁厚差不能超过30%,防止注塑过程中出现缩水、翘曲变形;如果采用铝合金冲压或者CNC加工,壁厚可以适当减薄到1.2-1.8mm,但需要在曲面内侧布置加强筋来提升整体刚性,加强筋的厚度不能超过主壁厚的0.6倍,避免表面出现缩印。在实际的装配验证环节,这类曲面外壳需要和内部的电路板、电池组件做干涉检查,
尤其是曲面内侧的凸起结构,要和元器件预留至少0.3mm的安全间隙,防止组装时出现压件、元器件损坏的问题。另外,这类曲面的边缘位置需要做R0.5-R1mm的圆角处理,既可以去除加工后的锐边,避免装配时划伤操作人员,也能提升握持时的触感,不会出现硌手的问题。从设计思路上来说,这类从草图推导的曲面结构,不需要追求绝对的几何参数对称,而是要优先保证使用时的握持手感与曲面的视觉流畅性,很多时候会根据手板验证的结果微调局部的曲面弧度,比如虎口接触的位置会适当增加内凹的深度,指腹贴合的区域会调整曲率让接触面更贴合指腹的自然弧度,这些细节调整都需要在曲面建模阶段保留足够的参数化调整空间,方便后续根据手板反馈快速修改,不需要重新构建整个曲面。在生产环节,这类曲面结构如果采用注塑工艺,模具的分型面要顺着曲面的自然走势布置,避免在外观面出现明显的分型线痕迹,进胶点一般选择在结构的内侧或者边缘的隐藏位置,防止进胶点痕迹影响外观质量。如果是做小批量的手板验证,采用CNC加工时需要注意曲面的走刀路径规划,减少接刀痕迹,后续通过抛光处理保证表面的光洁度达到外观件的要求。
