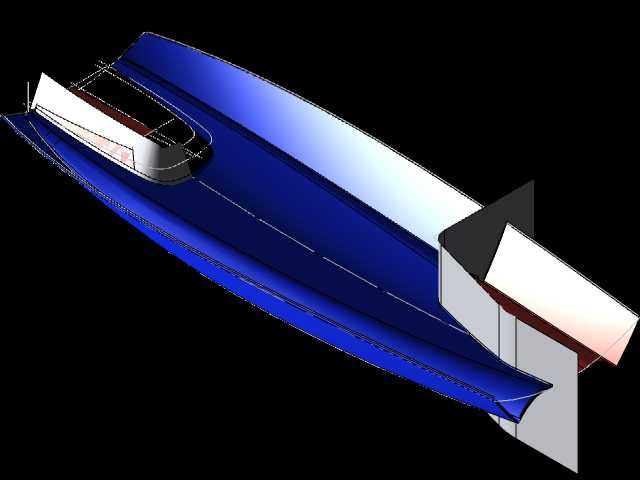

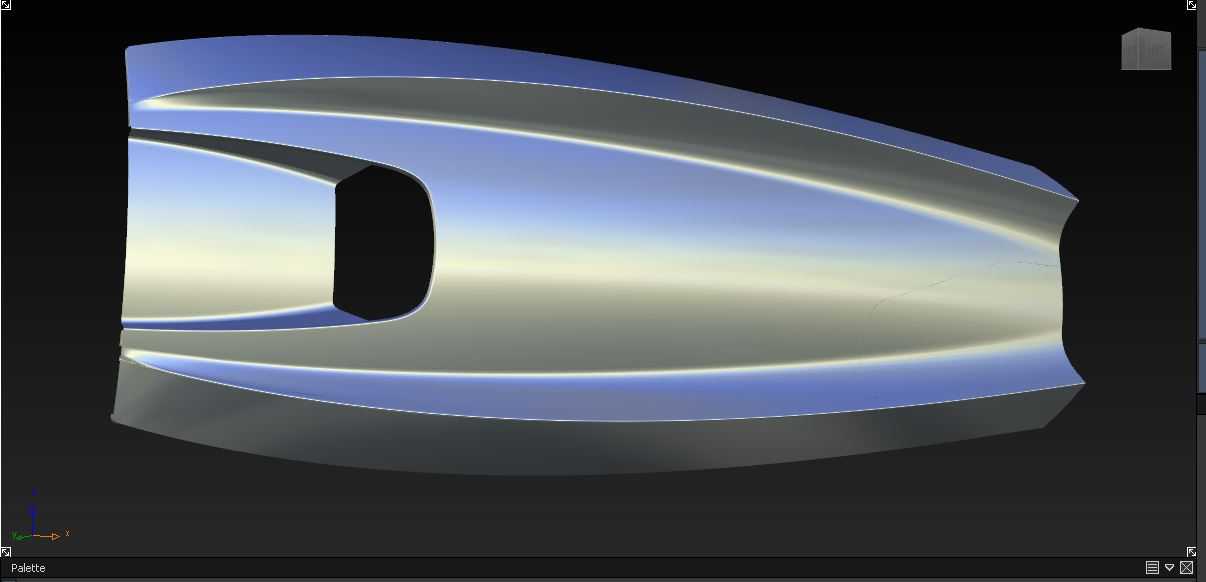

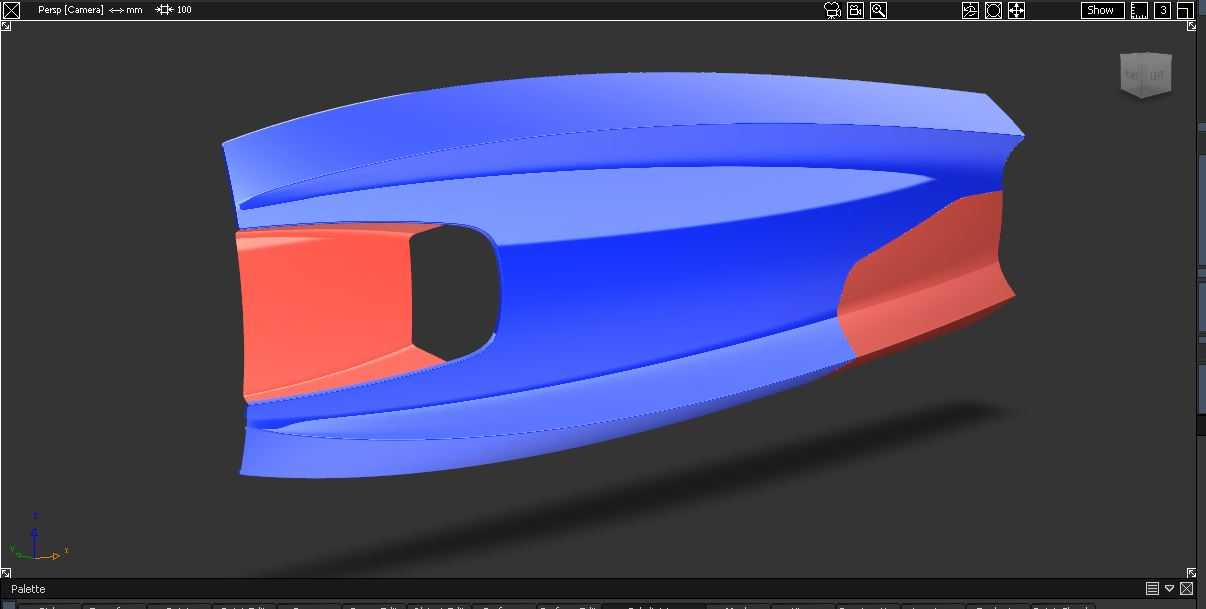

Alias曲面造型练习异形曲面结构件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:427074
  • Alias曲面造型练习异形曲面结构件
  • Alias曲面造型练习异形曲面结构件
  • Alias曲面造型练习异形曲面结构件

  这类异形曲面结构件的建模练习,核心是对接工业产品外观与结构衔接的实际需求,在交通工具外覆盖件、消费电子外壳、高端装备流线型护罩的设计环节中,草图到曲面的转化能力直接决定后续结构落地的可行性。很多刚接触曲面建模的工程师容易陷入只追求视觉顺滑的误区,忽略曲面和内部安装结构的边界匹配,实际项目里这类曲面件不是孤立的外观件,背面需要预留安装卡扣、定位柱、加强筋的贴合基面,曲面的曲率变化还要兼顾后续模具开模的拔模角度,不能出现倒扣区域导致脱模困难。

  做这类草图到曲面的建模练习时,首先要梳理草图轮廓的约束逻辑,不是照着参考图描线就可以,每一段轮廓线的曲率梳要保持连续,相邻轮廓线的端点要做到G1以上连续,不然生成的曲面会出现明显的棱线或者褶皱,后续即使做曲面倒角也会出现破面。实际建模过程中,要先搭建主曲面的大面,用四边面构面的逻辑保证曲面的UV方向均匀,避免出现曲面局部拉伸过度导致的曲率突变,大面调整到位后再去处理局部的凹陷、切边区域,不能一开始就纠结局部细节,不然整体曲面的走势会偏离设计预期。

  从安装边界的角度考虑,这类曲面结构件的边缘需要做均匀的翻边处理,翻边的宽度通常根据安装点位的间距调整,一般控制在8-15mm区间,翻边的曲面要和主曲面保持G0连续即可,不需要过高的连续等级,毕竟翻边是和内部支架贴合的装配面,过高的连续要求反而会增加建模和加工的难度。曲面的壁厚要保持均匀,常规的塑料类覆盖件壁厚控制在2-2.5mm,金属冲压类的覆盖件壁厚根据材质不同在0.8-1.5mm区间,壁厚不均会导致注塑件出现缩痕、冲压件出现回弹变形的问题。

  在实际的工业应用场景里,这类曲面构建逻辑最常用在汽车的外饰覆盖件设计中,比如车门的装饰条、翼子板的装饰护板、中控台的曲面饰板,都需要从二维草图的造型方案开始,逐步构建出符合装配要求的三维曲面,曲面的光顺度直接影响产品的外观质感,同时曲面的分模线位置要隐藏在产品的视觉盲区,避免影响外观完整性。另外在高端医疗设备的外壳设计、智能家居的外观件设计中,这类草图转曲面的建模方法也被广泛应用,需要兼顾外观的流线型设计和内部元器件的安装空间,曲面构建时要提前预留好内部元器件的避让空间,不能出现曲面和内部结构干涉的问题。

  建模过程中还要考虑曲面的可加工性,对于需要五轴加工的曲面区域,要控制曲面的曲率半径大于加工刀具的半径,避免出现刀具无法加工到的死角,如果是采用热成型工艺的曲面件,还要考虑材料成型时的拉伸率,曲面的拉伸变形量不能超过材料的延伸率上限,不然成型过程中会出现材料开裂的问题。很多新手做练习时容易忽略这些工程约束,建出来的曲面视觉效果很好,但完全无法落地生产,这也是这类练习需要重点强化的部分,不是单纯做视觉效果,而是要对接实际生产的全流程要求。

  从结构强度的角度看,这类大面曲面结构不能做成纯平板曲面,要在曲面的背面根据受力方向布置合理的加强筋,加强筋的走向要顺着曲面的曲率方向,不能和曲面的走势垂直,不然会在外观面形成明显的缩痕,加强筋的厚度要小于主壁厚的0.6倍,避免外观面出现质量缺陷。安装点位的布置要均匀,两个安装点之间的间距控制在100-150mm区间,间距过大容易导致曲面安装后出现变形翘曲,间距过小则会增加装配的工作量和零件成本。

  做这类草图到曲面的建模训练,本质是建立从二维设计意图到三维可落地结构的转化思维,不是单纯的软件操作练习,每一步的曲面构建都要考虑后续的装配、加工、材料、工艺等全链路的工程要求,这样建出来的模型才具备实际工程价值,而不是只能用于渲染展示的空壳曲面。在实际项目推进中,曲面构建完成后还要做曲面的偏差分析,检查曲面和原始草图轮廓的偏差值,保证造型符合最初的设计方案,同时做曲面的曲率分析,检查是否存在曲率突变的区域,提前调整优化,避免后续模具加工阶段出现问题,增加改模成本。
