Alias曲面造型练习异形曲面结构件

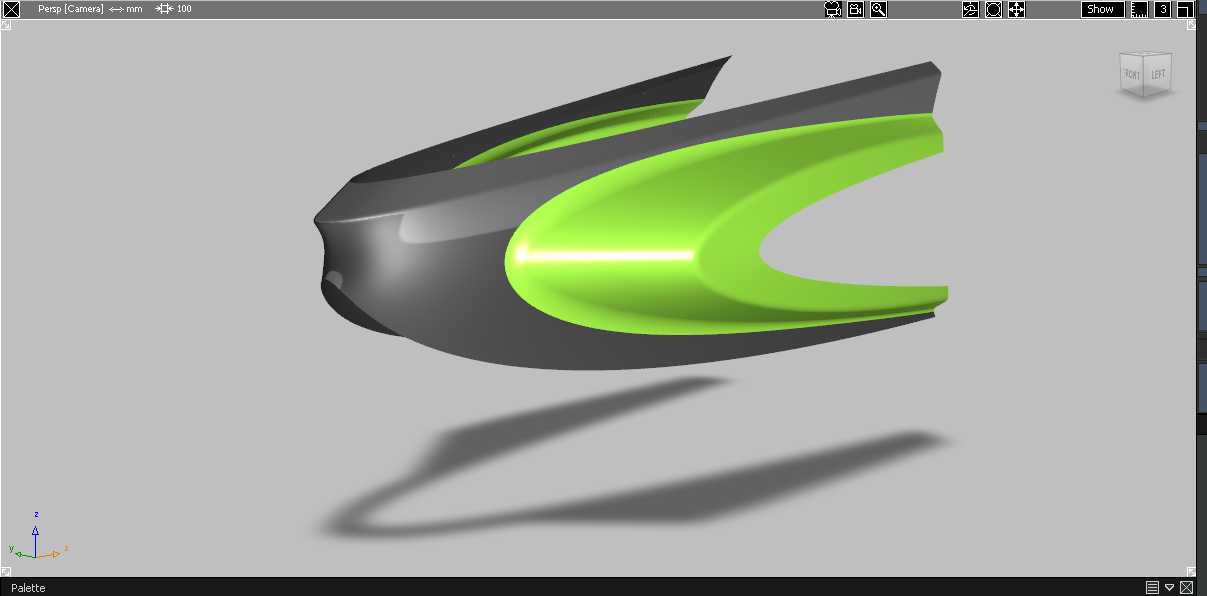

　　本次呈现的异形曲面结构件，属于工业外观曲面造型的典型练习载体，核心围绕Alias软件从草图到曲面的正向建模逻辑展开，还原了消费类产品外观覆盖件从二维轮廓到三维顺滑曲面的完整构建过程。这类曲面结构常见于手持消费电子外壳、小型交通工具外观覆盖件、智能穿戴设备壳体等对曲面顺滑度、光影连续性要求较高的产品领域，在实际生产中这类曲面件多采用注塑、吸塑或者碳纤维铺层工艺成型，对曲面的G2甚至G3连续性有明确要求，避免成型后表面出现光影褶皱、棱线不顺的外观缺陷。从结构设计思路来看，该构件采用双材质分区的造型逻辑，主体深灰色区域为结构支撑基底，亮绿色区域为外观装饰或者功能握持区，曲面整体采用大曲率流线型过渡，没有尖锐棱角，

　　既符合人体工学的握持贴合需求，也能在实际使用中降低应力集中风险，避免磕碰过程中出现应力开裂。在建模逻辑上，这类从草图到曲面的构建过程，首先需要在二维视图中绘制精准的轮廓控制线，确定产品的整体长宽高边界，再通过搭建主控制线框，区分不同曲面的分块边界，避免单张曲面曲率变化过大导致的曲面畸变。从实际安装边界来看，该类外观件的安装定位点通常隐藏在曲面内侧的止口结构上，外表面完全不暴露安装结构，因此在曲面构建阶段就需要提前预留内侧安装筋位、卡扣位的空间，避免曲面厚度不均导致的注塑缩痕，同时要保证曲面分模线处于外观不可见的区域，或者让分模线与曲面棱线完全重合，减少后续模具加工的抛光难度。在曲面质量校验环节，这类造型需要通过斑马线、

　　曲率梳分析反复调整控制点权重，保证相邻曲面之间的曲率连续，尤其是双色区域的衔接边界，要做到零阶差，避免后续双色注塑或者表面包覆过程中出现溢料、贴合不牢的问题。从实际应用场景出发，这类曲面造型能力是工业设计师、结构工程师必备的核心技能，小到电动牙刷手柄、无线耳机充电盒，大到摩托车外观覆盖件、汽车内饰件，都需要这类从草图正向构建顺滑曲面的能力，不同于逆向扫描的点云拟合，正向草图到曲面的建模过程可以更灵活地调整造型比例，在设计阶段就同步考虑成型工艺的限制，比如曲面的拔模角度、壁厚均匀性、加强筋的布局，都可以在曲面搭建阶段同步规划，减少后续结构设计阶段的反复修改。在实际生产对接中，这类曲面模型导出通用格式后，需要先进行曲面缝合、破面修补，

　　再进行实体化加厚，加厚过程中要注意曲率过大区域的厚度偏移是否会出现曲面自交，通常这类外观件的壁厚控制在1.2mm到2.5mm之间，根据材质不同做对应调整，比如ABS材质的外观件壁厚通常取1.8mm左右，软胶包覆区域的壁厚可以适当降低到1.2mm，保证软胶的触感弹性。另外该构件的曲面光影走向完全贴合产品的视觉重心，亮绿色区域的曲面高光呈现连续的C型走向，能够在视觉上拉长产品的流线感，这类光影设计也是外观曲面建模中需要重点关注的部分，不是单纯把曲面做顺滑就满足要求，还要通过调整控制点的分布，控制高光的流动方向，匹配产品的设计语言。在安装配合层面，这类外观件与内部结构件的配合间隙通常控制在0.1mm到0.2mm之间，曲面边缘的止口深度根据产品大小取0.8mm到1.5mm，保证装配后没有错位、缝隙不均的问题，同时在曲面的转角位置要做足够的圆角过渡，避免应力集中导致的装配开裂。对于建模从业者来说，这类从草图到曲面的练习，核心是掌握曲面分块的逻辑，不要试图用一张大面覆盖所有造型区域，而是根据造型的光影变化、功能分区把曲面拆分成多个四边面，再通过匹配、衔接工具保证曲面之间的连续性，这样构建出来的曲面不仅质量更高，后续修改调整的效率也会大幅提升，不会因为调整一个控制点就导致整张曲面出现不可控的畸变。
