汽车侧围内板白车身冲压结构件

　　该构件属于白车身侧围区域的内板承载钣金件，主要应用于乘用车车身焊接总成工序，是侧围总成与车门、顶棚、后围板连接的核心承载基体，在整车白车身焊装线上，需要和侧围外板、B柱加强板、门槛梁内板、后风窗下横梁等多个构件通过点焊、CO2保护焊完成拼接，最终构成乘员舱侧面的完整受力框架。从实际装车场景来看，该零件位于车身侧围的内层，不直接暴露于车身外表面，主要承担侧面碰撞力传导、车门安装基准定位、侧窗玻璃安装边界支撑、内饰件安装点位承载的作用，在整车侧面柱碰、侧面移动壁障碰撞测试中，该构件的结构刚度直接决定碰撞能量的传导路径，能够将集中冲击力分散到门槛梁、顶棚横梁、B柱、C柱等周边承载结构上，避免乘员舱发生过度侵入。从结构设计思路来看，

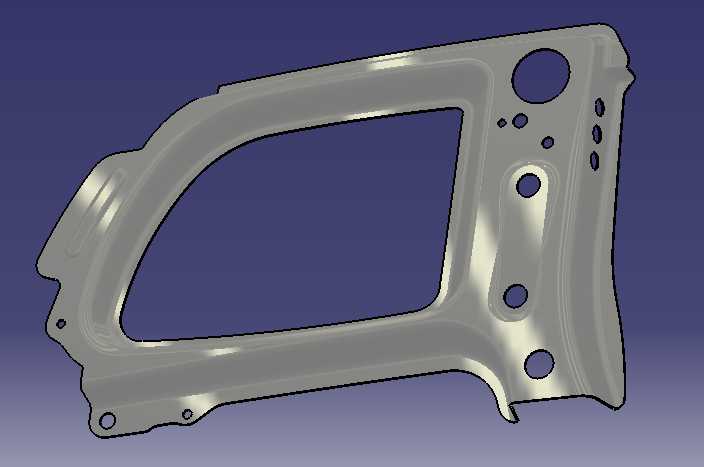

　　该零件采用不等厚冲压钣金成型，整体轮廓完全匹配侧围外板的内表面曲率，在对应侧窗的位置预留了大尺寸的窗口避让区域，窗口边缘设计有翻边结构，一方面用于提升钣金整体的抗扭刚度，另一方面为侧窗玻璃密封条、内饰护板的安装提供压合基准。零件表面分布的多组不同直径的圆孔，分别承担不同的功能：大直径圆孔主要是线束过孔、减重孔以及焊接工艺定位孔，中等直径的圆孔为车门铰链、门锁机构、内饰卡扣、安全带卷收器的安装固定孔，小直径的圆孔则是焊装过程中的工艺定位孔、漏液孔以及电泳排气孔，所有孔位的位置度公差均控制在±0.2mm以内，满足整车焊装夹具的定位精度要求。零件的边缘设计有多层阶梯翻边结构，不同高度的翻边分别对应和相邻钣金件的搭接焊、

　　点焊以及结构胶涂覆的边界，翻边的圆角半径根据板材厚度设置为1.5-3mm，避免冲压过程中出现开裂、起皱的缺陷，同时在应力集中的拐角位置设计有加强筋结构，通过局部的形状突变提升零件的局部刚度，避免车辆行驶过程中出现钣金共振异响。从安装边界来看，该零件的下边缘和门槛梁内板的搭接面宽度控制在12-15mm，满足三层板点焊的工艺要求，上边缘和顶棚侧横梁的搭接面设置有2mm的结构胶涂覆槽，能够在焊装过程中填充结构胶提升连接刚度同时实现密封，前边缘和A柱内板的连接位置设计有定位凸台，能够在焊装夹具上实现快速定位，减少拼合误差，后边缘和C柱内板、后围侧板的搭接位置预留有焊接避让缺口，避免焊钳操作时和零件发生干涉。零件整体的型面采用连续变曲率设计，

　　所有型面的拔模角度均大于7度，满足冲压模具的成型和脱模要求，在对应车门安装的位置，局部设计有双层板焊接的凸台结构，将车门安装点的局部刚度提升至12000N/mm以上，避免车门开关过程中出现安装点变形、车门下沉的问题。在零件的下部靠近轮拱的位置，设计有弧形的避让缺口，匹配后轮罩内板的安装轮廓，缺口边缘设置有翻边用于和轮罩内板进行点焊连接，同时在该区域设计有局部的凹陷加强结构，提升轮拱区域的抗石击能力，减少行驶过程中路面石子冲击产生的变形和异响。所有安装孔的周边均设计有环形的凸起加强筋，提升孔位周边的局部刚度，避免安装螺栓紧固过程中出现钣金塌陷，同时在电泳工序中，这些环形加强筋能够引导电泳液流动，保证零件内腔的电泳膜厚均匀，提升整车的防腐性能。
