汽车白车身覆盖件曲面结构设计

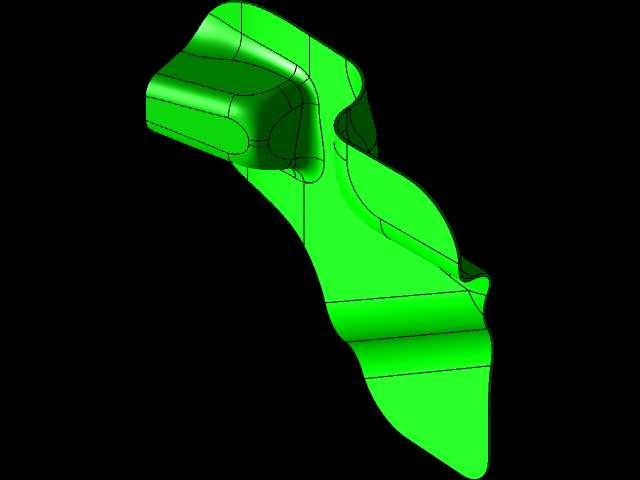

　　在整车开发流程中，白车身作为整车所有结构件的安装基体，承担着承载动力总成、底盘系统、内外饰附件以及被动安全防护的核心作用，本次涉及的白车身局部曲面构件，属于车身侧围与底板衔接区域的覆盖件结构，是白车身焊接总成中兼顾造型流畅度与结构刚度的关键组成部分。从实际应用场景来看，该构件位于车身乘员舱下部的侧方区域，外侧直接决定车身侧面的型面流畅度，需要满足整车空气动力学的曲面连续性要求，内侧则需要为底盘线束、地板隔音层、侧围内饰板提供安装定位的基准面，同时在车辆发生侧面碰撞时，该构件的曲面吸能结构能够配合门槛梁完成碰撞能量的逐级传导，避免乘员舱发生过度侵入。

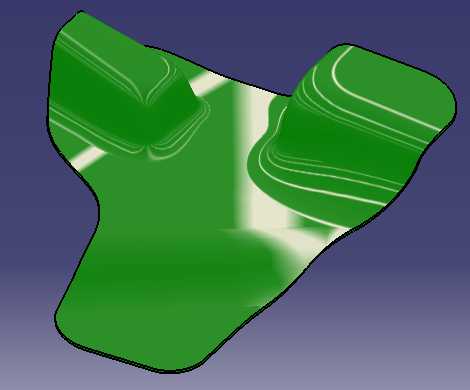

　　从设计思路层面拆解，该构件的型面构建全程遵循车身A级曲面的设计规范，首先基于整车外造型的CAS面完成基础曲面的拆分，将大面按照冲压工艺的成型方向进行分块，避免出现负角导致冲压工序无法脱模；其次针对曲面衔接的位置，做了G2连续的曲率过渡处理，确保冲压成型后表面不会出现光影畸变，满足后续喷涂工序的漆面平整度要求。在结构刚度设计上，构件表面的加强筋走向完全按照碰撞力的传递路径布置，从门槛梁的安装点位置延伸至侧围A柱下接头的位置，形成连续的力传导通道，避免应力集中导致的局部开裂问题。

　　关于安装边界与尺寸匹配，该构件的周圈焊接边预留了12mm的标准点焊搭接量，能够与前后相邻的侧围外板、地板横梁、门槛加强板形成完整的焊接总成，所有安装孔的位置度公差控制在±0.2mm范围内，满足后续总装工序的附件安装精度要求。构件的型面拔模角度统一设置为7度，兼顾冲压成型的材料流动性要求，同时减少后续模具加工的复杂程度，降低冲压生产时的废品率。在曲面的细节处理上，针对构件上的所有圆角过渡，内圆角半径统一按照板材厚度的3倍设置，避免冲压过程中出现材料拉裂的问题，外圆角则根据造型需求做渐变处理，在保证曲面流畅的同时，不会出现棱线过于尖锐导致的涂装流挂问题。

　　从实际生产适配的角度来看，该构件的型面设计充分考虑了冲压工序的排布，整个构件仅需要4道冲压工序即可完成成型，分别为落料、拉延、切边冲孔、整形翻边，无需额外的侧冲工序，能够有效降低模具开发的成本投入。在焊接匹配层面，构件上的所有定位孔都采用了圆孔+长圆孔的组合定位方式，能够在焊接夹具上实现完全定位，避免焊接过程中出现构件偏移，保证白车身总成的尺寸精度。此外，该构件的曲面设计还预留了防腐电泳液的流道缺口，在白车身完成电泳工序时，电泳液能够顺利从构件内腔流出，不会出现积液导致的内腔锈蚀问题，提升整车的防腐耐久性能。

　　在结构性能验证层面，该构件的曲面弧度经过多轮拓扑优化，在保证整体刚度满足NVH性能要求的前提下，尽可能降低板材的使用厚度，实现白车身的轻量化目标，构件的一阶模态频率能够达到38Hz以上，有效避免车辆行驶过程中与路面激励产生共振，提升车内的驾乘静谧性。针对日常使用场景中的抗凹性能，构件的外板型面在100N的集中力作用下，凹陷量不超过0.5mm，能够抵御日常行驶中飞溅的碎石冲击，以及轻微的外力磕碰，减少车身外板的凹陷变形概率。
