卡迪拉克车身侧部安装固定钣金件

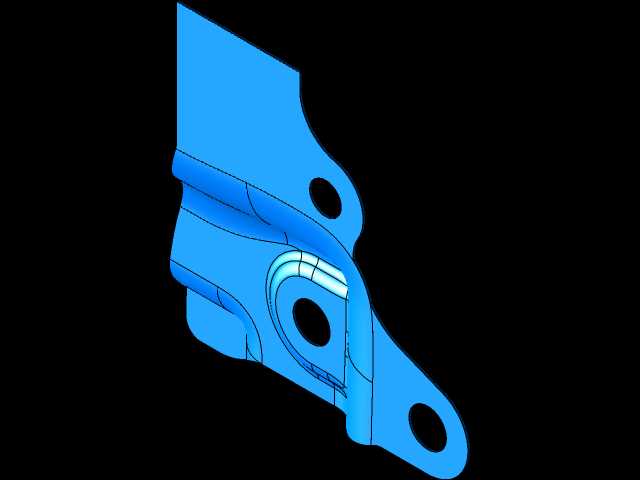

　　该零件属于乘用车白车身焊装总成中的侧围附属安装固定件，主要承担车身上对应外饰件、线束卡扣或者局部加强结构的连接承载作用，在整车焊装工序中会通过点焊工艺与侧围内板主体完成贴合固定，是白车身分拼焊装环节中常见的小尺寸异形冲压钣金零件。从结构形态来看，零件整体采用不等厚的冷轧冲压钢板成型，型面完全跟随侧围内板的贴合曲面做随形设计，不存在独立的平直安装面，所有型面的曲率变化都严格匹配主安装面的弧度，保证焊接时能够完全贴合无间隙，避免焊装后出现应力集中或者贴合虚焊的问题。零件上分布的三个圆形通孔为安装定位孔，其中两个孔位沿零件延伸方向的远端排布，一个孔位靠近零件中部弯折区域，三个孔的位置度公差在设计时控制在±0.2mm范围内，

　　既可以在焊装工序中作为工装定位销的穿入定位基准，也可以为后续总装工序中对应附件的安装提供固定点，孔边缘都做了翻边处理，提升孔位局部的结构强度，避免长期受力后出现孔位变形撕裂的问题。零件的边缘都做了冲压压合的圆角处理，不存在锐边毛刺，一方面避免焊装工序中划伤操作工人，另一方面也防止应力集中导致的零件边缘开裂，在零件弯折的加强区域，通过冲压成型的局部凸筋结构提升整体刚度，不需要额外增加加强板就可以满足承载要求，兼顾了轻量化和结构强度的平衡。在实际装车场景中，这类小支架往往容易被忽略，但它的型面精度直接影响后续附件的安装匹配度，如果型面与主贴合面存在偏差，会导致后续安装的外饰件出现装配缝隙不均、卡扣安装不到位产生异响的问题，

　　因此在建模过程中需要严格遵循主断面的设计要求，所有型面的偏移量都要和料厚保持一致，安装孔的同轴度、孔边距都要满足冲压工艺的成型要求，避免出现冲压负角或者成型后回弹超差的问题。从安装边界来看，零件的整体轮廓完全处于侧围内板的焊接区域内，不会和周边的车门密封条安装面、线束走向通道产生干涉，零件的弯折高度控制在15mm以内，不会占用车内的乘员舱空间，也不会和侧围内部的隔音棉安装位产生冲突。在冲压工艺可行性方面，该零件的成型工序包含落料、冲孔、成型、整形四个主要工序，型面的拔模角度都满足大于7度的冲压要求，不存在倒扣结构，不需要采用复杂的斜楔机构就可以完成成型，量产时的工艺成本较低，成型后的零件回弹量可以通过整形工序进行补偿，

　　能够满足批量生产的精度要求。在整车耐久性能验证中，这类零件需要通过整车振动耐久、高低温循环的测试，保证在车辆全生命周期内不会出现开裂、固定点松动的问题，因此在结构设计时，在弯折应力集中的区域通过圆滑过渡的曲面替代直角弯折，降低应力集中系数，同时三个安装点的排布形成稳定的三角形支撑结构，承受各个方向的载荷时都能保持稳定的固定效果，不会出现单孔受力过大的情况。
