汽车白车身冲压支撑结构件

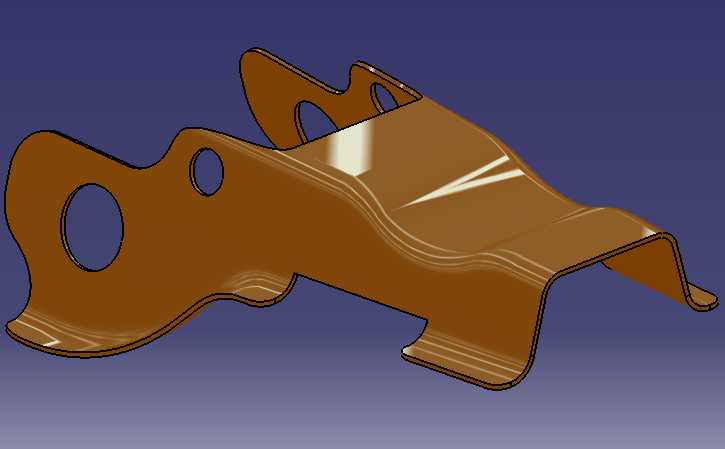

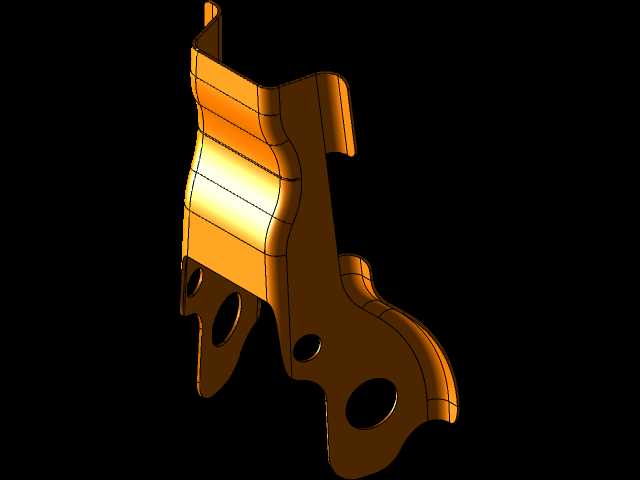

　　该结构件属于白车身焊装总成内的定位支撑类钣金件，日常装车场景中主要承担车身侧围与地板横梁衔接处的载荷分散作用，在整车白车身焊装线上，这类零件需要先经过冲压落料、成型、切边、冲孔多道工序完成单件加工，再通过点焊工位与相邻的车身加强板、纵梁延伸段完成固定，最终成为承载式车身框架的一部分。从实际装车工况来看，该零件需要应对车辆行驶过程中来自路面的颠簸振动、转向时的侧向载荷传递，以及碰撞工况下的力流导向作用，因此在型面设计上采用了连续变曲率的弧形过渡结构，避免直角折弯带来的应力集中问题，零件边缘全部设计了翻边结构，既可以提升单件自身的结构刚度，减少冲压成型后的回弹变形量，也能为焊装工位的夹具定位提供稳定的夹持基准。

　　零件上开设的多个圆孔并非单一功能，其中直径较大的主孔是焊装工位的定位销孔，用于保证零件在夹具上的位置精度，控制与相邻零件的匹配间隙，其余小孔则是工艺过孔与线束固定孔，既可以减少零件自身重量，也能为车身线束的固定提供安装点位，避免线束在车身内部晃动产生异响。在设计思路上，这类零件的型面完全贴合相邻车身覆盖件的内表面曲率，保证装配后两者之间的贴合间隙控制在0.5mm以内，满足点焊工艺的作业要求，零件的折弯半径全部按照钣金冲压的工艺要求设定，避免过小折弯半径导致的冲压开裂问题，同时翻边高度统一控制在合理范围内，兼顾刚度提升与材料利用率的平衡。从安装边界来看，该零件的三个延伸支脚分别对应三个不同方向的安装面，每个支脚的端面都设计为平面结构，

　　用于与相邻的车身构件形成面接触，提升连接稳定性，支脚边缘的缺口结构是为了避让焊装钳的作业空间，避免焊钳在点焊作业时与零件发生干涉，保证每个焊点都能达到工艺要求的焊接强度。在实际建模过程中，这类零件需要先提取相邻车身构件的匹配型面作为设计基准，再根据载荷传递路径规划零件的整体轮廓，通过有限元分析反复调整型面的曲率与料厚分布，在满足刚度强度要求的前提下尽可能减少材料消耗，同时还要同步校核冲压成型的可行性，避免出现负角、起皱、开裂等冲压缺陷，保证零件能够通过常规冲压工序批量生产。零件表面的曲面过渡全部采用G2连续设计，既可以降低冲压过程中材料流动的阻力，也能减少应力集中点，提升零件的疲劳寿命，应对车辆全生命周期内的反复载荷作用。
