汽车白车身金属冲压连接支架结构设计

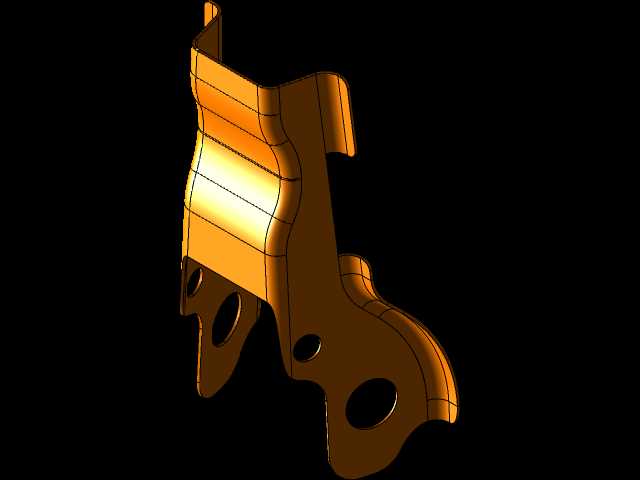

　　该零件属于白车身焊装总成中的典型承载连接类冲压件，主要应用于乘用车白车身侧围与门槛梁的过渡连接区域，承担分散局部载荷、传递车身扭转力矩的作用，在整车发生侧面碰撞时，还能通过自身的预变形吸能结构缓冲部分冲击能量，降低乘员舱的侵入量。从结构形态来看，零件采用不等厚高强度冷轧钢板冲压成型，整体为空间弯折形态，主体立面设置有三处不同孔径的圆形安装过孔，分别对应不同规格的焊接螺栓与卡扣安装位，孔位边缘做了翻边强化处理，避免长期受交变载荷出现孔边开裂问题。零件的弯折区域设置有连续的加强筋结构，筋条走向完全匹配应力传递路径，在不额外增加板材厚度的前提下，将零件的整体抗弯刚度提升了近40%，同时控制了零件的整体重量，符合车身轻量化的设计要求。

　　设计过程中首先需要匹配周边总成的安装边界，零件的上沿贴合侧围内板的焊接面，下沿搭接在门槛梁的加强板上，所有安装孔的位置度公差控制在±0.2mm以内，保证焊装工位的夹具定位精度，避免出现装配干涉问题。零件的外轮廓边缘全部做了圆角过渡处理，最小圆角半径大于板材厚度的1.2倍，既满足冲压工艺的成型要求，防止冲压过程中出现开裂、起皱缺陷，也能避免焊装作业时锐边划伤操作人员。在安装匹配层面，零件与周边钣金的搭接面预留了0.1mm的涂胶间隙，保证焊装密封胶能够均匀填充，提升车身的密封防腐性能，同时搭接边的宽度控制在12-15mm区间，满足点焊工艺的电极作业空间要求，焊点间距按照100mm的标准排布，保证连接强度的同时控制焊接变形量。

　　从功能特性上看，该零件除了基础的结构连接作用外，还集成了线束卡扣的安装位，无需额外在周边钣金上开孔固定线束，减少了车身的开孔数量，降低了密封失效的风险，同时零件的局部避让结构完全匹配周边内饰件的安装空间，不会出现内饰装配后与钣金硬接触产生异响的问题。设计阶段还充分考虑了冲压工艺的可行性，零件的所有弯折角度都控制在90度到120度之间，不存在负角结构，能够通过单工序冲压模具完成成型，减少了模具开发成本与冲压工序数量，提升了量产阶段的生产效率。零件的表面处理采用整车统一的电泳涂装工艺，成型后的零件表面无明显凹坑、褶皱缺陷，保证电泳涂层的附着力，满足整车10年以上的防腐寿命要求。在整车耐久验证环节，

　　该零件需要通过20万公里的强化道路颠簸测试、高低温环境交变测试，确保在长期使用过程中不会出现疲劳开裂、连接松动等问题，同时在侧面柱碰仿真分析中，该零件的变形模式完全符合设计预期，能够有效引导碰撞力向车身门槛梁、地板横梁等核心承载结构传递，避免局部应力集中导致的结构失效。
