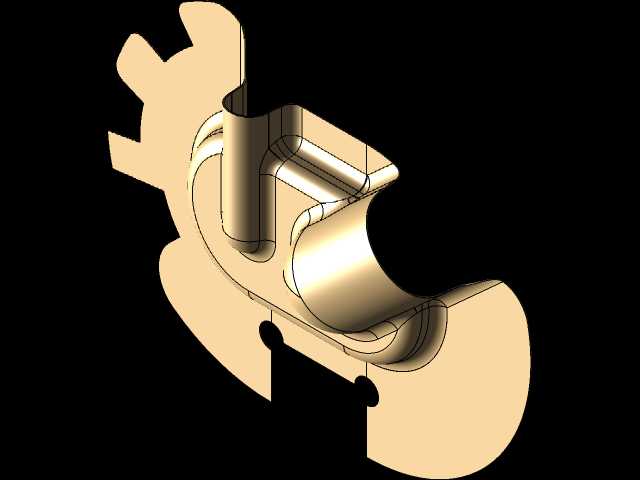

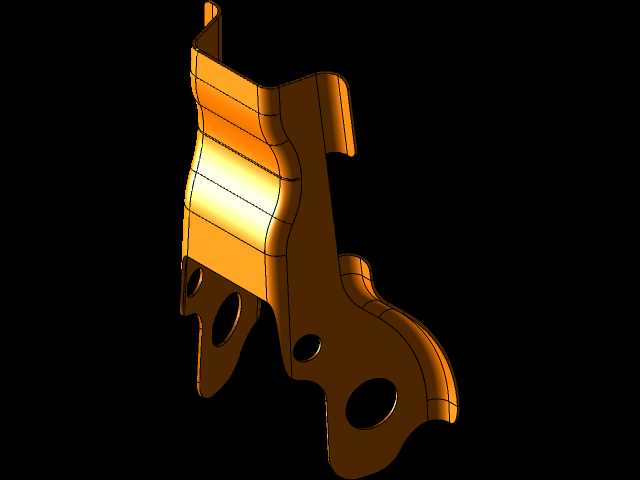

在整车白车身焊装线的工位匹配环节,这类异形钣金支架是承担局部结构连接、附件挂载定位的核心小件,多数布置在侧围内板与加强板的叠合区域,或是轮罩与纵梁的过渡连接位,日常需要兼顾多向受力的传递,同时要为周边线束卡扣、隔音棉固定点预留安装基准,不能出现与周边焊装夹具干涉的情况。从结构形态来看,该零件采用不等厚钣金冲压成型,整体轮廓随白车身曲面做随形弯折,没有规则的几何基准面,三个不同孔径的安装孔分别对应不同规格的凸焊螺栓与自攻螺钉安装位,孔位边缘做了翻边强化处理,避免长期受路面颠簸振动出现孔位开裂、连接松脱的问题。弯折区域的圆角半径严格匹配钣金冲压的最小成型极限,不会因为圆角过小导致冲压过程中出现板料拉裂,
也不会因为圆角过大造成安装面贴合间隙超差,影响后续焊装的尺寸精度。设计过程中首先要锁定的是安装边界约束:支架的三个安装面分别贴合在相邻的三个白车身钣金件上,每个贴合面的平面度公差控制在0.2mm以内,保证焊接时不会出现虚焊、缝隙过大的问题;零件的整体外轮廓要和周边的内饰件安装位预留至少5mm的安全间隙,避免总装环节内饰件装配时出现顶碰、无法卡入到位的情况。受力层面,这类支架需要承受垂直方向的静载荷以及车辆行驶过程中的交变振动载荷,所以在弯折的应力集中区域做了局部的凸起加强筋,筋条的走向和主受力方向保持一致,在不增加板料厚度的前提下提升局部结构刚度,减少行车过程中支架共振产生的异响。实际应用中,
这类支架的安装定位依靠零件上的两个工艺定位孔,焊装夹具的定位销穿过定位孔后将零件压紧在白车身基板上,完成点焊固定后定位销退出,不会在零件上留下额外的工艺痕迹。零件表面没有多余的凸台与冗余结构,所有的轮廓裁切都考虑了冲压排样的材料利用率,相邻零件在板料上排布时的搭边值控制在最小合理范围,降低批量生产的材料成本。不同于标准紧固件,这类随形支架没有通用的互换性,每一款车型的对应位置支架都需要根据周边的结构空间、受力需求单独做结构匹配,建模过程中需要反复核对和周边零件的间隙数据,还要同步验证冲压成型的可行性,避免出现负角无法脱模、成型回弹量过大导致尺寸超差的问题。零件上的安装孔位坐标直接和整车坐标网络绑定,每个孔的中心位置公差控制在±0.
15mm,保证后续挂载的附件安装位置准确,不会出现装配错位。在耐久性能验证环节,这类支架需要通过多轮的振动台架测试,模拟整车全生命周期的振动工况,检查是否出现裂纹、连接松动的问题,同时还要验证经过电泳、喷漆等表面处理工艺后,零件的尺寸变形量在允许范围内,不会影响后续的总装匹配。很多新手工程师在设计这类零件时容易忽略弯折方向的脱模角度,或是把加强筋布置在和其他零件干涉的位置,最终导致模具修改、零件无法装配的问题,实际建模时需要把周边所有相关零件的数模装配到同一坐标下,做全行程的干涉检查,还要同步对接冲压工艺人员确认成型工序的排布,保证设计的结构能够通过常规的冲压工序加工出来,不需要额外增加特殊工序推高制造成本。
