汽车白车身金属冲压支撑连接件结构

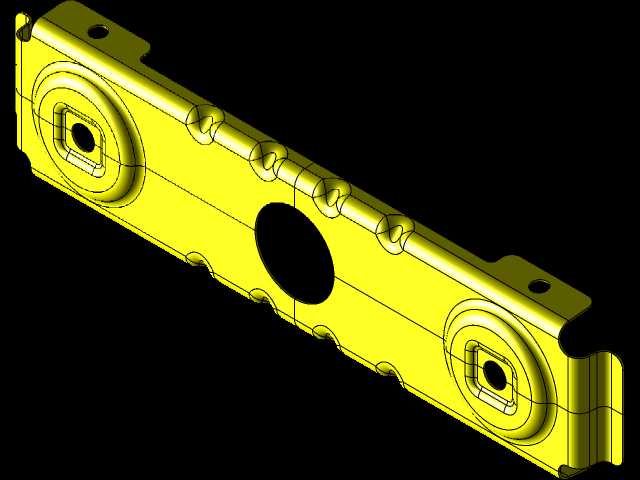

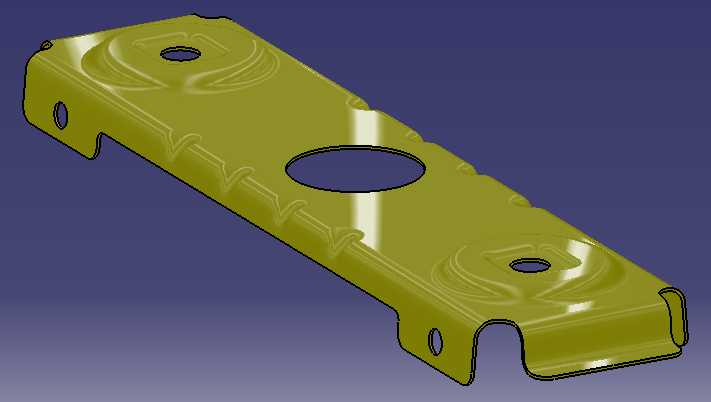

　　该零件为白车身总成中的典型冲压支撑连接件，主要应用于乘用车白车身侧围与底板、门槛梁的衔接区域，承担局部载荷传递、结构刚度补强以及相邻部件安装定位的作用，在车身焊接总成线上属于批量上线的标准冲压类零件，直接影响白车身局部区域的抗扭刚度与装配精度。从结构功能来看，零件主体采用长条形钣金构型，整体沿长度方向做了多段起伏的压筋造型，这些压筋并非装饰性结构，而是在不额外增加板材厚度的前提下，通过冷冲压成型的加强筋结构提升零件整体的抗弯截面模量，抵消车辆行驶过程中来自路面的振动载荷以及车身扭转工况下的局部应力集中，避免薄板件在长期交变载荷下出现开裂、形变问题。零件上开设的三个不同直径的通孔，各自承担不同的功能：

　　中部大直径孔为线束或者管路的穿越避让孔，避免车身装配过程中线束与钣金锐边干涉磨损；两端的小孔为焊接定位孔与装配固定孔，在焊装工位上通过定位销穿过这两个孔实现零件在夹具上的精准定位，保证与相邻钣金件的搭接边间隙控制在0.1mm以内，满足电阻点焊的工艺要求。零件两端的翻边与缺口结构，是匹配相邻车身构件的搭接型面设计的，翻边高度经过严格计算，既保证点焊焊钳有足够的操作空间，又能让搭接面完全贴合，避免焊接后出现虚焊、缝隙过大导致的防腐涂层无法覆盖的问题。从设计思路上，该零件采用等强度设计原则，在应力集中的安装孔周边做了局部的沉台拉伸造型，相当于在孔位周边增加了局部加强结构，分散孔位承受的集中载荷，同时沉台结构也能在装配过程中起到导向作用，

　　提升总装环节的装配效率。零件的板材选用常见的汽车冲压用冷轧低碳钢板，成型性好，焊接性能优异，能够满足车身阴极电泳涂装的工艺要求，成型后零件的平面度控制在0.2mm/m以内，所有锐边都做了倒钝处理，避免后续装配过程中划伤操作人员或者破坏线束护套。在安装边界上，该零件的长度方向安装空间需要匹配相邻门槛梁的内腔宽度，宽度方向不能超出侧围内板的安装面范围，零件的整体冲压成型高度控制在15mm以内，避免与车内地板的隔音垫、内饰板产生安装干涉，所有安装孔的位置度公差控制在±0.15mm，保证与相邻零件的孔位同轴度满足装配要求，不需要现场二次修配即可直接上线装配。在实际整车工况中，该零件除了承担结构连接作用外，还能在车辆发生侧面碰撞时，

　　通过自身的可控形变吸收部分碰撞能量，降低碰撞力向乘员舱的传递效率，提升整车被动安全性能，因此在结构设计时特意在压筋的走向设计上预留了诱导形变的结构，保证碰撞时零件按照预设的方向溃缩，不会出现尖锐的断裂毛刺刺入乘员舱的风险。零件表面没有额外的凸起结构，所有型面都平滑过渡，既降低了冲压成型过程中出现起皱、拉裂的废品率，也能让电泳漆在零件表面形成均匀的涂层，提升零件的抗腐蚀能力，满足整车10年以上的防腐寿命要求。
