带侧开翻盖侧边固定耳钣金箱体结构

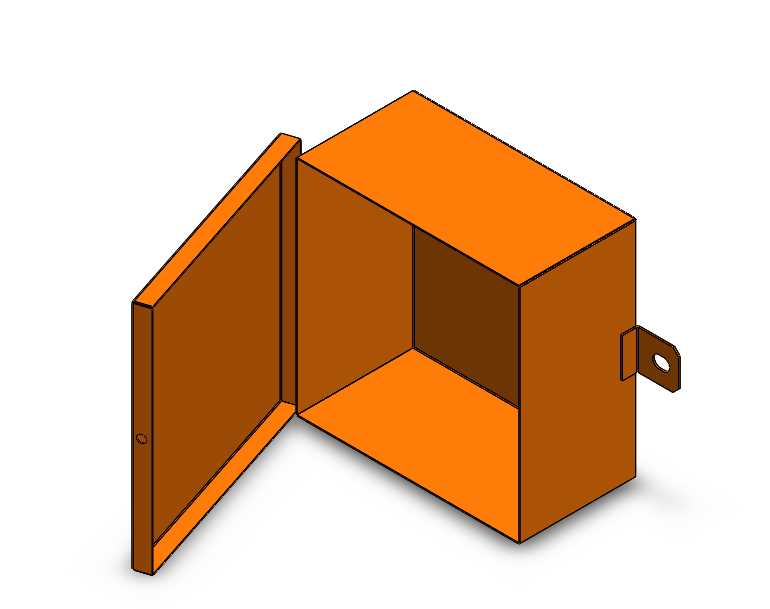

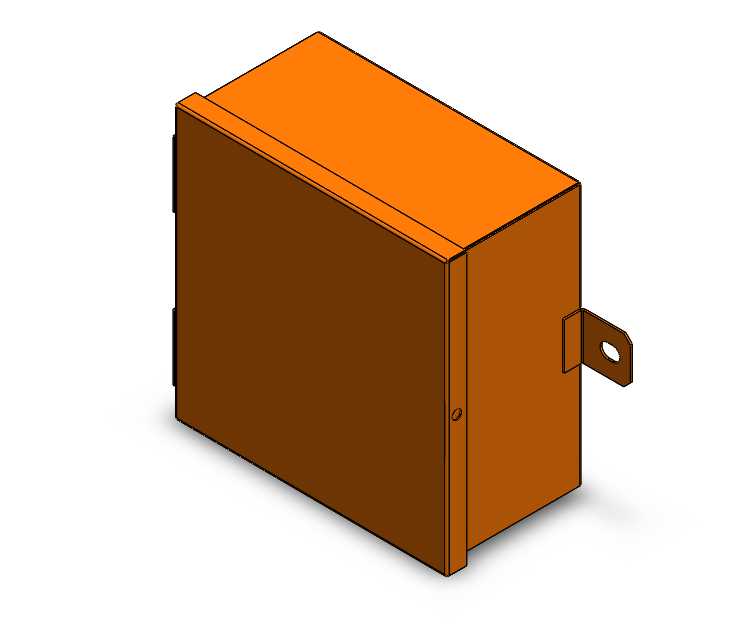

　　这类带侧开翻盖的钣金箱体，在工业现场多用作小型电气元件收纳壳、外置传感模块防护壳、工位小型工装的容纳外罩，也可适配小型气动控制单元的外置安装场景，常见于生产线旁的零散功能模块集成、户外小型检测装置的外层防护，相比一体注塑壳体，钣金材质的抗冲击性更强，能适配车间内多尘、存在轻微磕碰的作业环境。从结构设计来看，翻盖与箱体主体采用侧边铰接的连接形式，开合时绕侧边转轴转动，翻盖闭合后可完全覆盖箱体开口，避免内部安装的元件暴露在外，侧边延伸出的带孔固定耳，是用于现场安装时穿装螺栓，将整个箱体固定在设备机架、墙面或者型材支架上，固定耳的开孔位置做了外翻边处理，避免安装时螺栓刮蹭孔边的钣金毛刺，也能提升安装点位的结构强度，

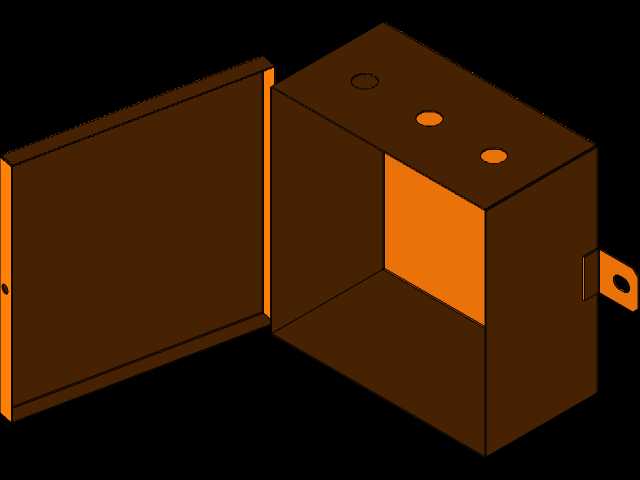

　　防止长期受振动后固定孔开裂。设计这类钣金箱体时，首先要确认内部容纳元件的排布空间，箱体内部的净空尺寸需要预留出元件接线、插拔的操作余量，翻盖与箱体的配合间隙控制在0.3到0.5毫米，既保证开合顺畅，又能避免间隙过大导致粉尘、溅液渗入内部，箱体的折边处都做了压死边处理，既可以提升整个壳体的刚性，减少薄钣金带来的形变问题，也能去除锐边，避免装配或者后期维护时划伤操作人员。翻盖的内侧可以根据需求加装泡棉密封条，适配有防水防尘要求的安装场景，箱体主体的背部也可预留敲落孔，方便现场根据走线方向开孔穿装线缆，不需要额外切割加工。整个壳体采用等厚钣金折弯成型，焊接点位都设置在壳体内部的折角处，外部无明显焊痕，表面做喷塑处理提升耐锈蚀能力，

　　安装时需要注意固定耳的安装面要与固定基准面贴合，避免箱体安装后出现翘曲，导致翻盖闭合不严，翻盖开合的限位可以通过折边的角度控制，最大开合角度控制在120度左右，既方便内部元件的拆装操作，也能避免翻盖开度过大碰撞到周边的其他部件。这类钣金箱体的外形尺寸属于小型壳体范畴，安装时不需要预留太大的操作空间，固定耳的突出长度控制在合理范围，不会过多占用安装点位的周边空间，适配多数紧凑布局的设备加装需求。
