汽车白车身侧围加强冲压结构件设计

　　该构件属于白车身侧围区域的关键承载加强件，主要应用于乘用车车身侧围A柱至B柱下段的连接区域，承担侧面碰撞力传导、车身扭转刚度提升、外覆盖件安装支撑的核心作用。在整车碰撞工况中，该构件需要将侧面撞击的集中载荷通过自身的变截面结构分散传递至门槛梁、中央通道以及顶部横梁，避免乘员舱出现过大的侵入变形，同时在日常行驶过程中抑制侧围区域的钣金共振，提升整车NVH表现。设计阶段首先基于整车侧碰的传力路径规划构件的整体走向，采用连续变曲率的弧形轮廓匹配侧围外板的造型曲面，整体长度覆盖侧围上下安装点的跨距，宽度方向根据不同区域的受力需求设置渐变的截面宽度，在碰撞受力集中的中段区域适当加宽截面，在与周边构件连接的两端区域收窄轮廓以适配安装空间。

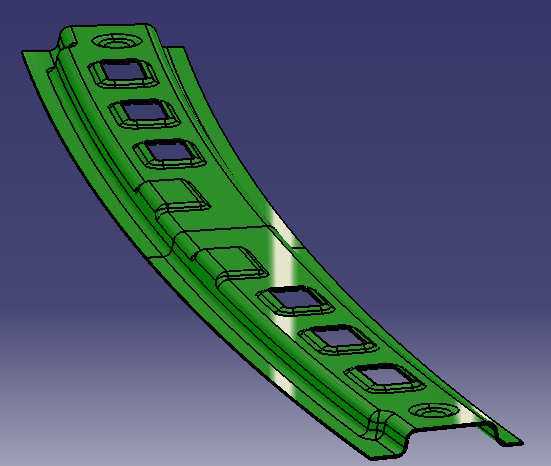

　　构件表面设置的多组方形沉台结构，一方面是通过局部拉延成型提升钣金自身的结构刚度，减少等厚度板材带来的材料冗余，另一方面沉台的平面区域可作为外覆盖件、内饰卡扣的安装基准面，保证安装点的平面度公差控制在合理范围内。两端设置的圆形定位孔用于焊装工位的夹具定位，确保构件在白车身焊装线上的装配精度，孔位的位置度公差需要匹配整车焊装的基准体系，避免累计公差影响后续外板的装配间隙。构件的翻边结构采用等高度设计，翻边角度根据焊接工艺要求设置合理的拔模斜度，既保证与相邻钣金的点焊操作空间，也避免冲压成型过程中出现开裂、起皱等工艺缺陷。在安装边界的处理上，构件与侧围外板、内板的搭接边预留均匀的涂胶空间，配合结构胶提升连接强度与密封性能，所有的棱边都设置了合理的圆角过渡，避免应力集中导致的疲劳开裂，同时也满足冲压成型的工艺要求，减少模具的异常磨损。
