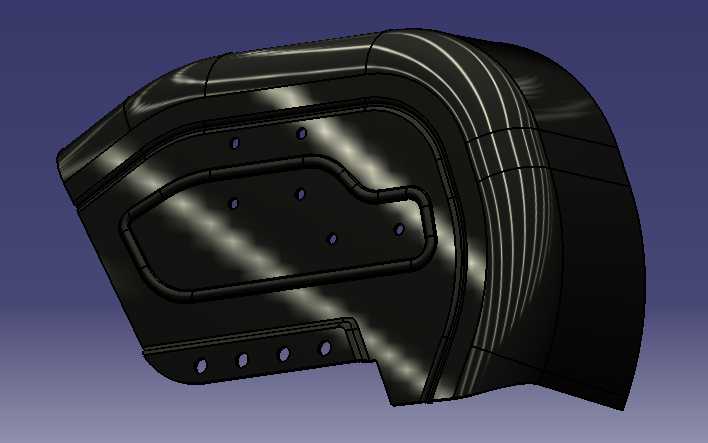

汽车白车身侧围局部结构三维数模

　　该结构属于白车身侧围区域的局部组成部分，在整车装配体系中承担侧部支撑、外覆盖件定位以及相邻部件安装基准的作用，日常量产场景中主要应用于乘用车焊装车间的分拼工序，作为侧围内板与外板拼焊前的单件校验参考，也可用于新车型研发阶段的结构可行性验证环节。从功能特性来看，该结构上预留的多组规则排布圆孔，分别对应焊装定位销孔、线束固定卡扣安装位、内饰板卡扣基座固定点，不同孔径的孔位按照装配层级做了差异化排布，边缘的翻边结构采用等R角过渡设计，既满足冲压工序的成型脱模要求，也能避免焊接装配时出现应力集中导致的部件变形。设计思路上优先考虑了冲压成型的工艺可行性，整体曲面采用G2连续过渡，型面落差控制在常规冲压设备的成型行程范围内，

　　侧壁的拔模角度统一匹配量产冲压模具的开模方向，减少后续模具修改的迭代成本；结构上的加强筋沿着部件受力走向布置，在不增加板材厚度的前提下提升了局部抗扭刚度，匹配整车侧碰时的力传递路径要求，能在碰撞发生时将冲击力沿着预设路径分散到车身整体框架，避免局部应力集中导致的结构侵入量超标。安装边界方面，该结构的周圈连接边预留了均匀的焊点点位，点位间距符合整车焊装的工艺规范，相邻搭接面的贴合公差控制在车身装配要求的范围内，与侧围外板、门槛梁、B柱下段的搭接面做了精准的型面匹配，不需要额外的调整垫片即可满足装配精度要求；整体结构的外形尺寸适配常规A级车的侧围局部区域尺寸，安装孔位的坐标基准与整车坐标系完全对齐，可直接导入整车装配数模做干涉校验，

　　也能作为焊装夹具设计的定位基准参考，帮助夹具工程师快速确定定位销的布置位置与夹紧点的支撑范围。在实际工程应用中，这类局部结构数模还可用于冲压工序的成型模拟分析，提前预判成型过程中可能出现的起皱、开裂风险，对型面的圆角大小、拔模角度做前置优化，减少后期试模阶段的调整工作量，同时也能为后续的尺寸公差标注、检测检具设计提供直接的数模依据，保证量产阶段的部件尺寸一致性满足整车DTS要求。
