汽车白车身连接固定钣金结构件

　　该结构件属于汽车白车身总成中的典型连接固定类钣金零件，主要应用于乘用车车身侧围与底盘附属构件、内饰安装基座的衔接位置，承担载荷传递、部件定位、安装基准多重作用。从实际装车场景来看，这类零件多布置在车身轮拱上方、侧围内板与加强梁的交汇区域，既要承接行驶过程中来自路面的振动载荷，也要为周边线束固定卡扣、内饰安装支架、隔音棉挂载点提供可靠的安装基面，同时在车身发生轻微形变时，通过自身的折弯结构分散应力，避免应力集中导致的焊缝开裂问题。

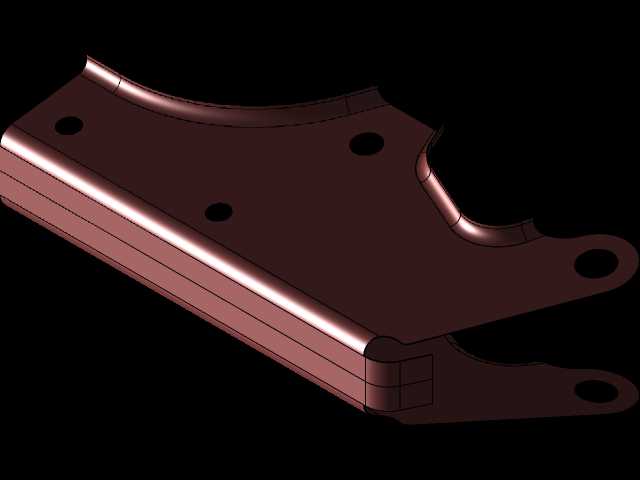

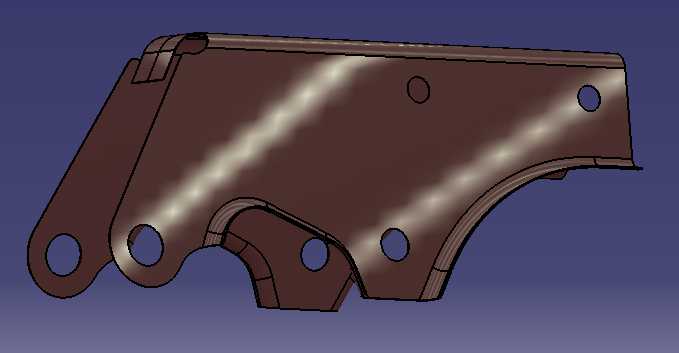

　　设计层面上，该零件采用不等厚冲压钣金成型思路，整体轮廓随车身内板的曲面走势做随形适配，没有冗余的外凸结构，避免与周边的轮拱护板、线束走向、制动管路产生装配干涉。零件上分布的多个圆形安装孔，孔径公差严格控制在IT12级，其中靠近边缘的大孔径孔位为主要承力安装点，采用翻边孔设计提升孔位局部刚度，避免长期受载后孔位变形出现连接松动；中部的小孔为辅助定位孔，在焊装工位上可通过定位销快速实现零件与侧围内板的精准对位，减少焊装夹具的调整工作量，提升流水线装配效率。零件边缘做了均匀的翻边处理，翻边高度控制在8mm，既可以提升零件整体的抗扭刚度，也能消除冲压后的锐边，避免装配过程中划伤操作人员、割破线束护套。

　　从安装边界来看，该零件的三个折弯安装面分别对应三个不同方向的安装基准，与侧围内板贴合的型面匹配精度控制在0.5mm以内，保证焊接后贴合面无明显间隙，减少焊接变形量；零件整体厚度为1.2mm，采用冷轧低碳钢板冲压成型，成型后表面做电泳防锈处理，满足车身10年以上的防腐要求。在结构受力优化上，零件中部的弧形缺口是为了避让轮拱上方的减震器塔顶安装座，缺口边缘做了小圆角过渡，避免应力集中；零件表面的斜向加强筋沿载荷传递方向布置，在不增加板材厚度的前提下，将零件的整体抗弯刚度提升30%以上，有效抑制车辆行驶过程中该部位产生的共振异响。这类零件的建模过程需要严格匹配车身点云数据，所有安装孔位的坐标、型面的曲率都要与周边零件做干涉校验，确保焊装后与周边构件的间隙均匀，为后续总装工序的零部件安装提供可靠基准。
