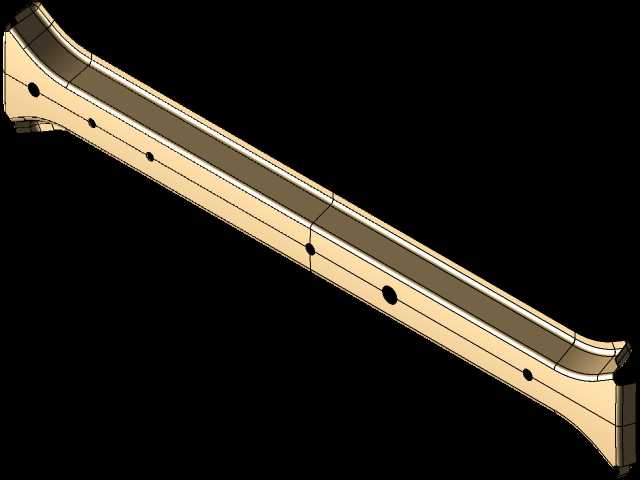

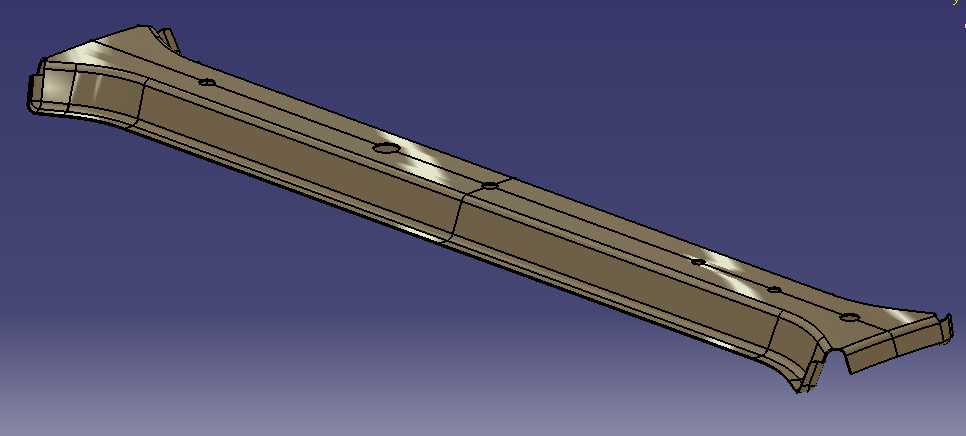

汽车白车身B柱加强结构三维数模

　　该结构件属于白车身侧围承载系统的核心组成部分，在整车结构中承担侧碰力传导、车身刚性维持、上下部结构连接的关键作用，日常装车场景中需要匹配侧围外板、内板、门槛梁、上边梁的搭接边界，是整车被动安全设计中不可缺少的受力构件。从结构设计逻辑来看，该零件采用变截面等强度设计思路，整体沿车身Z向呈长条形延伸，截面轮廓随安装位置的受力需求逐步变化，下部与门槛梁搭接区域做了加宽翻边处理，用于分散侧碰时的集中载荷，避免局部应力过大导致结构失效；中部区域设置多组规则排布的安装定位孔，孔位精度直接影响总装环节与内饰件、安全带安装点的匹配精度，孔周做了局部凸起的加强结构，抵消开孔带来的截面强度损失；上部与上边梁连接区域做了收边过渡，

　　匹配侧围顶部的焊接面公差要求，保证焊装工序的贴合间隙控制在工艺允许范围内。零件整体采用冲压成型的薄壁结构设计，壁厚均匀适配整车轻量化要求，型面的曲率变化充分考虑冲压工序的成型可行性，避免出现过小的圆角导致冲压开裂，同时沿零件长度方向设置的纵向加强筋，在不增加板材厚度的前提下大幅提升构件的抗弯曲、抗扭转性能，满足整车NVH性能对白车身刚性的指标要求。在实际装车应用中，该构件需要与周边多层板件通过点焊连接，搭接边的宽度统一匹配焊装工位的焊枪作业空间，所有翻边角度均预留足够的焊接操作间隙，避免出现焊枪无法到达的作业死角；零件两端的型面与周边构件的贴合面做了公差匹配设计，保证焊接后的总成尺寸偏差符合整车公差分配要求，

　　不会出现后续内饰装配的干涉问题。从安装边界来看，该零件的X向、Y向定位基准均设置在主定位孔所在的平面，与焊装夹具的定位销、支撑面完全匹配，能够保证零件上件时的定位精度，减少装夹调整时间；零件上的所有安装孔位均按照功能区分，主定位孔采用圆孔设计限制两个方向的移动自由度，辅助定位孔采用长圆孔设计吸收零件加工过程中的尺寸公差，避免过定位导致的装夹变形。
