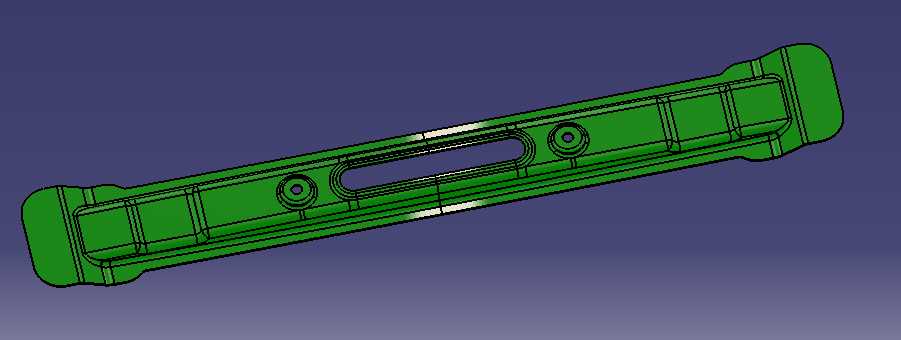

汽车白车身加强支撑构件三维结构

　　该构件属于白车身侧围内部的纵向加强支撑件，主要布置在车身侧围门槛与B柱衔接的空腔区域，是车身侧碰传力路径上的核心承载零件之一。日常行驶过程中，车身承受的路面颠簸交变载荷会通过门槛梁传递至该构件，再分散到B柱、地板横梁等相邻结构，避免局部应力集中导致的钣金开裂问题；发生侧面碰撞时，该构件能通过自身的溃缩变形吸收部分冲击能量，同时维持侧围结构的完整性，减少乘员舱的侵入量，为车内乘员留出足够的生存空间。从结构设计来看，零件整体采用长条形变截面设计，两端根据安装位置的型面做了随形适配，保证与周边钣金件的贴合度，中间区域设置了贯通式减重槽，在不降低整体抗弯刚度的前提下削减了零件自重，符合车身轻量化的设计要求。

　　零件表面分布的两个圆形凸台是焊接定位点，凸台中心预留的通孔用于装配时的定位销穿过，能有效控制焊接过程中的零件偏移，保证装配精度；沿零件长度方向布置的多道纵向加强筋，大幅提升了零件的截面惯性矩，避免长条形零件在冲压成型后出现回弹变形，同时提升了零件的抗扭性能。设计阶段需要重点匹配安装边界，零件两端的安装面分别与门槛内板、B柱下加强板的型面完全贴合，焊接边的宽度控制在12-15mm区间，满足点焊工艺的操作空间要求；零件的整体厚度根据承载需求设定，非溃缩区域的料厚略大于溃缩引导区，保证碰撞时变形按照预设路径发生。建模过程中需要重点关注冲压工艺可行性，所有弯折位置的圆角半径都大于料厚的1.5倍，避免冲压成型时出现开裂问题，

　　减重槽的边缘做了翻边处理，既提升了局部刚度，也能避免零件边缘的锐边划伤装配人员。这类支撑件的性能直接影响白车身的整体扭转刚度和侧碰安全性能，设计时需要反复通过CAE仿真验证不同工况下的应力分布，调整加强筋的位置和截面形状，在重量、刚度、成本三者之间找到最优平衡点，同时还要兼顾电泳液的流通性，零件上预留的工艺孔能保证车身电泳过程中积液顺利排出，避免后期出现空腔锈蚀的问题。
