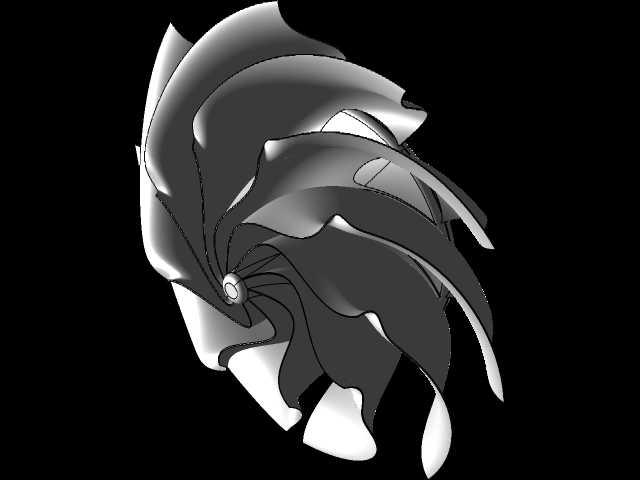

扭曲叶片式流体机械叶轮结构设计

　　该叶轮作为流体输送与能量转换设备的核心旋转做功部件，广泛适配于离心式泵、通风机、透平膨胀机等多类通用流体设备，在市政给排水、工业通风排烟、化工介质输送、余热能量回收等场景中承担核心功能，其做功效率直接决定整套设备的运行能耗与工况稳定性。设计阶段首先结合目标工况的额定流量、扬程参数确定比转速，以此为基础匹配叶片的扭曲规律，沿叶轮径向从轮毂到轮缘位置，叶片的安装角、翼型厚度均做连续渐变调整，避免不同半径处液流或气流流入角与叶片安装角偏差过大产生冲击损失，同时控制叶片表面的压力梯度分布，抑制局部低压区产生，降低设备运行过程中的空化、喘振风险。叶片采用空间扭曲曲面构型，相邻叶片间形成的流道沿介质流动方向做平滑收束或扩散过渡，

　　保证介质在流道内流动时速度变化平缓，减少局部涡流与二次流带来的能量损耗，叶片前缘做圆弧修型处理，降低介质流入时的正面冲击，尾缘做薄化处理，减少介质流出时的尾迹涡流损失。轮毂与叶片的连接位置做大圆角过渡，一方面降低连接处的应力集中系数，满足高速旋转下的结构强度要求，避免长期交变载荷作用下出现疲劳裂纹，另一方面平滑流道入口处的介质流动路径，减少入口段的流动阻力。建模过程中严格控制安装边界尺寸，轮毂中心的轴孔配合公差、键槽位置尺寸均匹配常规通用泵轴、风机轴的安装标准，可直接适配同规格的传动连接结构，叶轮的整体外径、轴向安装宽度符合对应型号设备的腔体安装空间要求，无需额外对设备腔体做改造即可完成装配。

　　完成曲面建模后可直接导入仿真模块做流场分析，验证不同工况下的效率、压力分布参数，也可对接数控加工编程流程，直接生成五轴加工的刀路轨迹，用于金属叶轮的铣削加工或者铸造模具的制作，整体结构兼顾气动/水力性能与结构可靠性，能够满足多数中低压流体输送设备的使用需求。
