流体输送设备用扭曲叶片离心叶轮结构

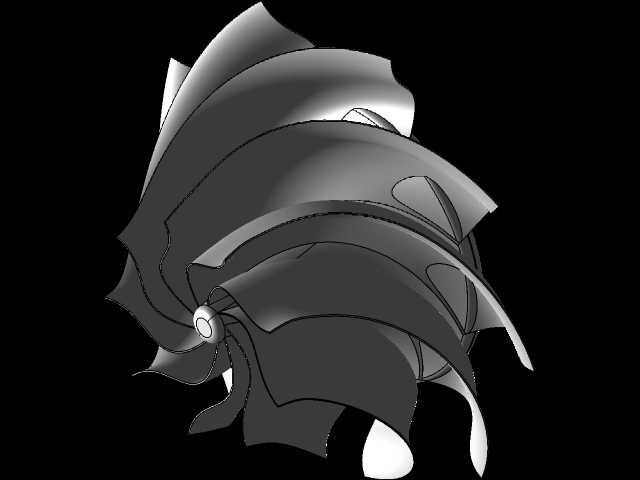

　　该叶轮为离心式流体输送设备的核心过流部件，主要适配中低压工况下的清水、低粘度流体输送场景，常见于给排水系统、暖通循环管路、小型工业流体增压单元中，直接决定配套泵体的运行效率与运行稳定性。从结构设计来看，该叶轮采用后弯式扭曲叶片构型，叶片沿轮毂轴向呈空间扭曲形态，这种设计能够匹配流体从轴向进入叶轮后转向径向流出的流动轨迹，减少流体在叶轮流道内的冲击损失与脱流现象，相比直板叶片结构，在相同转速与外径条件下能获得更平缓的性能曲线，运行工况区间更宽，不容易在小流量区间出现喘振问题。叶轮的轮毂部分采用一体化的凸台定位结构，中心设置与驱动轴配合的安装孔位，孔位边缘预留有键槽加工基准，安装时可通过平键传递扭矩，轮毂端面设计有轴向定位台阶，

　　能够与泵轴的轴肩配合，保证叶轮安装后的轴向跳动量控制在合理范围内，避免运行过程中出现叶轮与泵壳摩擦的问题。叶片与轮毂的连接区域做了圆弧过渡处理，既能够降低该位置的应力集中，提升叶轮高速旋转时的结构强度，也能减少流体在该区域的滞流，避免长期运行后杂质沉积影响叶轮动平衡。从安装边界来看，该叶轮的外径尺寸适配常规单级单吸离心泵的泵腔内部空间，叶片出口边的高度匹配泵体蜗壳的流道入口宽度，安装时需要保证叶轮出口与蜗壳隔舌的间隙在设计范围内，间隙过大会增大流体回流损失，间隙过小则容易在装配偏差或运行振动时出现刮碰。叶片的进口边沿轮毂延伸方向做了圆滑修型，能够优化流体进入叶轮流道的入流条件，降低进口位置的液流冲击，减少泵组运行时的气蚀风险，

　　提升叶轮的使用寿命。在实际选型匹配时，该叶轮的构型适配转速区间覆盖常用的两极、四极电机驱动转速，可根据具体的扬程流量需求调整叶片的出口安装角与流道宽度，当前结构的流道截面沿流动方向呈逐渐扩大的形态，能够在流体获得能量的过程中实现部分动能向压力能的转换，降低后续蜗壳部分的转换损失。叶轮的前后盖板（若为闭式结构）与叶片的贴合精度直接影响流道的过流效率，建模过程中已经对叶片型线做了连续性校验，保证型面无突变、无折角，能够满足后续数控加工或模具成型的工艺要求，不需要额外做大量的型面修正工作。
