自行车悬架减震器结构三维设计

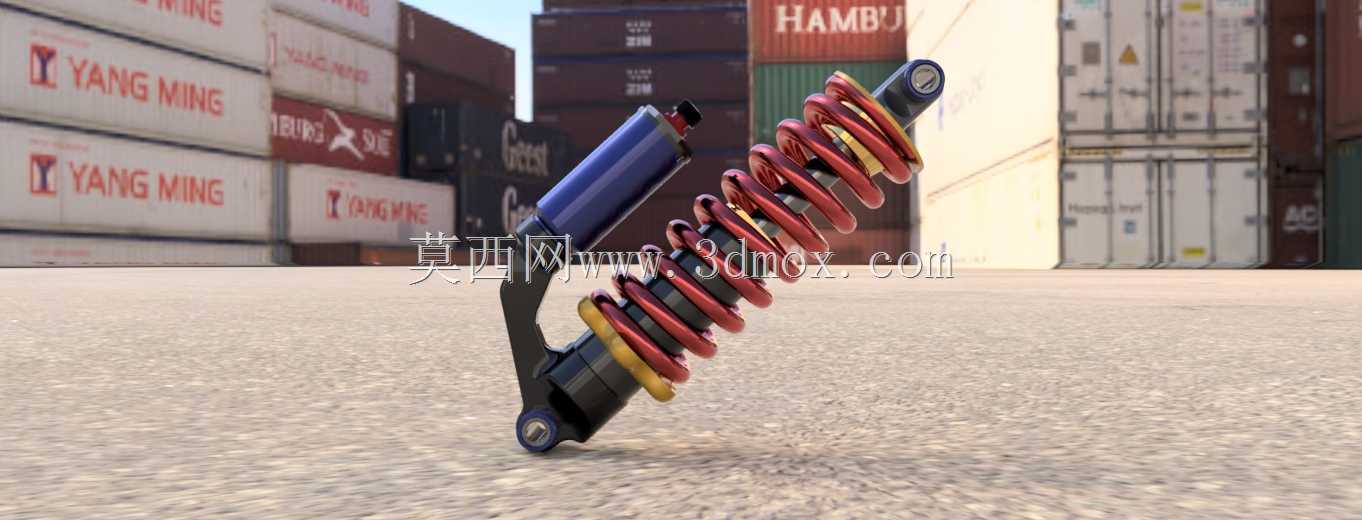

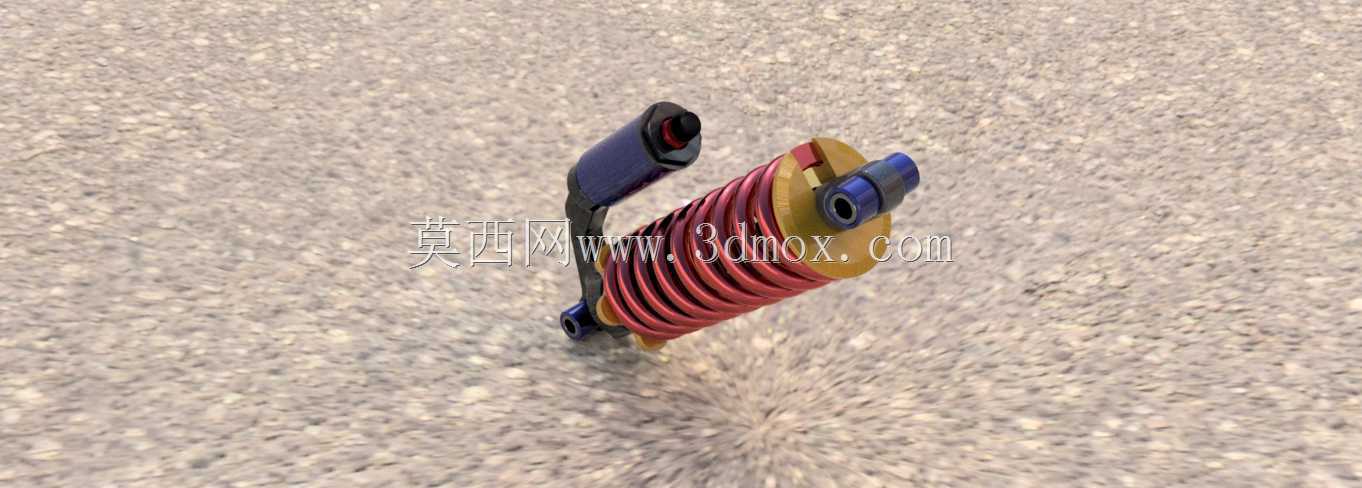

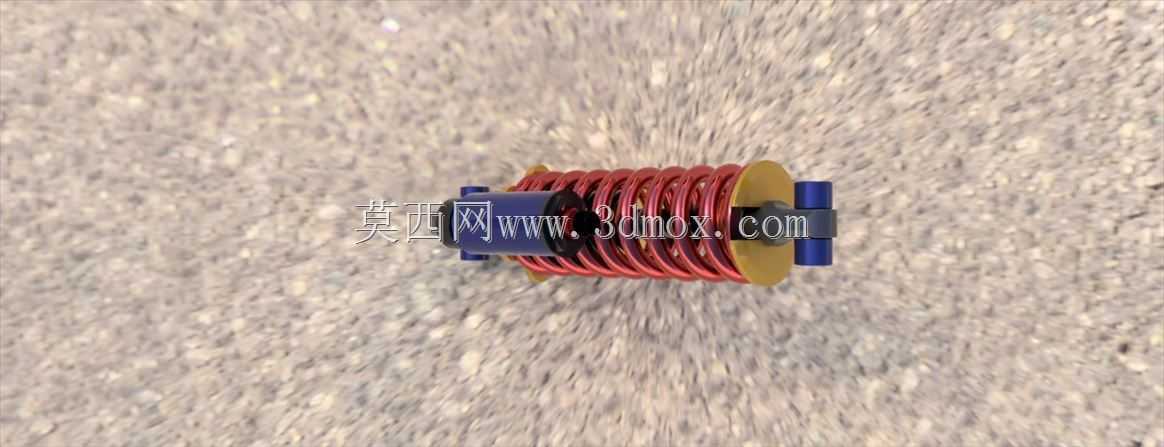

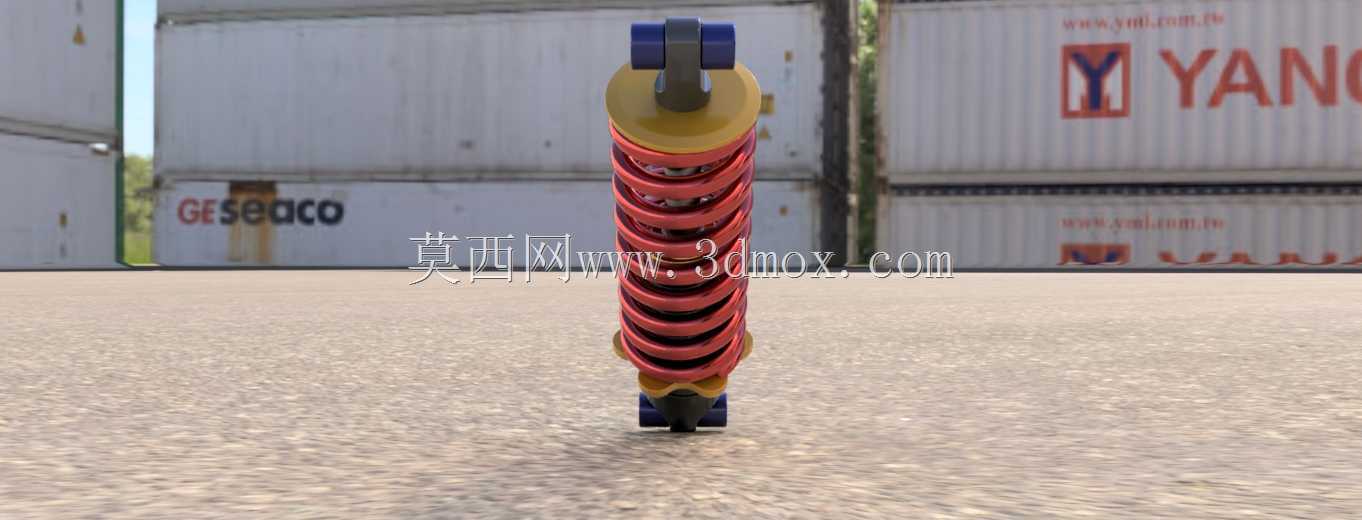

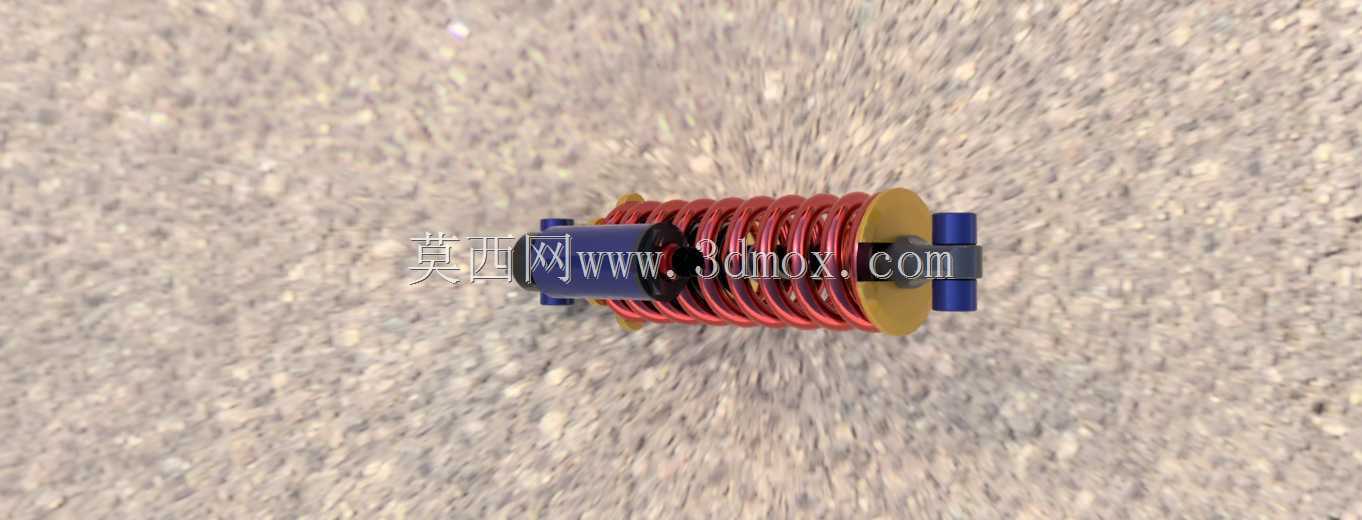

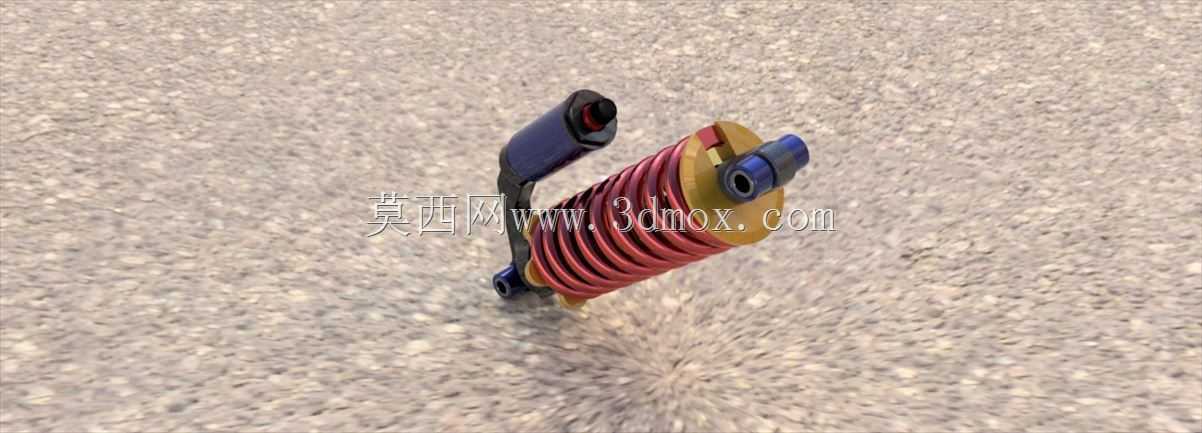

　　日常骑行场景中，路面传递的颠簸冲击会直接作用在车架与骑乘者身上，这款减震部件正是为缓冲这类冲击设计的核心悬架组件，多用于山地自行车、通勤助力自行车的后悬架连接位置，衔接车架主体与后轮摇臂结构。从结构设计逻辑来看，该部件采用螺旋弹簧与阻尼筒体同轴布置的方案，外部螺旋弹簧承担主要的承载与回弹复位作用，内部阻尼筒体负责控制弹簧的往复伸缩速率，避免出现多余的余震弹跳，保证车轮贴附路面的同时，不会把细碎震动直接传递到车架上。设计过程中首先要确定安装边界，两端的连接轴孔需要匹配对应车型的摇臂与车架安装座尺寸，保证安装后减震器的伸缩行程不会与车架、轮组、传动部件发生运动干涉，预留的压缩行程要覆盖日常骑行遇到的坑洼、减速带、碎石路面的冲击位移量，

　　同时拉伸限位要避免车轮大幅跳动时减震器被拉脱。筒体侧方预留的外置阻尼调节结构，可以根据骑乘者体重、骑行路况调整阻尼力大小，偏重越野路况时调大阻尼抑制大幅弹跳，城市通勤时调小阻尼过滤细碎震动。外形上弹簧采用等节距圆柱螺旋结构，表面做防锈涂层处理，阻尼筒体采用硬质铝合金材质降低整体重量，两端的连接衬套采用耐磨橡胶材质，既可以补偿少量安装角度偏差，也能过滤高频的微小震动。实际选型匹配时，需要根据整车设计的载荷范围确定弹簧的刚度参数，刚度太大会导致减震偏硬滤震效果差，刚度太小则容易出现打底、支撑不足的问题，同时要核对安装孔距、最大最小安装长度，保证悬架运动过程中减震器始终处于合理的工作角度，避免侧向受力导致密封件磨损、漏油等问题，

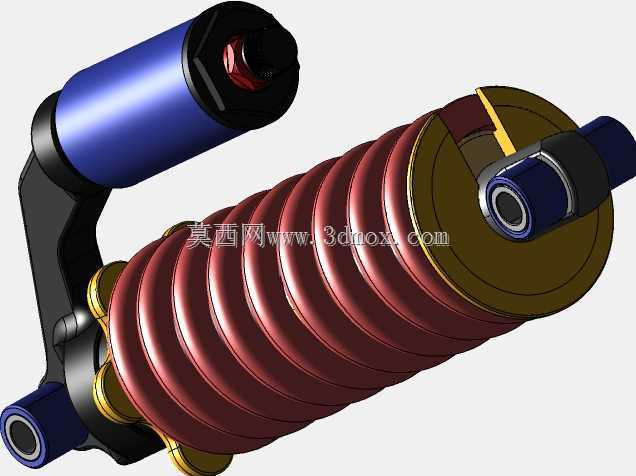

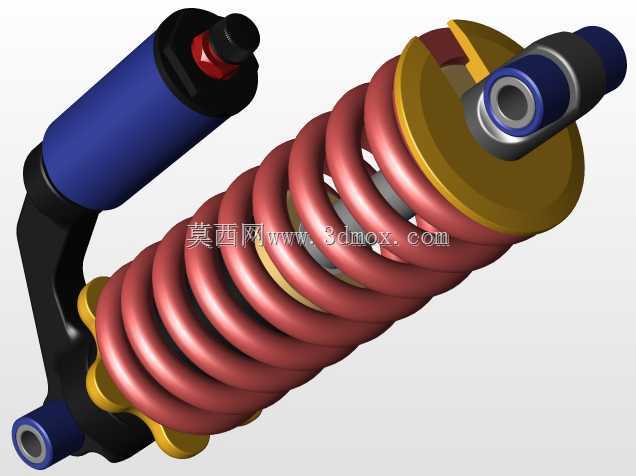

　　延长部件的实际使用寿命。建模过程中需要重点还原弹簧与筒体的同轴配合关系、两端连接结构的安装尺寸、调节旋钮的操作空间，确保装配后各部件运动无干涉，能直观展示减震器的工作原理与装配关系，为后续的整车悬架匹配、结构优化提供直观的三维参考。
