三角弧形结构万克尔发动机核心转子

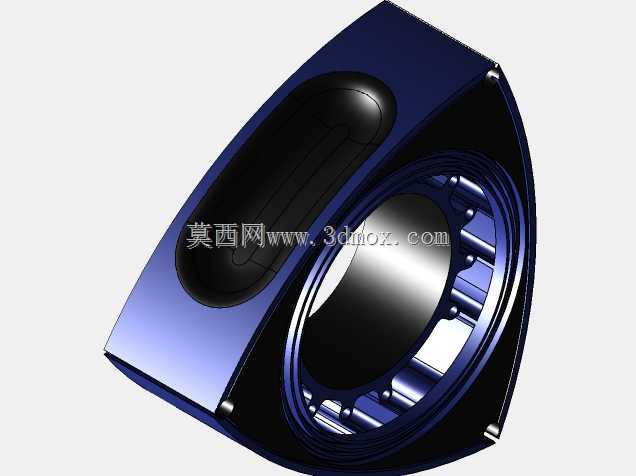

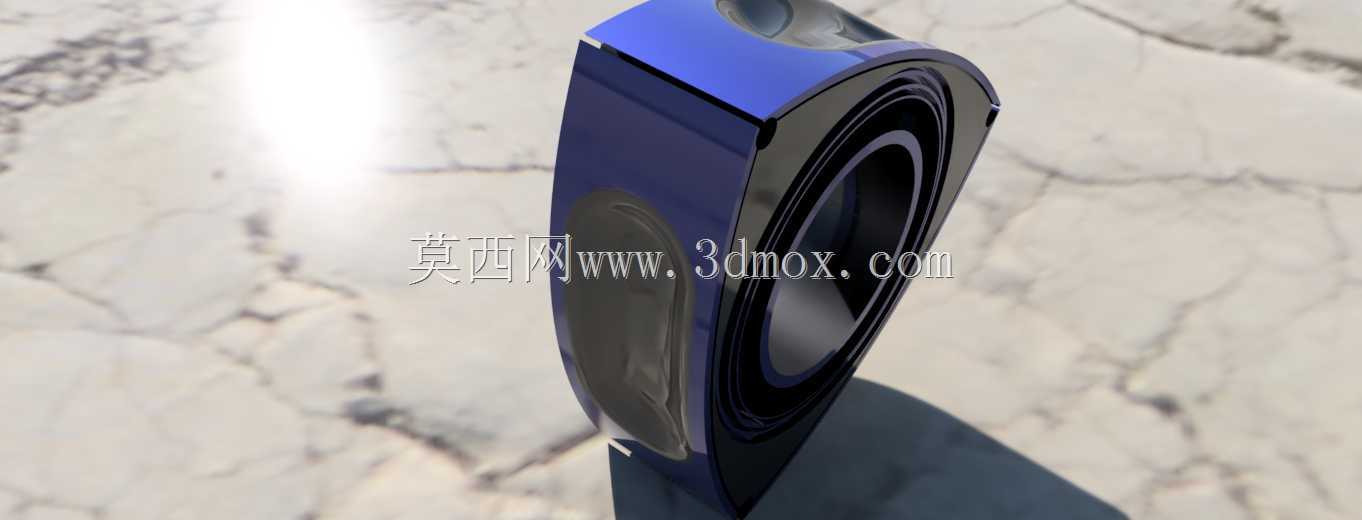

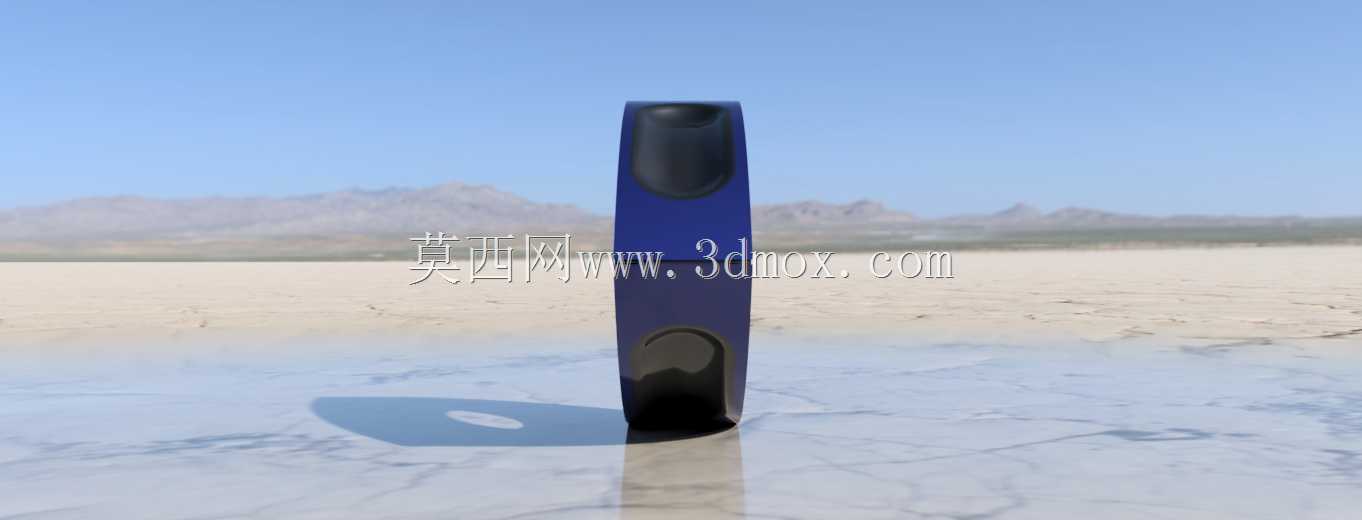

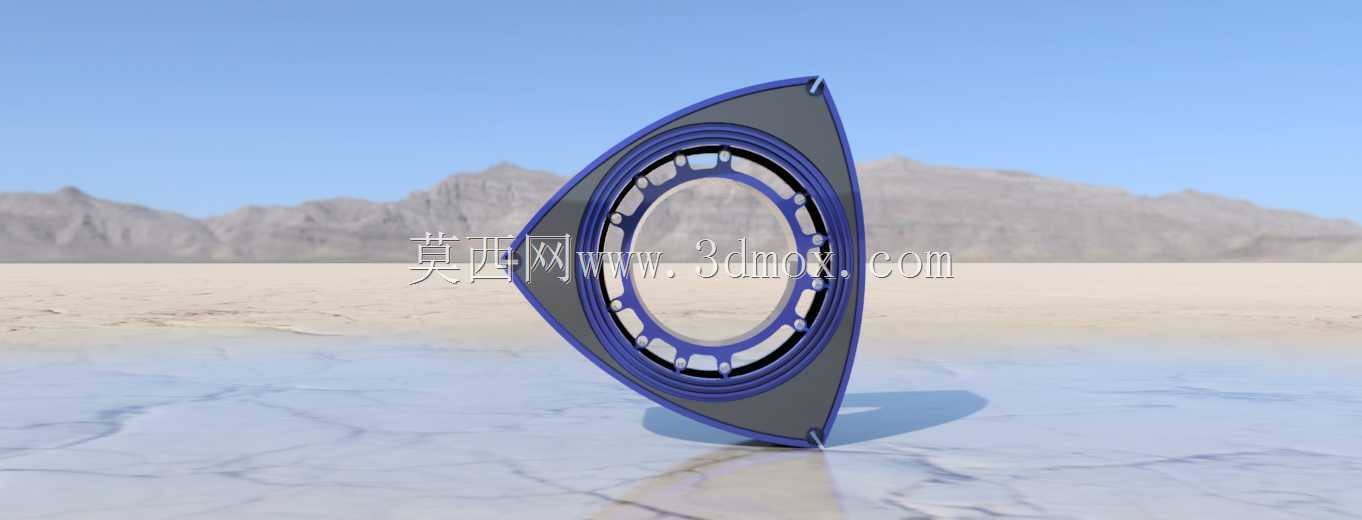

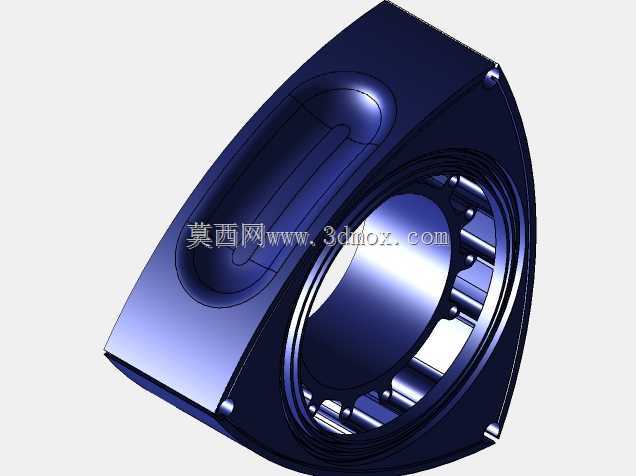

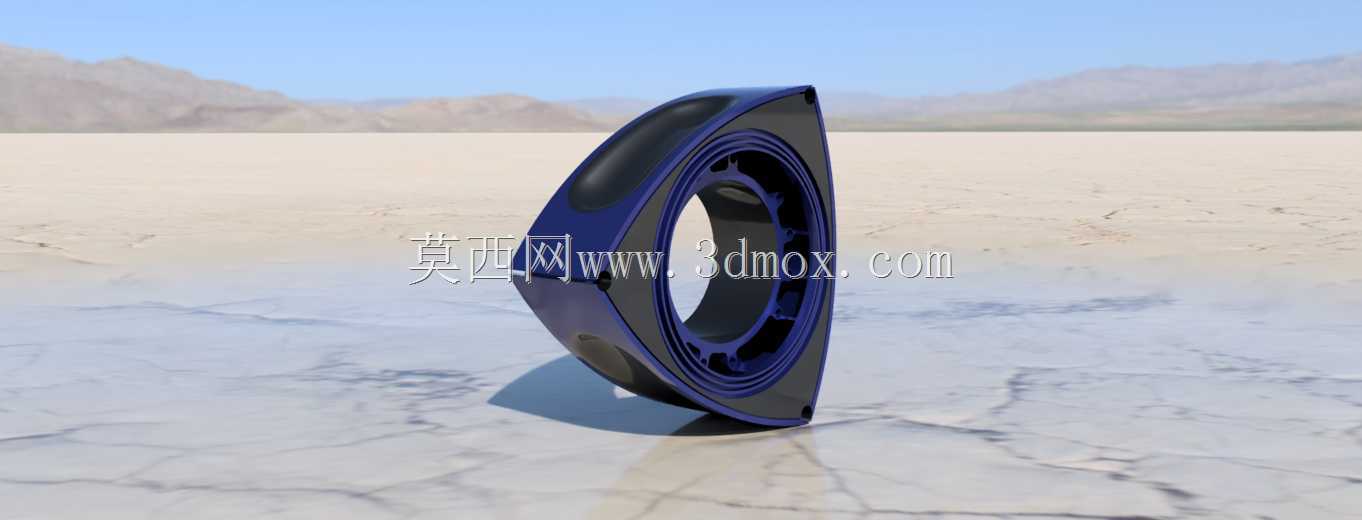

　　在往复式活塞发动机占据主流动力市场的当下，三角转子结构的万克尔动力装置凭借紧凑的体积、更高的功率密度，在小型航空动力、改装竞速载具、便携发电机组领域始终保有不可替代的应用位置，而转子作为这类动力装置唯一做行星运动的核心做功部件，其结构设计精度直接决定了整机的压缩比、密封性能与运行寿命。这款转子的外形基于鲁洛三角形几何轮廓优化而来，三个弧面并非标准圆弧等距偏移，而是结合缸体型线的共轭运动关系做了针对性修型，侧面设计为平整贴合面，用于和端盖密封片配合形成封闭的燃烧室腔室，避免做功过程中出现燃气泄漏导致的动力损失。从安装边界来看，转子中心设置有带内齿圈的轴承安装位，用于和偏心输出轴配合，内齿圈与固定在端盖上的中心齿轮啮合，

　　保证转子在缸体内做行星运动时，三个弧面始终和缸体内壁保持正确的接触轨迹，三个顶点位置预留有密封槽，用于安装径向密封片，侧面平整区域则预留有端面密封件的安装卡槽，所有安装位的尺寸公差都需要控制在微米级，否则会出现运转卡滞或者密封失效的问题。在实际运行过程中，转子的三个弧面会和缸体内壁、前后端盖共同分隔出三个独立的可变容积腔室，随着转子的行星转动，三个腔室依次完成进气、压缩、做功、排气四个冲程，相比传统往复式活塞发动机，不需要复杂的配气机构与曲柄连杆结构，整机零件数量减少近40%，运转时的往复惯性力更低，高转速工况下的振动表现更优异。设计这类转子时，首先要基于选定的偏心距、创成半径参数推导共轭缸体型线，再反向优化转子的轮廓修形量，

　　补偿热膨胀与加工误差带来的间隙变化，同时要在转子内部设计合理的减重空腔，在保证结构强度的前提下降低转子自身质量，减少偏心轴运转时的不平衡载荷，侧面的平整加工面需要保证足够的平面度，降低和端盖之间的摩擦阻力，同时兼顾密封性能。这类转子的材质通常选用合金铸铁或者高强度铝合金，表面做耐磨涂层处理，应对高速运转时和密封片、缸壁之间的摩擦损耗，在小型无人机动力、摩托改装动力、便携应急发电设备的动力单元中，这类结构的转子已经经过了长期的工况验证，能够在小体积下输出远超同排量活塞发动机的功率，适合对动力单元重量、体积有严格限制的应用场景。
