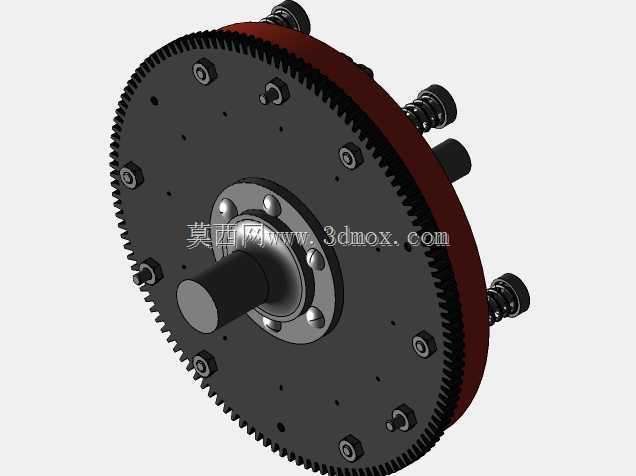

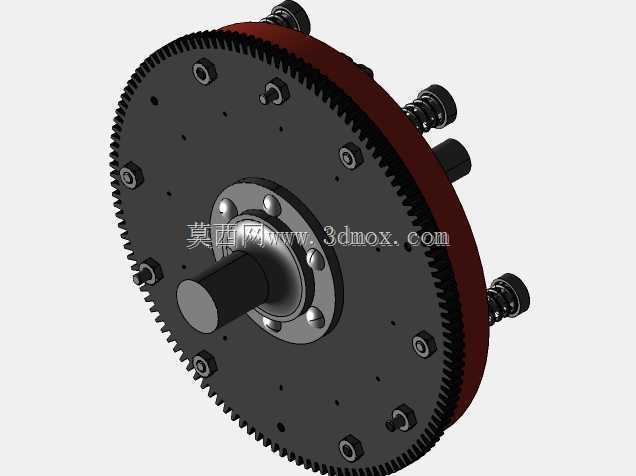

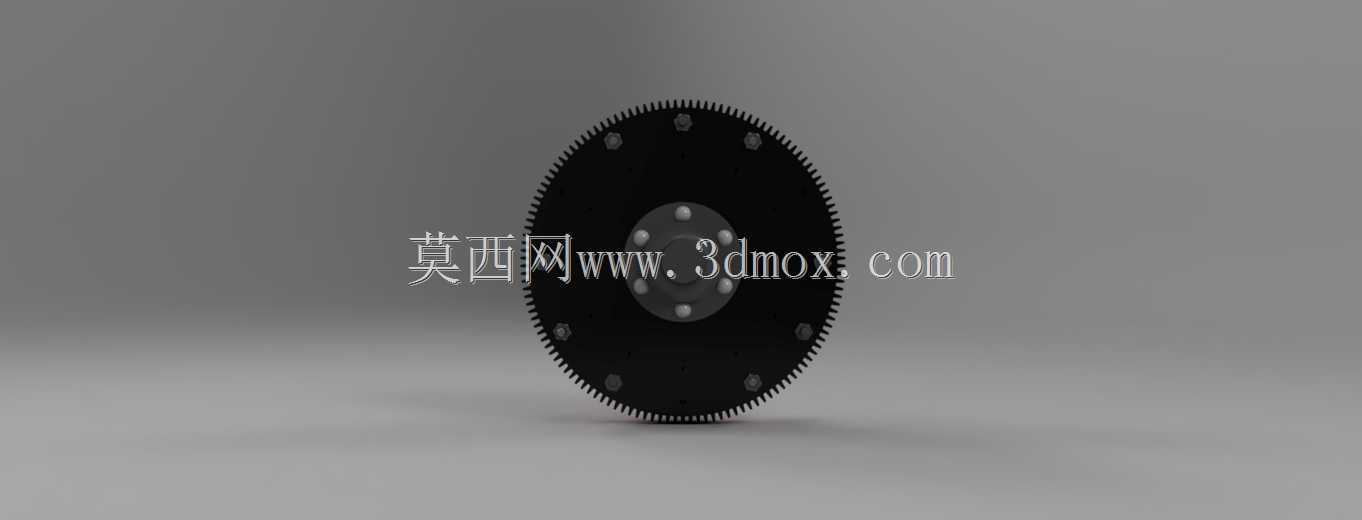

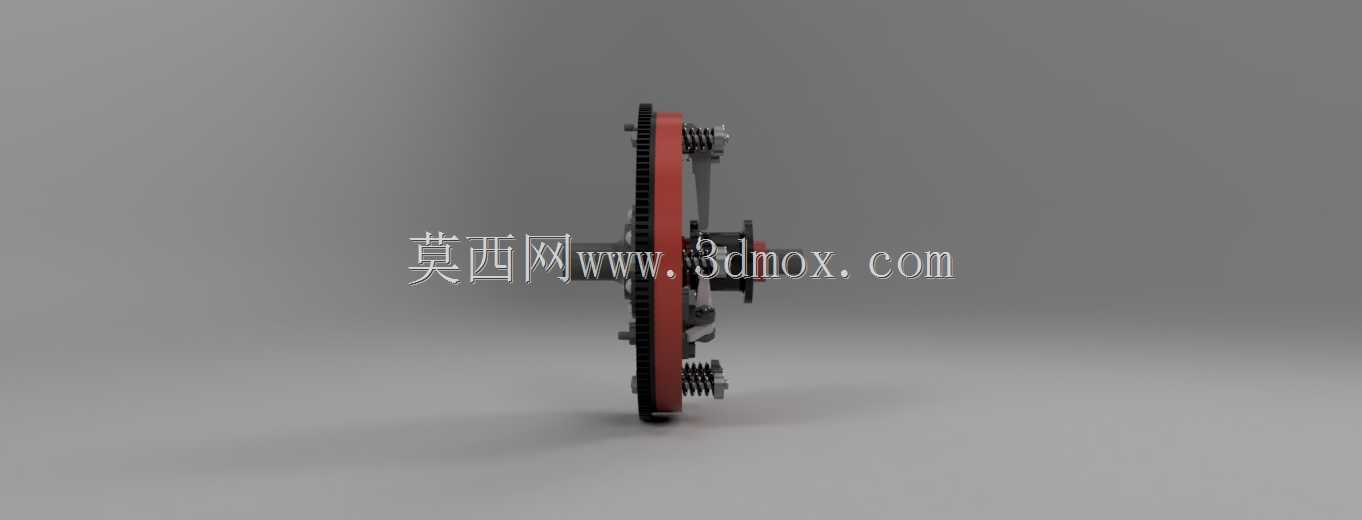

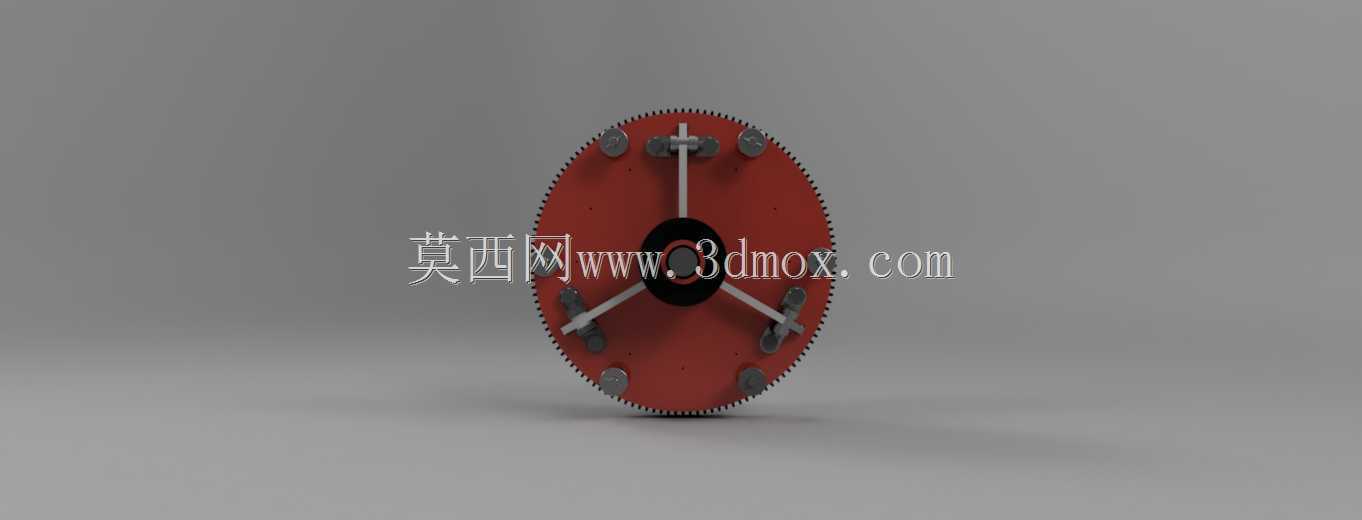

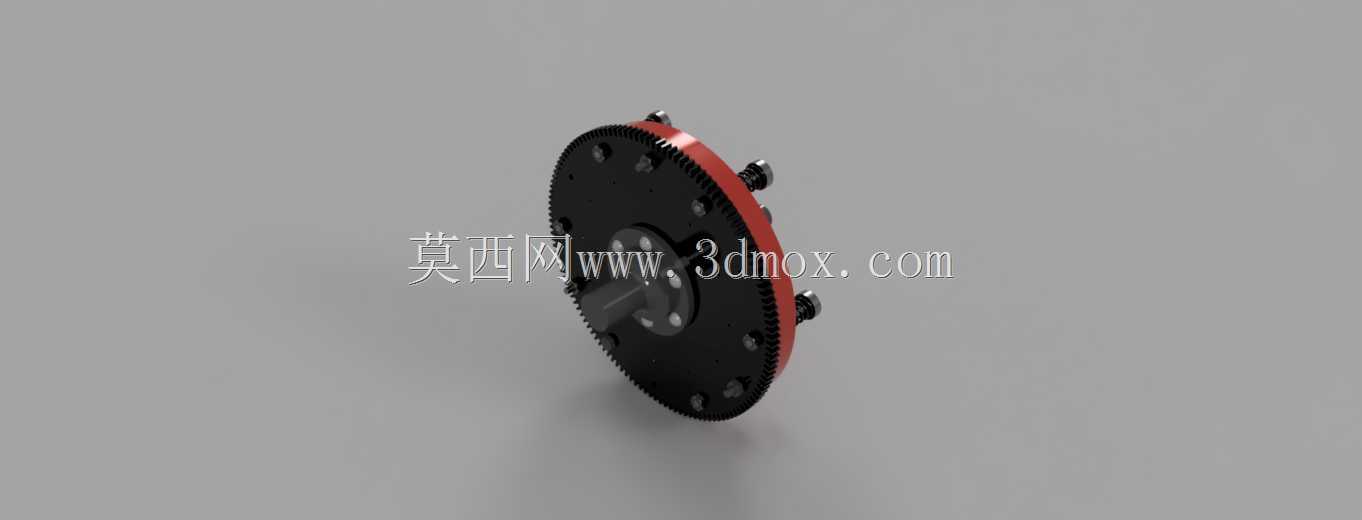

单片式摩擦离合器传动结构三维设计

　　在常规商用车手动变速器输入端、小型工程机械动力切换单元、农用机械传动接驳节点中，单片式摩擦离合器是应用覆盖度极高的动力通断部件，核心作用是在动力源与负载之间实现平顺的扭矩接合与快速切断，避免传动系在换挡、启停过程中出现刚性冲击打齿的问题。这套结构的核心逻辑是依靠飞轮与压盘之间的摩擦片组产生的静摩擦力传递额定扭矩，当需要切断动力时，压盘在分离机构的驱动下轴向位移，松开对摩擦片的压紧力，飞轮端的动力就无法传递到从动轴侧，接合过程中压盘的压紧力逐步提升，摩擦片与两侧金属端面的滑磨量逐步降低，直到完全同步进入刚性传扭状态，整个过程的滑磨曲线直接决定了起步、换挡的平顺性。从设计思路上看，单片结构相比多片离合器轴向尺寸更紧凑，散热路径更短，

　　摩擦片裸露在飞轮壳内部的空气流场中，持续滑磨产生的热量可以快速通过飞轮旋转带动的气流散出，不需要额外设置复杂的油冷回路，非常适合布置空间有限、额定传扭需求在中低区间的传动场景。结构上摩擦片本体采用环形基片加两侧摩擦衬面的设计，中心通过花键与从动轴连接，可沿轴向做小范围滑动，压盘周向均匀布置的压紧弹簧提供恒定的正压力，边缘的分离指对应分离轴承的作用点位，踩下分离机构时分离轴承推动分离指，带动压盘克服弹簧力后移，实现动力切断。安装边界上，该结构的飞轮端直接对接动力源输出法兰，从动轴端对接变速器输入轴，周向的固定点位完全匹配常规传动系的安装孔位，径向轮廓不会超出飞轮壳的内部容纳空间，轴向预留的分离行程刚好适配常规操纵机构的驱动行程，

　　不需要对周边配套结构做额外修改即可完成替换装配。实际选型过程中，需要重点核算摩擦片的有效摩擦半径、衬面材料的摩擦系数、压紧弹簧的总压力三者匹配的最大传扭能力，确保最大传递扭矩高于动力源的峰值输出扭矩，预留1.2到1.5倍的安全余量，避免大负荷工况下出现离合器打滑烧片的问题；同时摩擦片的花键配合公差需要控制在合理区间，既要保证轴向滑动顺畅无卡滞，也要避免花键间隙过大导致传动过程中出现冲击异响。日常工况下，单片摩擦离合器的从动盘上设置的扭转减震弹簧可以吸收动力输出端的扭转振动，降低传动系的共振风险，减少齿轮啮合过程中的冲击载荷，延长整个传动链路的零部件使用寿命。
