万克尔旋转式内燃机环形防护外罩结构

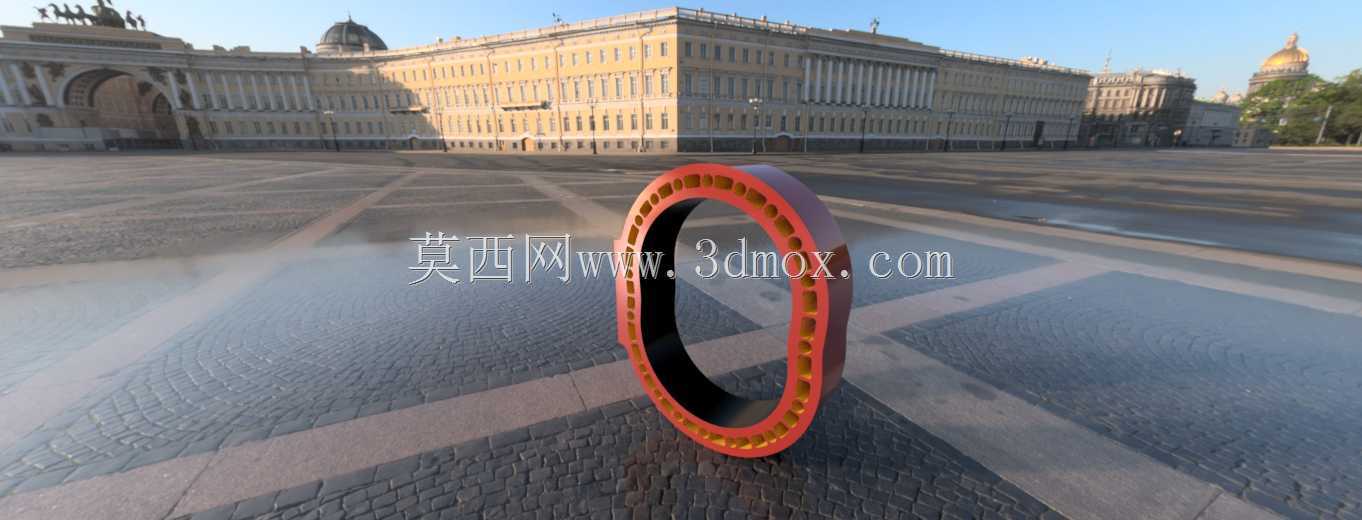

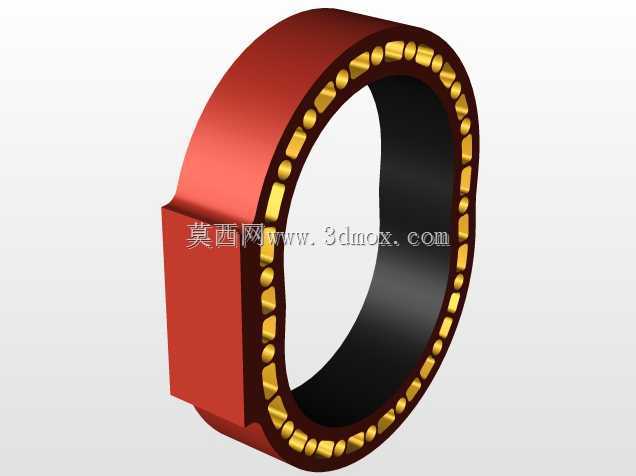

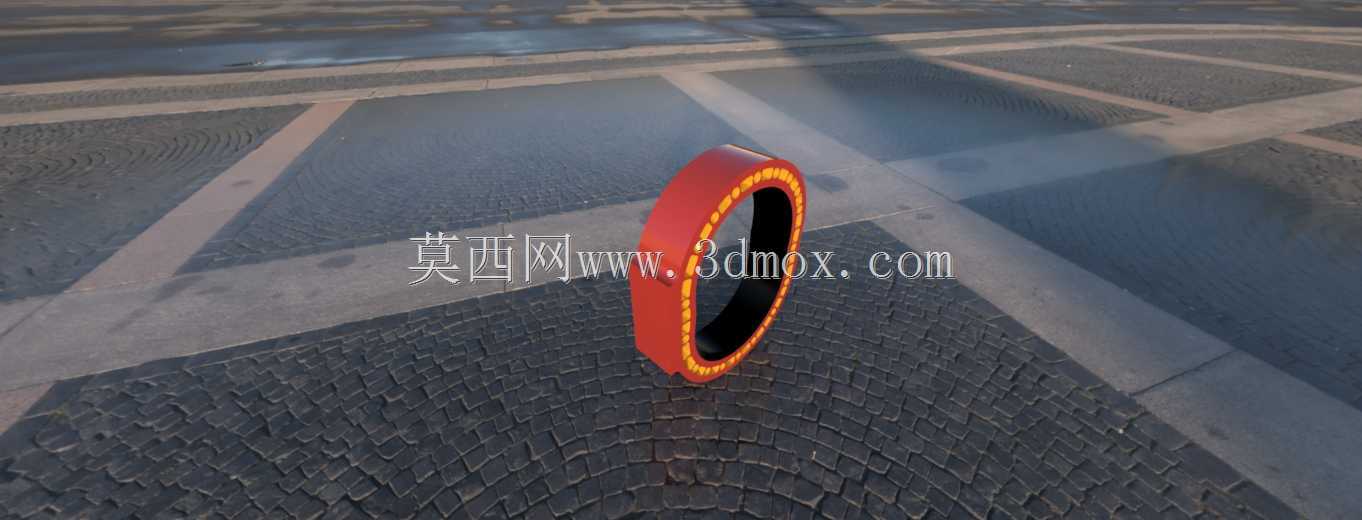

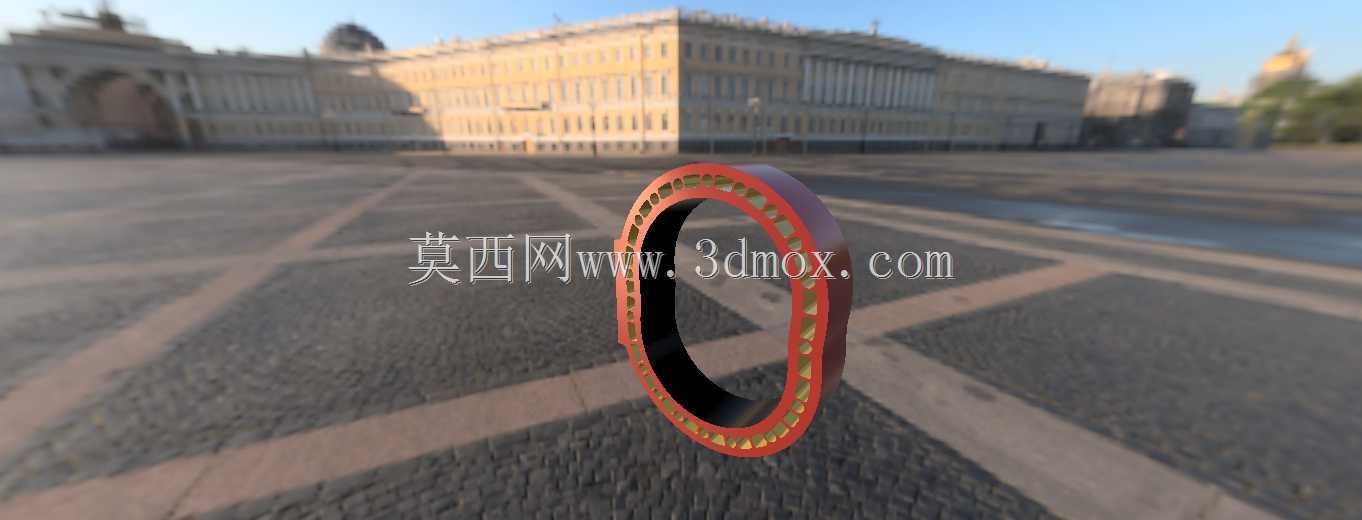

　　这款环形外罩是配套万克尔旋转式内燃机的专属防护构件，在小型航空动力、便携发电机组、竞速改装动力单元等场景中，承担着核心旋转组件的外围防护、运行轨迹限位以及工作区域隔离的关键作用。不同于往复式内燃机的分体式缸盖罩壳结构，万克尔发动机的三角转子做偏心旋转运动，对外罩的内壁轮廓精度、同轴度公差有着极高要求，设计阶段需要严格匹配转子的运动包络线，预留合理的热膨胀间隙，避免转子高速运转时与罩体内壁发生剐蹭，同时还要兼顾密封组件的安装槽位定位精度，保证燃烧腔的气密性达标。从结构设计逻辑来看，这款外罩采用整体环形薄壁构型，壁厚根据受力分布做差异化处理：靠近转子密封刮片接触的区域做局部加厚，提升耐磨性能与结构刚性，外围非配合区域做适度减薄，

　　在保证结构强度的前提下控制整体重量，适配轻量化动力单元的设计需求。安装边界上，外罩的端面预留了与缸体、端盖配合的定位止口，止口的公差带控制在过渡配合区间，既保证装配时的同轴度定位精度，又不会出现过盈装配导致的罩体形变；端面的安装孔位采用等距环形排布，孔位的位置度公差严格匹配缸体端的螺纹孔坐标，避免装配时出现强制对位导致的密封面翘曲，影响整机的密封性能。实际应用中，这款外罩还要兼顾运转过程中的散热需求，环形外壁的光滑曲面可以引导冷却气流沿罩体周向流动，带走转子运转产生的部分热量，降低密封件的热老化速度；同时外罩的内壁光滑度需要达到较高的加工等级，减少转子高速旋转时的气流紊流，降低动力输出过程中的不必要损耗。

　　不同于常规内燃机罩壳仅做防护的单一功能，万克尔发动机的外罩本身就是动力腔的组成边界之一，设计过程中需要反复校核转子在不同偏心角度下的运动间隙，还要考虑不同工作温度下材料热胀冷缩带来的尺寸变化，预留的间隙既要避免冷机启动时的剐蹭，又要防止热机状态下间隙过大导致的压缩比泄漏，影响动力输出效率。在改装动力场景中，这款外罩的结构尺寸还可以根据排量调整需求做适配性修改，通过调整环形内径的尺寸，配合不同偏心距的转子输出轴，实现不同排量的动力单元快速适配，不需要重新开模制作整套缸体结构，大幅降低小批量定制动力的研发成本。
