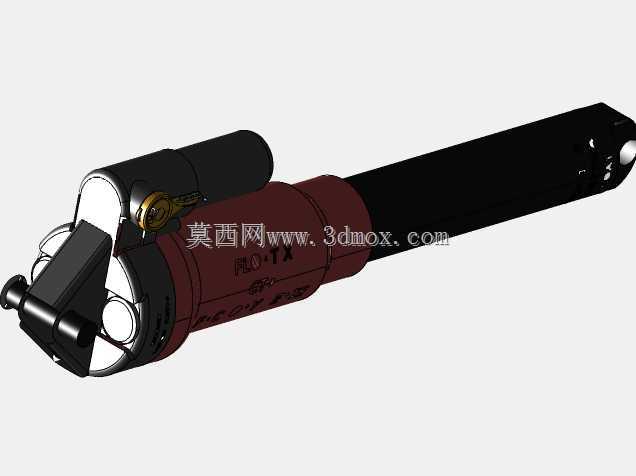

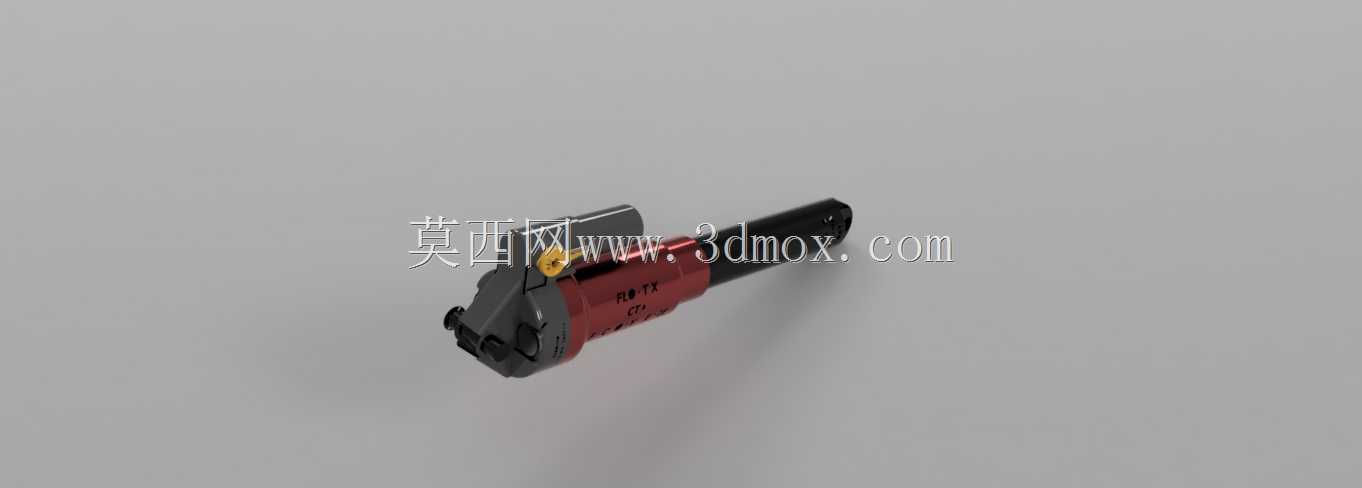

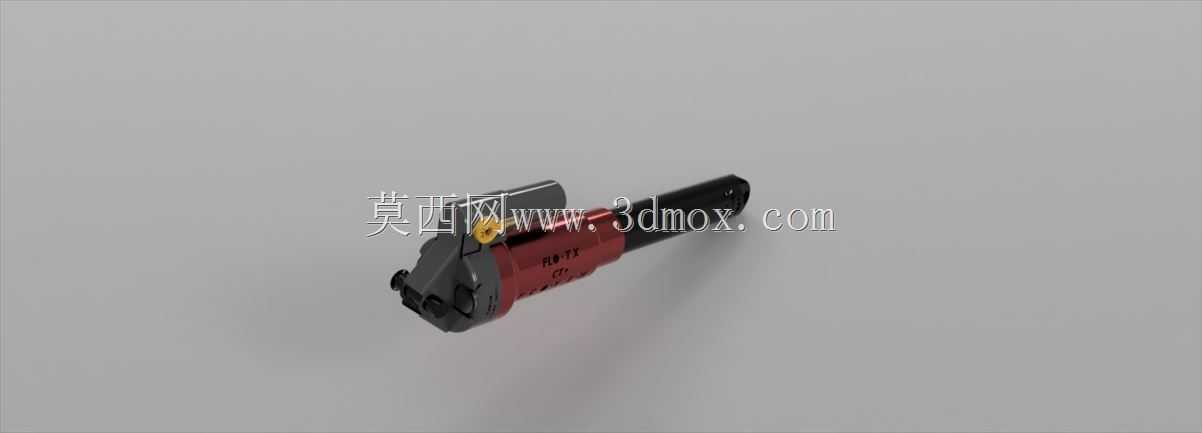

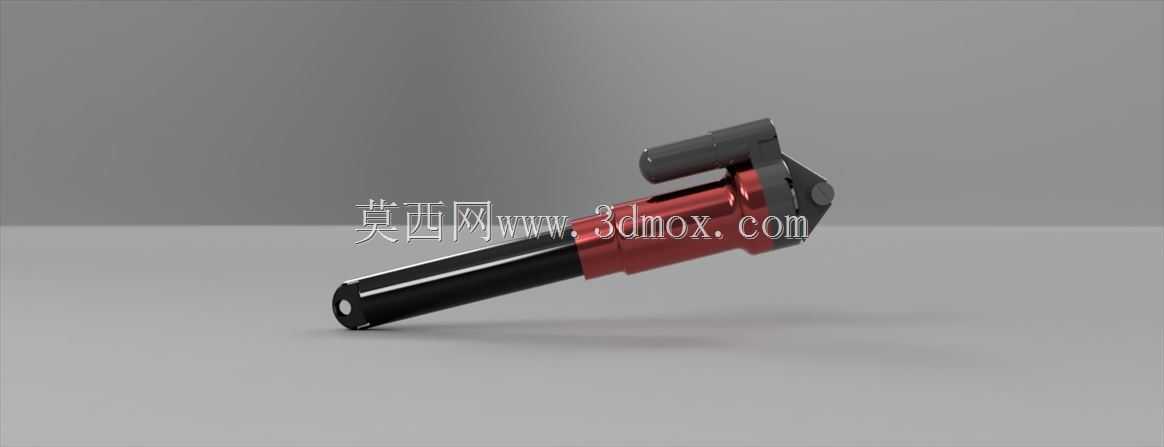

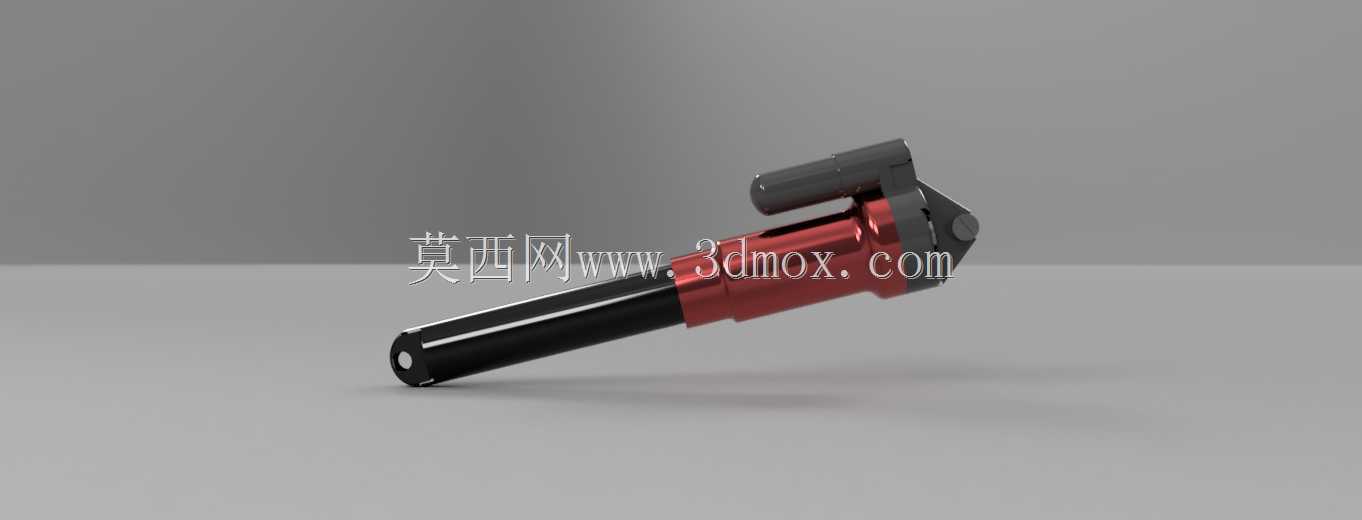

自行车单枢轴后悬架结构设计方案

　　这款单枢轴后悬架结构，是两轮代步与运动载具后悬挂系统里结构最简洁的实现形式，核心通过单根枢轴作为摇臂的回转支点，完成后轮与车架主体的连接，在入门级山地车、城市通勤助力车、短途休闲自行车的后悬挂配置中应用十分广泛。从实际使用场景来看，这类悬架主要应对非铺装路面的小幅颠簸、城市道路的井盖与减速带冲击，通过摇臂绕枢轴的摆动，配合配套的阻尼缓冲部件吸收路面传递的振动，避免刚性连接下车轮跳动直接传递至骑乘者，提升长时间骑行的舒适度，同时也能减少车架主体受交变冲击产生的疲劳损伤。

　　从功能特性上看，单枢轴结构的核心优势是运动路径简单，摇臂绕固定枢轴做定轴转动，不存在多连杆结构的复杂运动干涉问题，零部件数量少，后期维护的拆解、润滑、更换易损件的操作门槛极低，适合面向大众消费级的自行车产品使用。设计过程中，首先要确定枢轴的安装位置，通常枢轴布置在车架底部支架附近的区域，这个位置的选择直接决定了后轮跳动时的轮距变化量、刹车时的抗俯仰特性，以及踩踏过程中的动力损耗——如果枢轴位置过高，踩踏时摇臂会随 pedaling 力产生不必要的上下摆动，造成动力泄力；位置过低则会导致后轮遇到冲击时，对车架的冲击载荷直接传递至五通区域，影响骑乘稳定性。

　　外形尺寸方面，这款悬架的摇臂主体采用变截面的管状结构，长度根据后轮的行程需求设定，常规入门级车型的后轮行程在100-120mm区间，对应的摇臂回转半径需要匹配轮轴的运动轨迹，保证车轮上下跳动过程中不会与车架后下叉、挡泥板等周边部件发生干涉。安装边界上，枢轴端需要设计对应的衬套安装位，衬套通常采用橡胶或复合耐磨材质，既可以吸收枢轴转动过程中的微小振动，也能补偿加工与装配产生的尺寸公差；摇臂的另一端预留后轮轴的安装槽，同时集成缓冲阻尼部件的连接座，阻尼部件的上端连接至车架的上管或座管区域，形成完整的受力闭环。

　　设计时还需要考虑受力传递路径，路面冲击从轮轴传入摇臂后，一部分力通过枢轴传递至车架底部支架，另一部分通过阻尼部件分解后传递至车架上部，避免应力集中在单一连接点。摇臂的截面形状需要根据受力方向优化，垂直方向的抗弯截面模量要满足冲击载荷下的强度要求，同时尽量控制整体重量，避免增加整车的簧下质量，影响车轮的贴地性能。这类结构虽然没有多连杆悬架的复杂运动特性调校空间，但凭借可靠性高、成本可控、维护简单的特点，在民用级自行车领域始终占据不小的应用比例，建模过程中需要重点验证枢轴的同轴度、摇臂摆动的全行程干涉情况，以及各连接点的安装空间是否满足紧固件的操作要求。
