多节伸缩式物料输送溜槽结构设计

　　散料转运作业中，落料高差带来的物料冲击、粉尘外溢、落点偏移一直是现场运维的痛点，这款伸缩溜槽正是针对这类场景开发的导向输送结构，可适配港口散粮装卸、矿山矿石转运、建材粉料装车、仓储物料出库等多类工况，能根据落料点与接料位置的实时高差调整自身伸出长度，避免物料从高空自由坠落产生的扬尘、物料破碎以及对下游接料设备的冲击磨损。

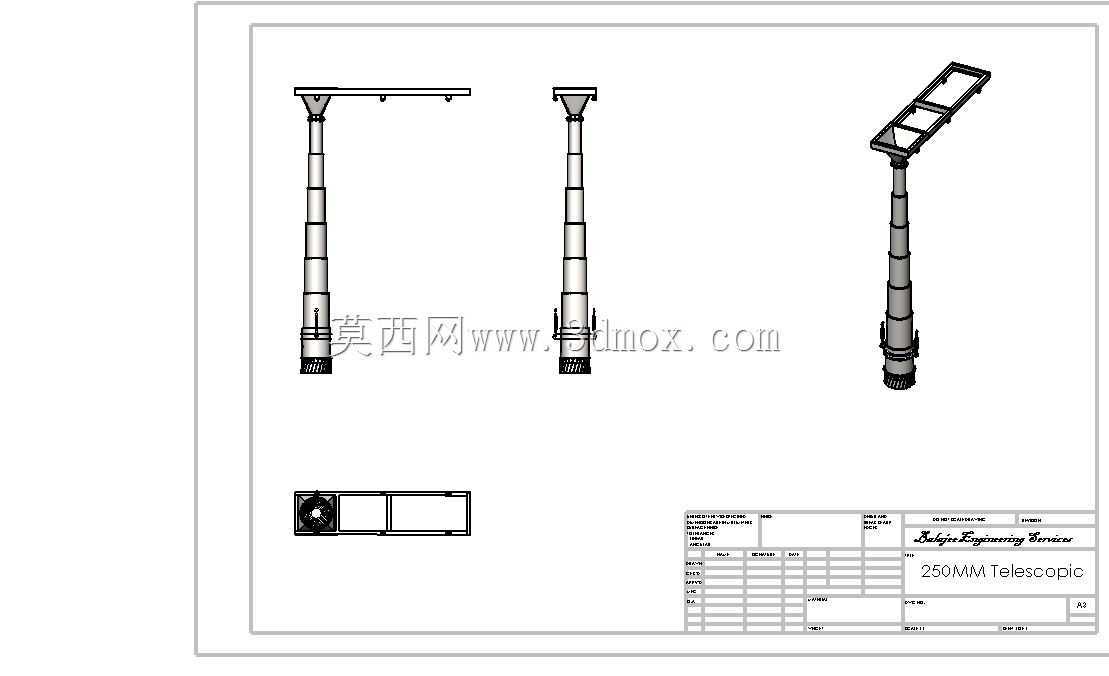

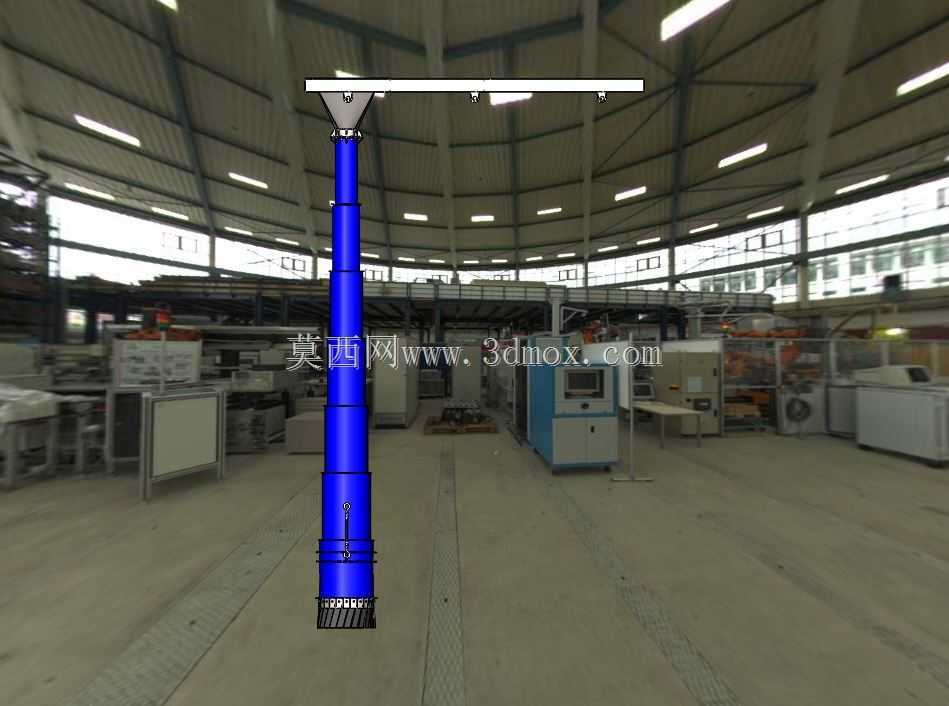

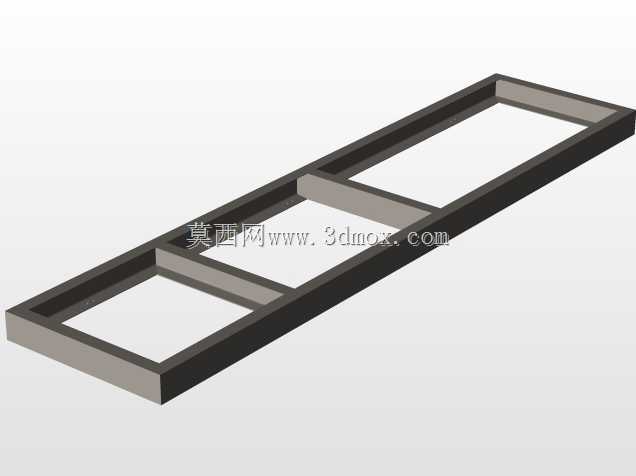

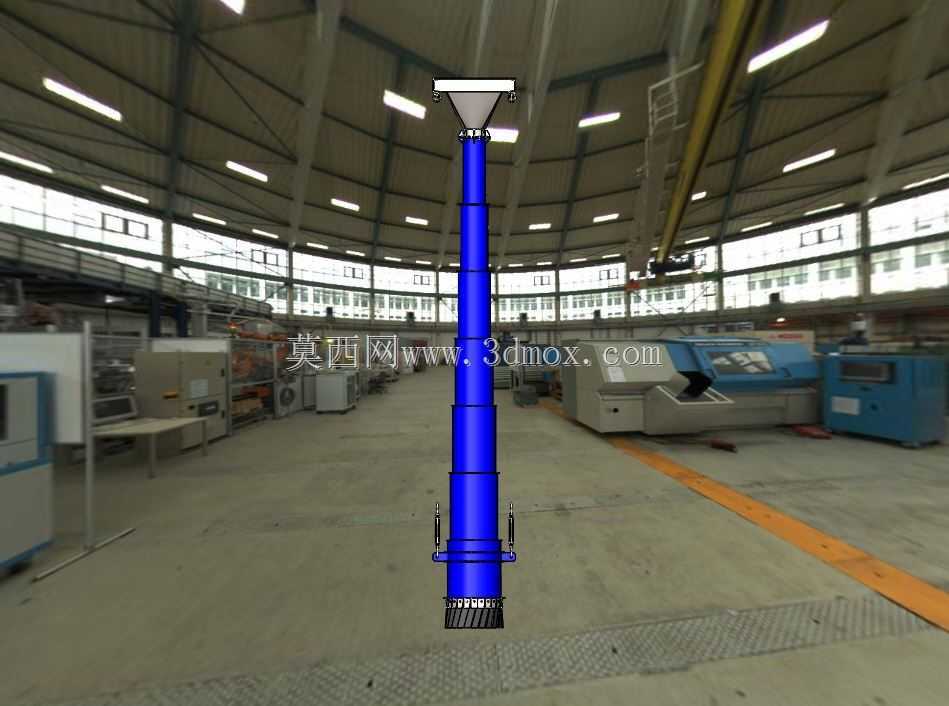

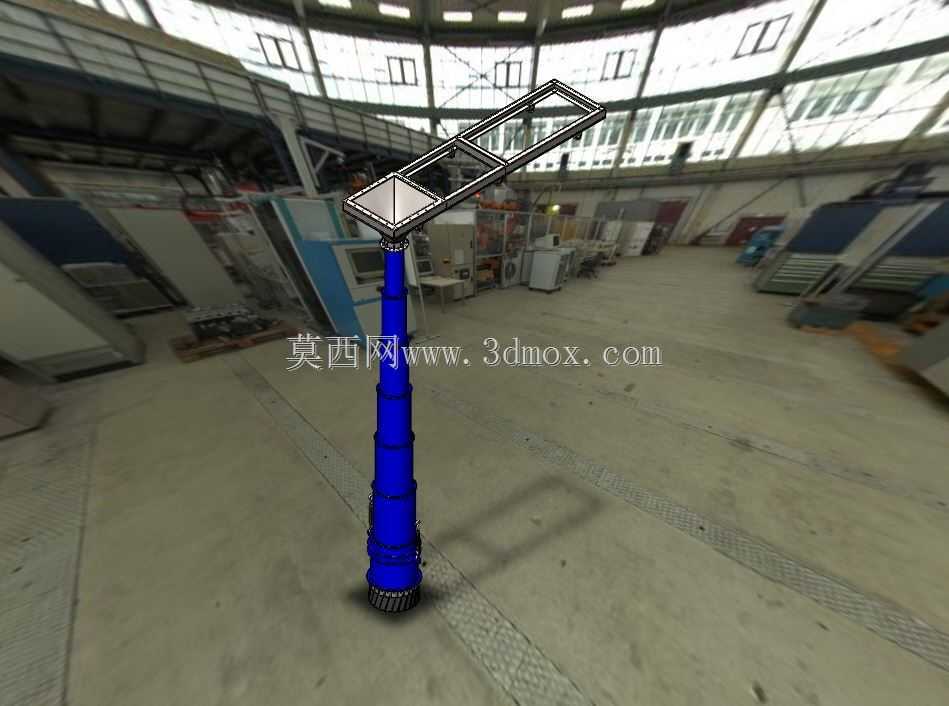

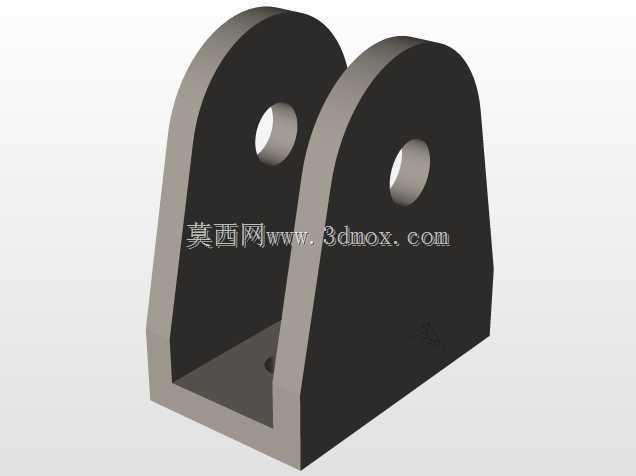

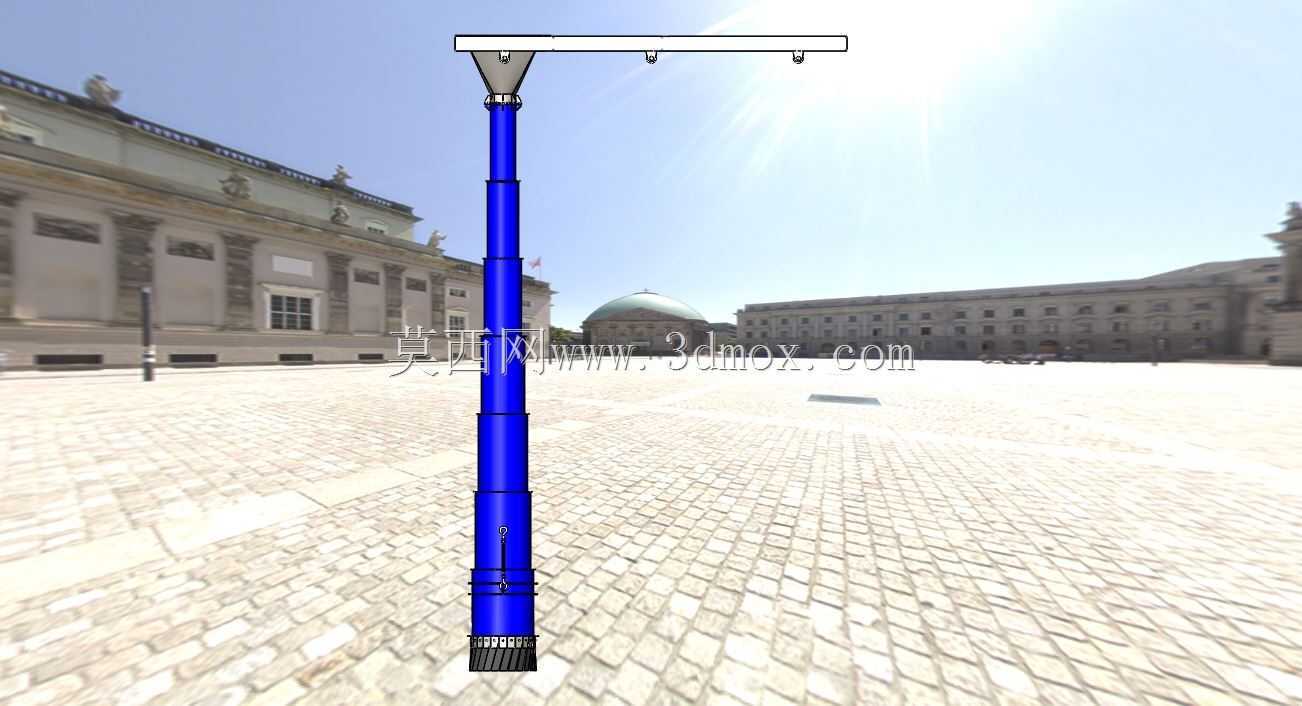

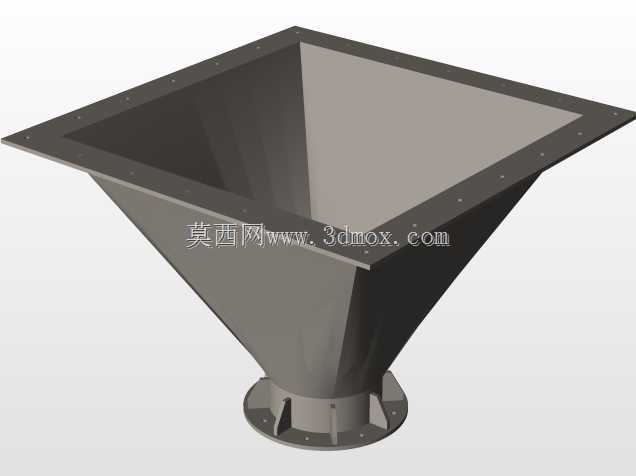

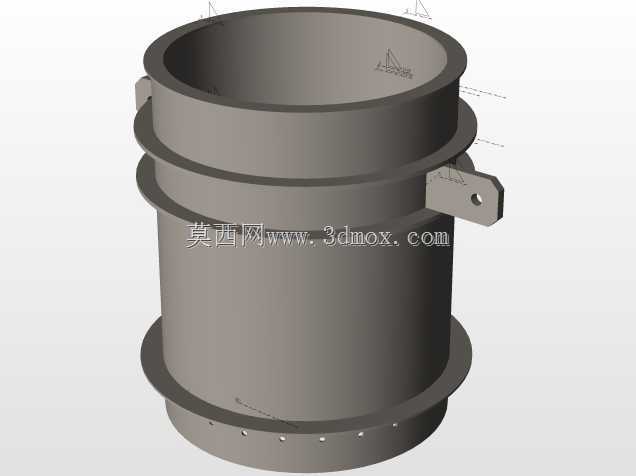

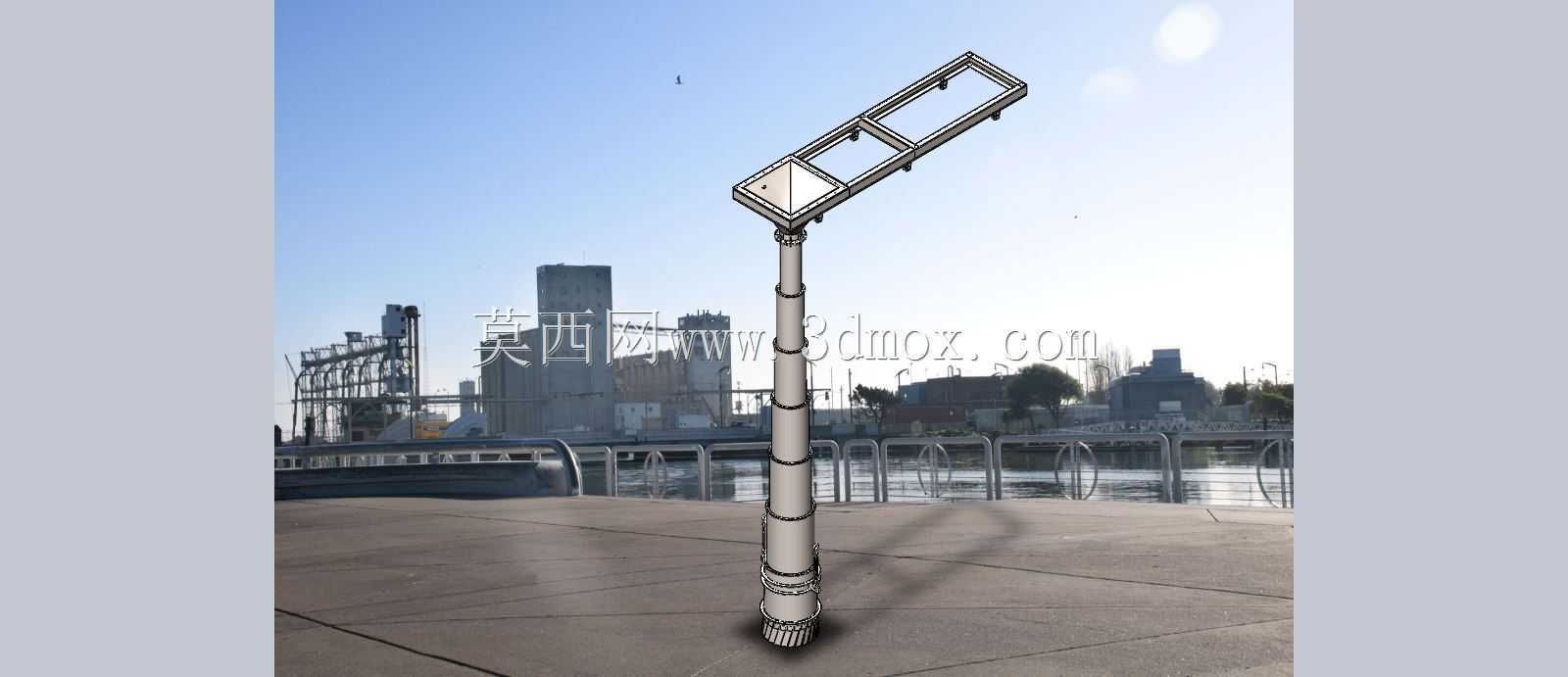

　　从结构设计逻辑来看，整体采用多节嵌套的伸缩立柱作为承载主体，每节套管之间设置有导向限位结构，避免伸缩过程中出现卡滞、偏摆，相邻管节的配合间隙经过反复校核，既保证伸缩动作顺滑无卡阻，又能控制间隙避免粉料从接缝处外溢。顶部的水平横臂设置有多个均匀排布的吊点，可直接与上游出料设备的出料口法兰对接，也可通过吊点挂载在出料平台的钢结构支架上，安装时无需额外制作复杂的转接工装，横臂的长度覆盖常规出料口的落料覆盖范围，保证物料全部进入溜槽内部不会出现撒漏。

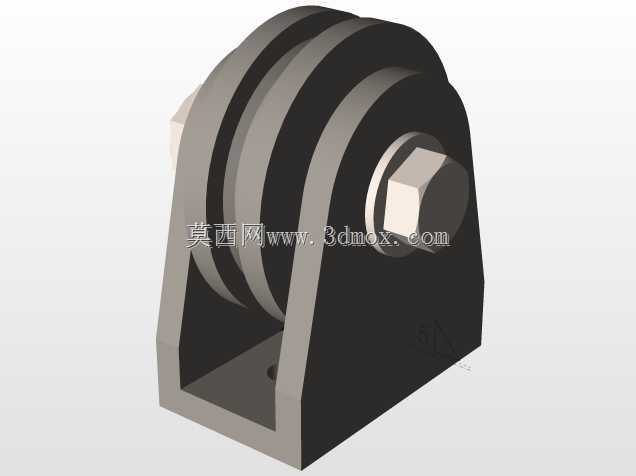

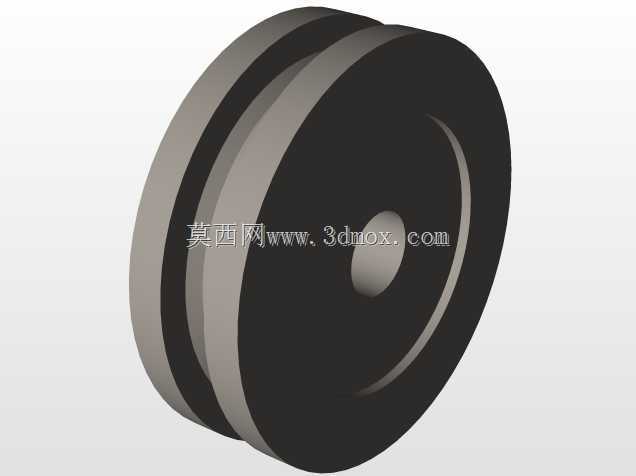

　　立柱底部设置有耐磨衬板嵌装结构，长期受物料冲刷的部位可单独更换耐磨件，无需整体更换溜槽主体，大幅降低后期运维成本。伸缩驱动可适配现场动力条件选择卷扬牵引、液压驱动或者电动推杆驱动，不同驱动形式的安装接口在结构设计时做了统一预留，设计人员可根据现场的安装空间、动力源配置灵活选型。

　　安装边界方面，完全缩回状态下整体高度可适配低矮出料平台的安装要求，最大伸出长度可覆盖十余米的落料高差，横臂的安装孔位按照通用输送设备的接口尺寸设计，可直接与带宽500mm到1200mm的带式输送机出料口对接，也可适配圆形出料口的料仓出口。结构受力计算时，充分考虑了溜槽内部满料状态的载荷、伸缩动作的动载荷以及户外工况下的风载，立柱主体的壁厚、加强筋的排布都经过载荷校核，保证长期满载运行下不会出现结构变形。

　　实际作业过程中，溜槽可跟随接料车辆的装料高度变化实时调整伸出长度，让落料出口始终贴近料堆表面，从根源上减少落料高差带来的各类问题，相比固定长度的溜槽，这款伸缩结构能适配不同高度的接料场景，无需在现场配置多段不同长度的溜槽做切换，大幅提升散料转运的作业效率，减少现场运维的工作量。建模过程中对每节套管的配合公差、导向滑块的安装位置、吊点的受力点都做了细节还原，可直接用于结构校核、生产出图以及现场安装指导。
