带式输送机槽型托辊支撑支架结构设计

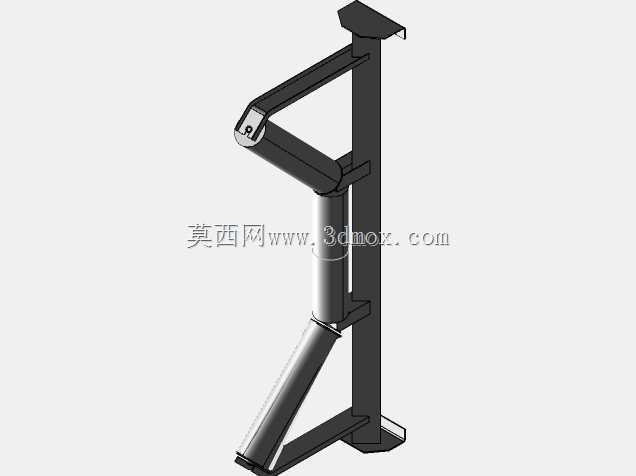

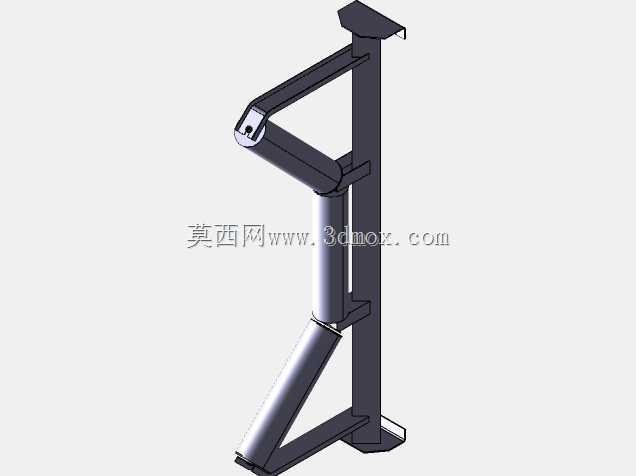

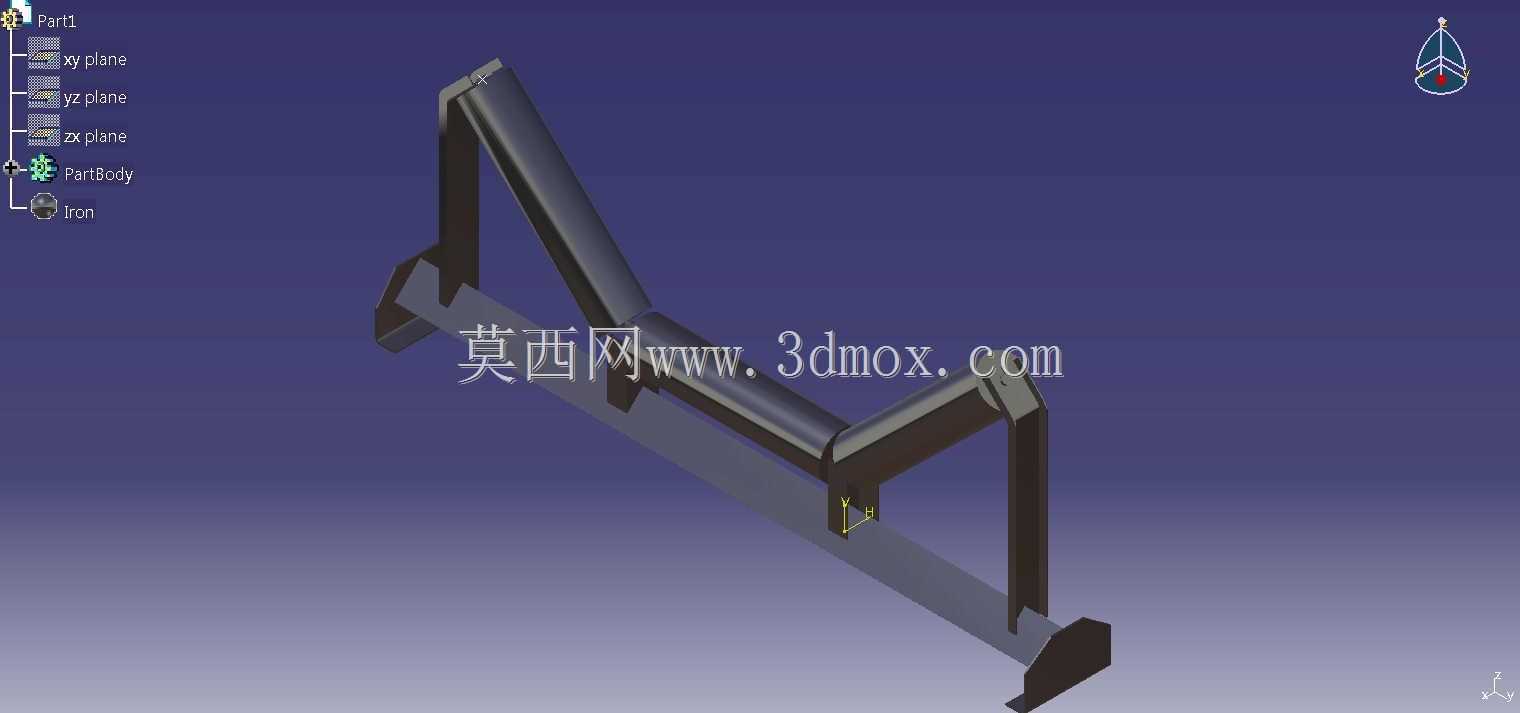

　　在散料输送系统的现场运维与结构设计工作中，托辊架是直接决定带式输送机运行稳定性的核心承载部件，多数现场出现的皮带跑偏、托辊异常磨损、物料撒漏问题，追根溯源都和托辊架的安装精度、结构刚度、形位公差设计直接相关。这款槽型托辊架采用双侧立式支腿搭配横向承载梁的焊接结构，整体为开口式槽型布局，适配三节式槽型托辊组的安装需求，支腿下端设置的平直安装底板预留了标准螺栓固定孔位，可直接与输送机中间架的纵向槽钢主梁通过螺栓组锁紧固定，无需现场额外焊接调整，安装时仅需通过垫片微调底板水平度，即可保证托辊组的安装槽角符合设计要求。设计过程中优先考虑了散料输送的实际受力工况，支腿与承载梁的连接位置做了局部加强处理，

　　避免重载工况下支腿外张变形导致托辊轴线偏移，承载梁上的托辊安装座采用标准化开口卡槽设计，托辊轴卡入卡槽后可通过端部挡片快速锁定，日常更换托辊时无需拆卸整体支架，仅需拆除挡片即可抽出托辊完成更换，大幅缩短运维停机时间。从安装边界来看，该支架的横向跨距适配常用带宽的带式输送机中间架安装尺寸，支腿高度匹配标准槽角托辊组的安装高度要求，安装后托辊组形成的槽型截面可保证散料在输送过程中居中运行，减少物料对皮带边缘的挤压磨损，同时支架的整体重心落在安装底板的中心区域，即使在输送大密度矿石、砂石等重载物料时，也不会出现支架倾覆、连接螺栓受剪断裂的问题。结构设计上规避了传统托辊架容易积料的死角，支腿与承载梁的连接位置采用斜向过渡结构，

　　输送过程中撒落的粉料可沿斜面滑落，不会在支架上长期堆积造成结构腐蚀，同时整体焊接结构的焊缝均采用连续角焊缝，焊后做去应力处理，避免长期受交变载荷作用出现焊缝开裂的问题。在实际选型应用中，该结构可适配不同槽角的托辊组安装，仅需调整支腿上安装座的开孔高度即可匹配不同直径的托辊，无需重新设计整体支架结构，具备较强的通用适配性，可广泛应用于矿山、港口、建材、粮食加工等行业的带式输送系统中，作为上托辊组的标准支撑部件使用。
