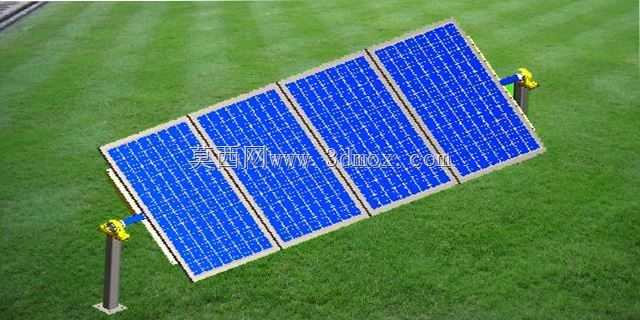

可调节倾角地面式太阳能光伏支架组件

　　这套光伏支撑结构主要面向分布式离网光伏供电场景设计，可适配郊野监测站点、牧区独立供电户、小型户外作业营地的用电需求，也可作为建筑屋面分布式光伏的预研验证结构使用，区别于常规固定式屋面光伏支架，该结构预留了倾角调节自由度，可根据安装地纬度、季节太阳高度角变化调整组件迎光角度，最大化提升单位面积光伏板的发电效率。结构整体采用单立柱支撑形式，底部立柱可通过膨胀螺栓固定于硬化地面，也可搭配混凝土配重块实现无穿孔屋面安装，避免破坏原有屋面防水层，单组支架可搭载四块标准尺寸晶硅光伏组件，组件边框通过压块与支架横梁固定，压块预留长条形调节孔，可兼容不同边框厚度的常规光伏板，安装时无需额外打孔适配。设计阶段重点考量了户外长期使用的抗风载需求，

　　支架连接节点均采用防松螺栓搭配止退垫片，调节部位的铰接轴做了加厚处理，两侧的黄色锁紧机构可在角度调整到位后快速锁止，无需额外工具即可完成倾角调节操作，日常维护时单人即可完成角度调整作业。横梁与立柱的连接部位做了应力分散设计，避免长期风振导致的连接部位疲劳开裂，组件排布采用横向四连版布局，相邻组件之间预留了均匀的散热间隙，避免组件工作时热量堆积降低发电效率，同时间隙也可引导雨水自然流下，减少组件表面积灰积水的概率。整套结构的安装边界控制较为合理，单组支架展开后横向占用长度适配四块组件的排布宽度，纵向支撑跨度经过受力校核，可在常规风压地区满足12级以下抗风要求，立柱高度预留了线缆走线空间，光伏组件的输出线缆可沿立柱内部空腔引下，

　　避免线缆长期暴露在户外被紫外线老化，也能减少线缆被外力破坏的风险。结构的转动副部位做了防锈处理，铰接轴采用不锈钢材质，配合耐磨衬套减少长期转动的磨损量，即使在沿海高盐雾地区使用，也能保证调节机构长期顺畅运作，不会出现锈蚀卡滞的问题。
