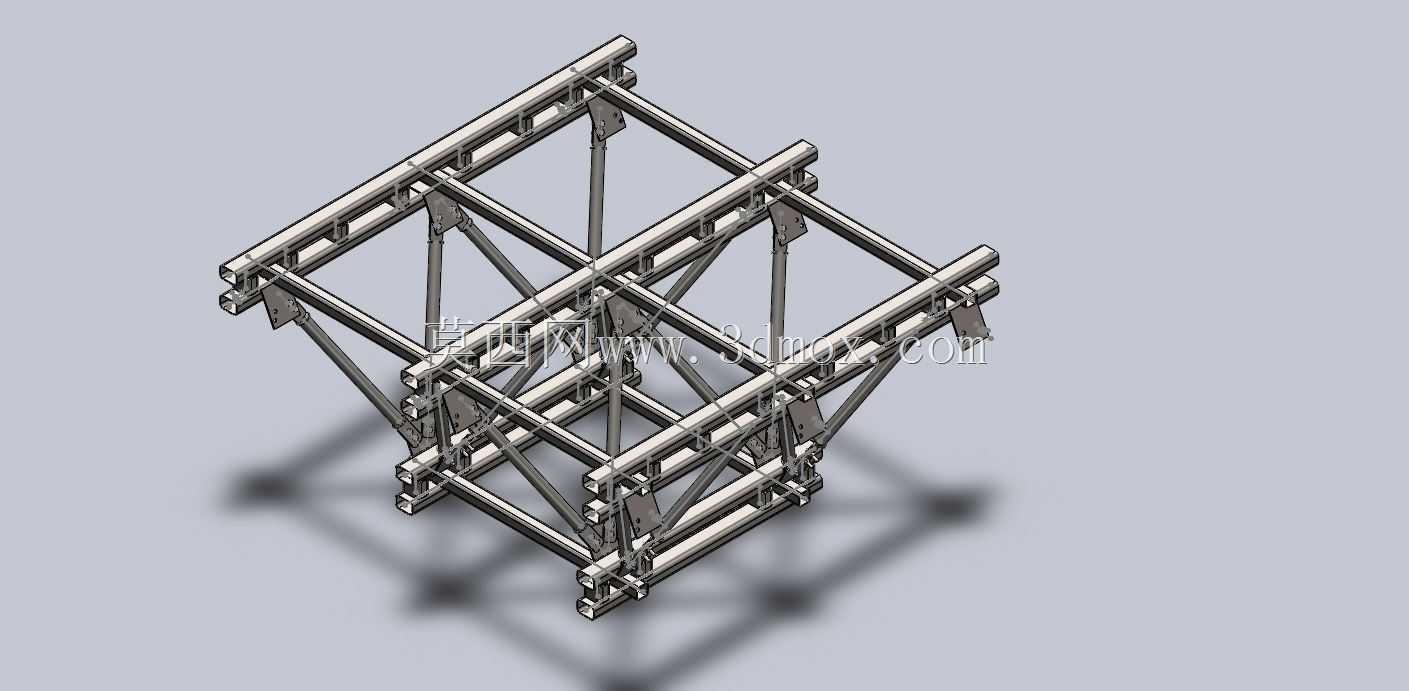

模块化桁架式型材拼接承载框架结构

　　这类桁架式拼接框架多应用在展会临建设施搭建、轻型设备承载机架、舞台灯光吊挂支撑、工业流水线侧边辅助支架等场景中，核心作用是通过标准化杆件的快速拼接，在短时间内搭出满足承载要求的稳定支撑结构，无需现场焊接作业，拆装后杆件可重复周转使用，大幅降低临时支撑结构的搭建成本与施工周期。从结构设计逻辑来看，该框架采用纵横双向主横梁作为主要受力构件，主横梁上预留了标准化的连接点位，斜向支撑杆件通过角件与主横梁锁紧，形成多组三角形稳定受力单元，抵消框架承受竖向荷载时产生的侧向分力，避免框架受载后出现平行四边形形变。主横梁采用槽型截面设计，既可以在槽内滑动安装连接螺栓适配不同的拼接跨度，也能在不额外增加整体重量的前提下提升截面的抗弯模量，

　　同等耗材下的承载能力比同规格方管焊接框架高出近三成。设计过程中优先考虑了安装边界的适配性，单根杆件的长度遵循通用模数，横向与纵向的主横梁间距可根据实际承载需求调整，斜撑的安装角度随主横梁的间距变化自动适配，不需要单独定制异形杆件，现场施工时仅需使用常规内六角扳手即可完成全部组装作业，不需要配备焊接设备、切割设备等重型施工工具。框架的整体外形为规整的立方体单元，可沿横向、纵向、竖向三个方向无限拼接扩展，单组单元的竖向承载能力可覆盖轻型设备挂载、装饰件吊挂、小型物料承载等多数常规场景，拼接扩展后的整体结构可通过增加斜撑密度的方式提升整体抗侧移能力，满足户外临时搭建时的抗风载要求。连接节点处采用的抱紧式角件设计，

　　可在锁紧后完全限制杆件之间的相对转动，所有节点的受力均通过面接触传递，避免了点接触带来的应力集中问题，长期受载下也不会出现节点松动、杆件变形的问题。框架底部的支撑脚预留了与地面基础连接的安装孔，可通过膨胀螺栓与硬化地面固定，也可搭配可调脚杯实现不平整地面的高度调平，保证框架整体处于水平受力状态，避免局部杆件受偏载出现弯曲变形。
