手动软管卷绕释放鼓结构设计

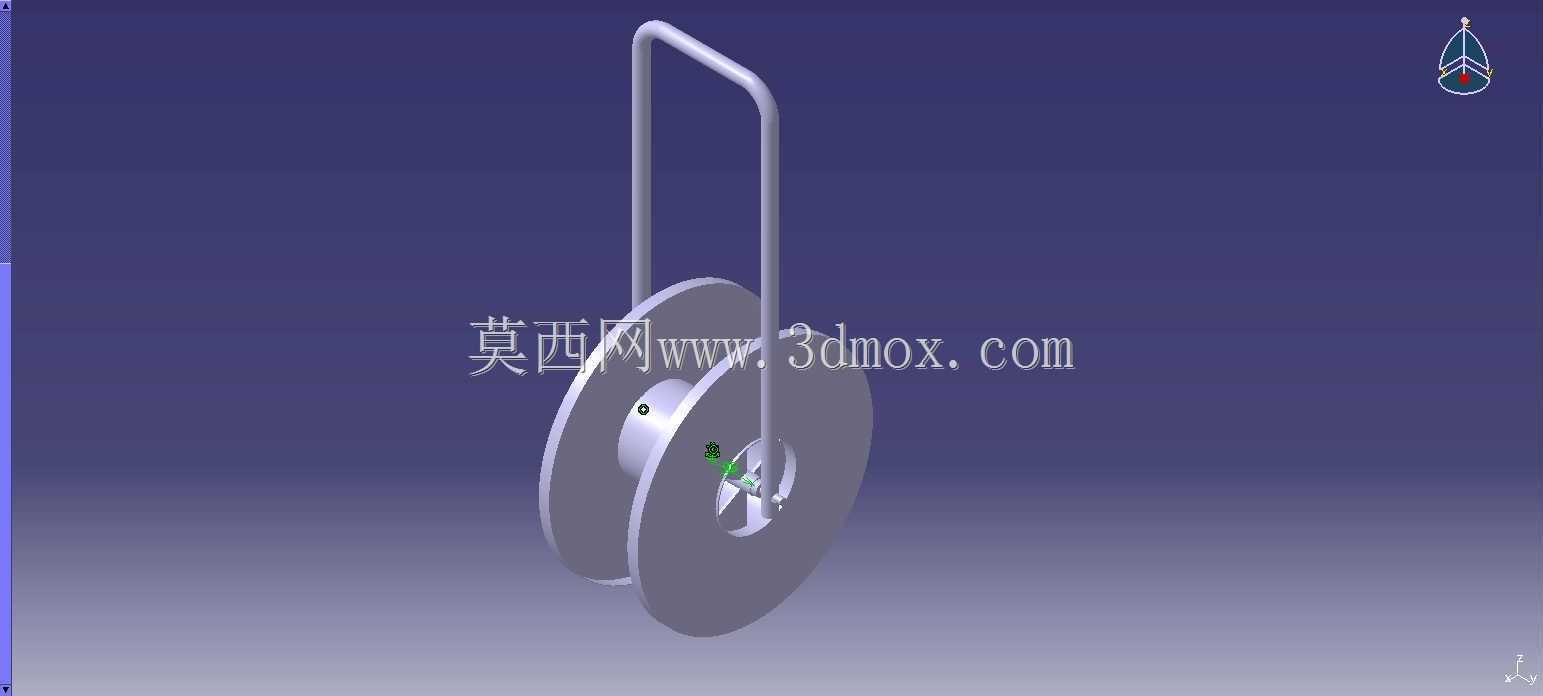

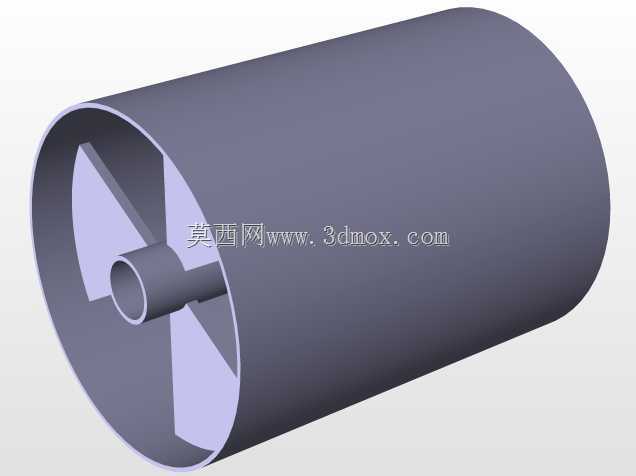

　　这款手动软管卷绕释放鼓，主要面向需要频繁收放柔性输送管路的作业场景设计，常见于车间临时供气供水、户外小型作业流体输送、消防辅助水带收纳、农用小型灌溉管路整理等工况，解决柔性软管随意堆放导致的缠绕、折损、拖拽磨损问题，同时大幅缩短管路收放的作业准备时间。从结构设计逻辑来看，整体采用双盘式轮体作为核心承载结构，两个平行布置的圆形挡盘之间预留适配软管外径的容置空间，挡盘边缘做圆弧过渡处理，避免收放过程中剐蹭软管外覆层，延长软管使用寿命；挡盘中心设置同轴的转动支撑结构，可适配固定式支架安装或者便携移动式支架搭载，安装时需预留足够的转动半径，即挡盘最大外径加上U型提手的外伸高度对应的圆周空间，避免转动过程中与周边设备、墙体发生干涉。

　　顶部的U型弯折提手一方面作为手动转动的施力结构，操作人员握持提手即可带动轮体正反向转动，完成软管的卷收与释放动作，无需额外配置驱动源，适配无电力供应的户外作业场景；另一方面提手也可作为便携搬运的握持部位，单人即可完成整台装置的转移，适配多作业点轮换使用的需求。轮体中心的管路固定位采用径向夹紧结构，可将软管的接入端固定在轮体中心位置，卷绕过程中接入端不会随轮体转动发生扭结，避免流体输送过程中因管路扭结导致的通径减小、流量受阻问题。设计过程中针对不同管径的软管适配性做了考量，挡盘间距可根据常用软管的弯曲半径做对应调整，保证卷绕时软管的弯曲半径大于其最小允许弯曲半径，避免软管内部增强层因过度弯折出现断裂、脱层问题。

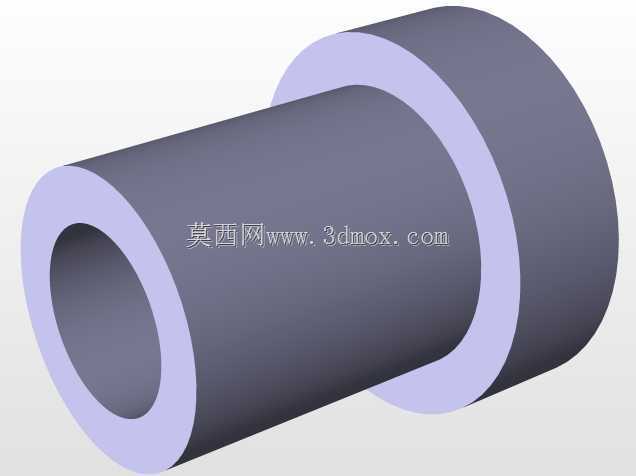

　　轮体转动部位采用低摩擦的衬套支撑，手动转动时阻力小，即使卷绕满管长度的软管，单人也可轻松完成收放操作，无需额外施加过大的转动力矩。在实际使用过程中，释放软管时只需牵拉软管自由端，轮体随牵拉动作同步转动，可根据作业需要的长度拉出对应长度的软管，不会出现多余软管散落在地面的情况；卷收时转动顶部提手，即可将软管有序逐层缠绕在两挡盘之间的容置槽内，收纳后整体结构规整，可直接放置在工具存放区或者搭载在移动作业小车上，不会因软管散乱占用过多存储空间。结构整体没有复杂的传动部件，日常维护仅需定期检查转动部位的润滑情况、挡盘固定螺栓的紧固状态即可，故障率极低，适合作为各类柔性管路的配套收纳释放装置使用。
