消防输水软管卷绕承载滚筒结构

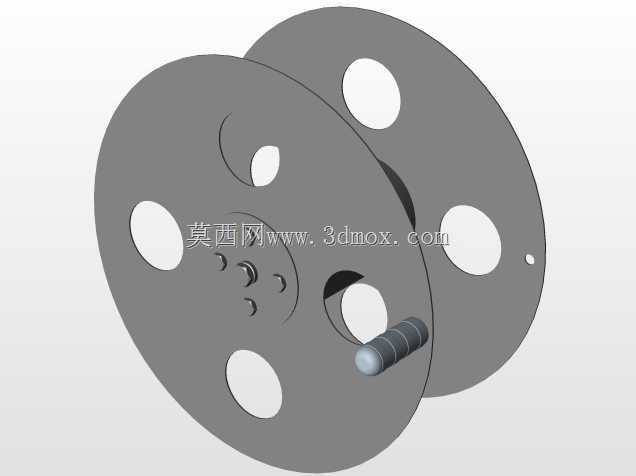

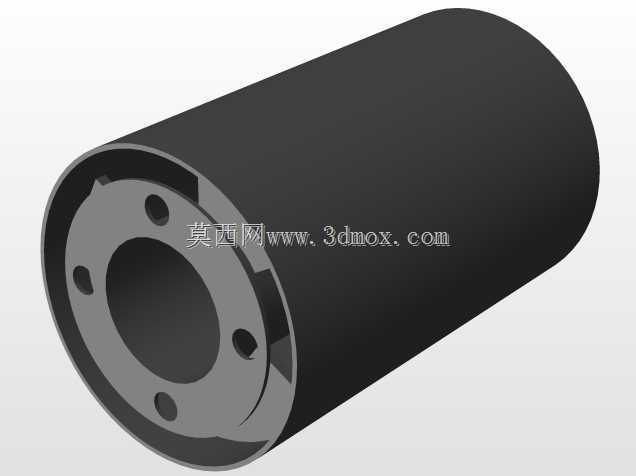

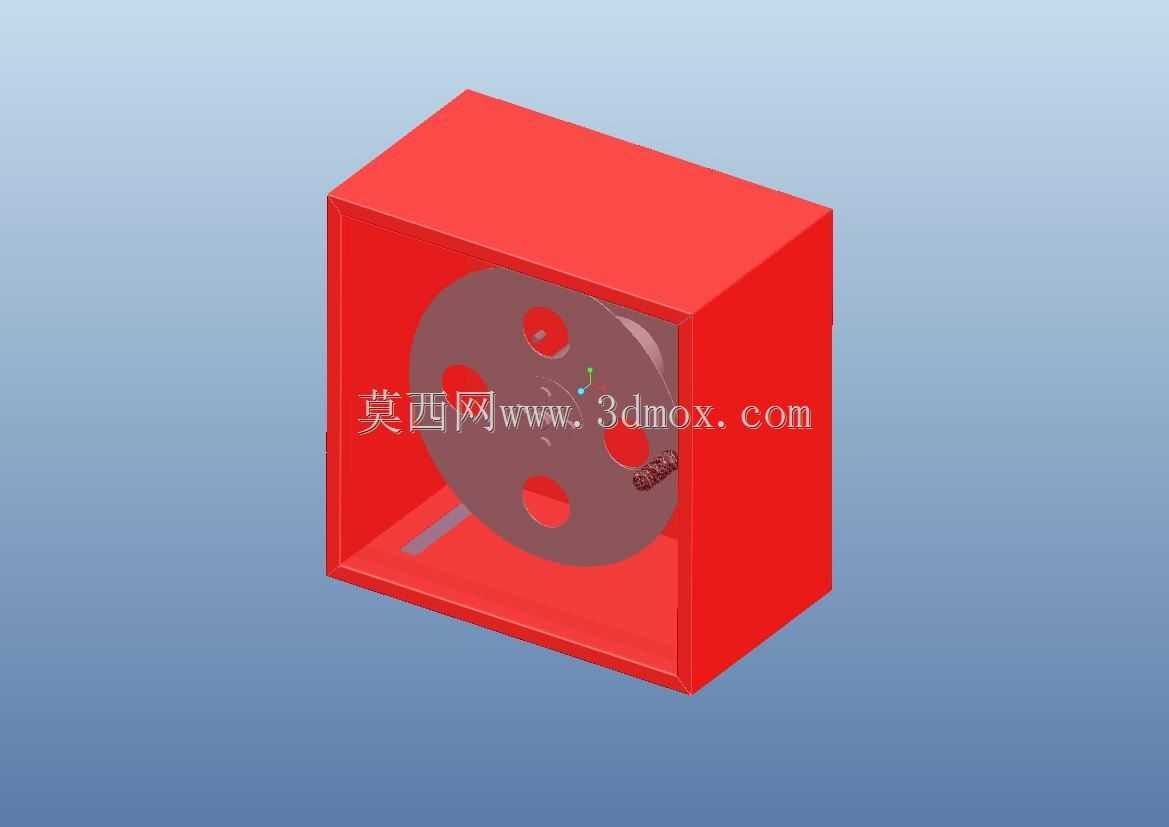

　　该滚筒构件主要应用于消防供水、园林灌溉、厂区输水作业场景中的软管收纳环节，是软管卷盘装置的核心承载部件，日常作业中承担折叠输水带的规整卷绕、有序释放功能，避免长距离输水软管随意堆放出现弯折、碾压破损、缠绕打结问题，缩短应急输水场景下的软管布设与收纳耗时。从结构设计来看，构件采用双辐板对称支撑结构，两侧圆形辐板上开设多组均匀分布的减重圆孔，在保证整体结构抗扭、抗弯强度的前提下，尽可能降低构件自身重量，减少卷盘转动时的惯性负载，同时辐板边缘做圆弧倒钝处理，避免卷绕、释放软管过程中尖锐边缘刮擦软管外层耐磨层，延长输水软管的实际使用寿命。中间的筒身采用等径直筒结构，直径匹配常用输水软管的最小弯折半径要求，

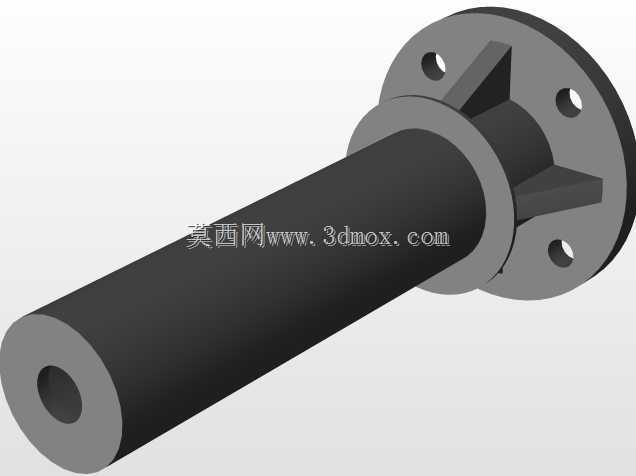

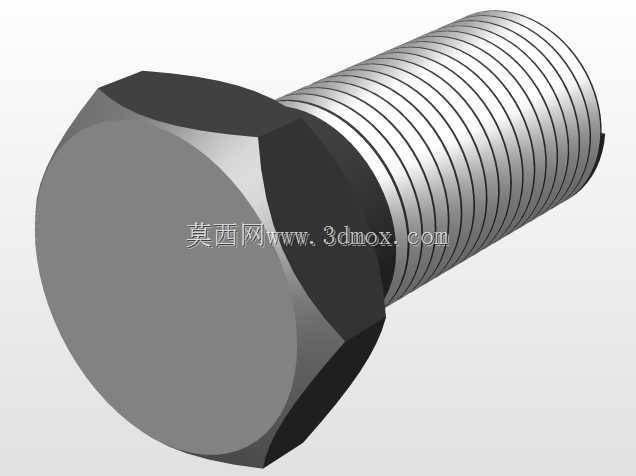

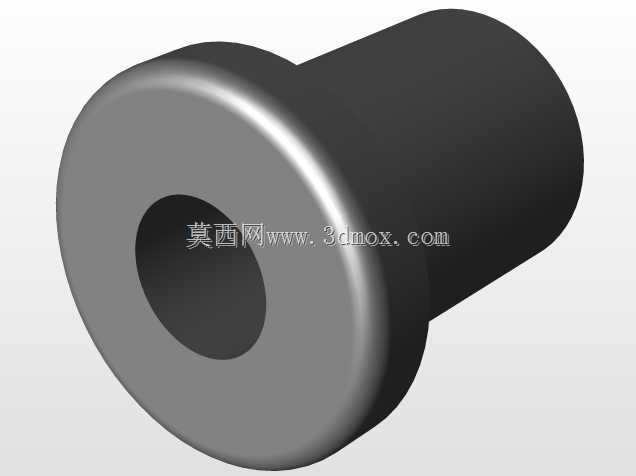

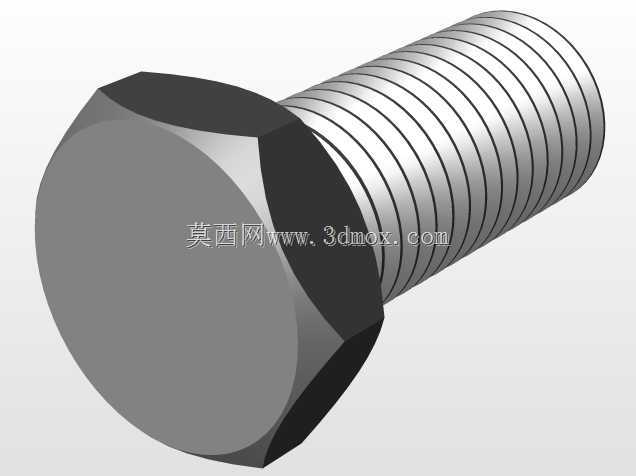

　　卷绕过程中软管不会因为弯折半径过小出现内层胶层折裂、通水截面骤减影响输水流量的问题，筒身与两侧辐板采用同轴定位连接，整体装配后径向跳动量控制在合理区间，转动卷绕时不会出现偏心晃动，保证卷绕过程平稳顺畅。安装边界方面，两侧辐板中心预留与卷盘转轴匹配的装配定位孔，孔位公差按照转动配合要求设计，可直接适配常规卷盘支架的转轴尺寸，无需额外加工转接衬套即可完成装配，辐板外侧预留的传动连接位可匹配手动摇柄或者电动驱动组件，根据使用场景选择手动或者电动驱动方式完成软管的收放作业。实际使用过程中，该滚筒可承受满管通水状态下整卷软管的重量负载，辐板的结构强度可抵抗软管卷绕过程中产生的侧向挤压力，不会出现辐板变形、筒身弯折的问题，

　　多组减重孔同时也可作为外置锁止机构的卡位，收纳完成后可通过锁销插入对应孔位完成滚筒固定，避免运输或者移动过程中滚筒自行转动导致软管松脱散落。设计阶段针对不同长度规格的输水带，可通过调整两侧辐板的间距适配不同的卷绕容量，筒身直径保持统一基准，保证不同规格产品的转轴安装位具备互换性，降低配套支架的开模与加工成本，整体结构无复杂异形曲面，常规板材切割、焊接工艺即可完成加工生产，加工精度容易控制，适合批量配套生产。
