梯形指扣式塑料握持手柄结构设计

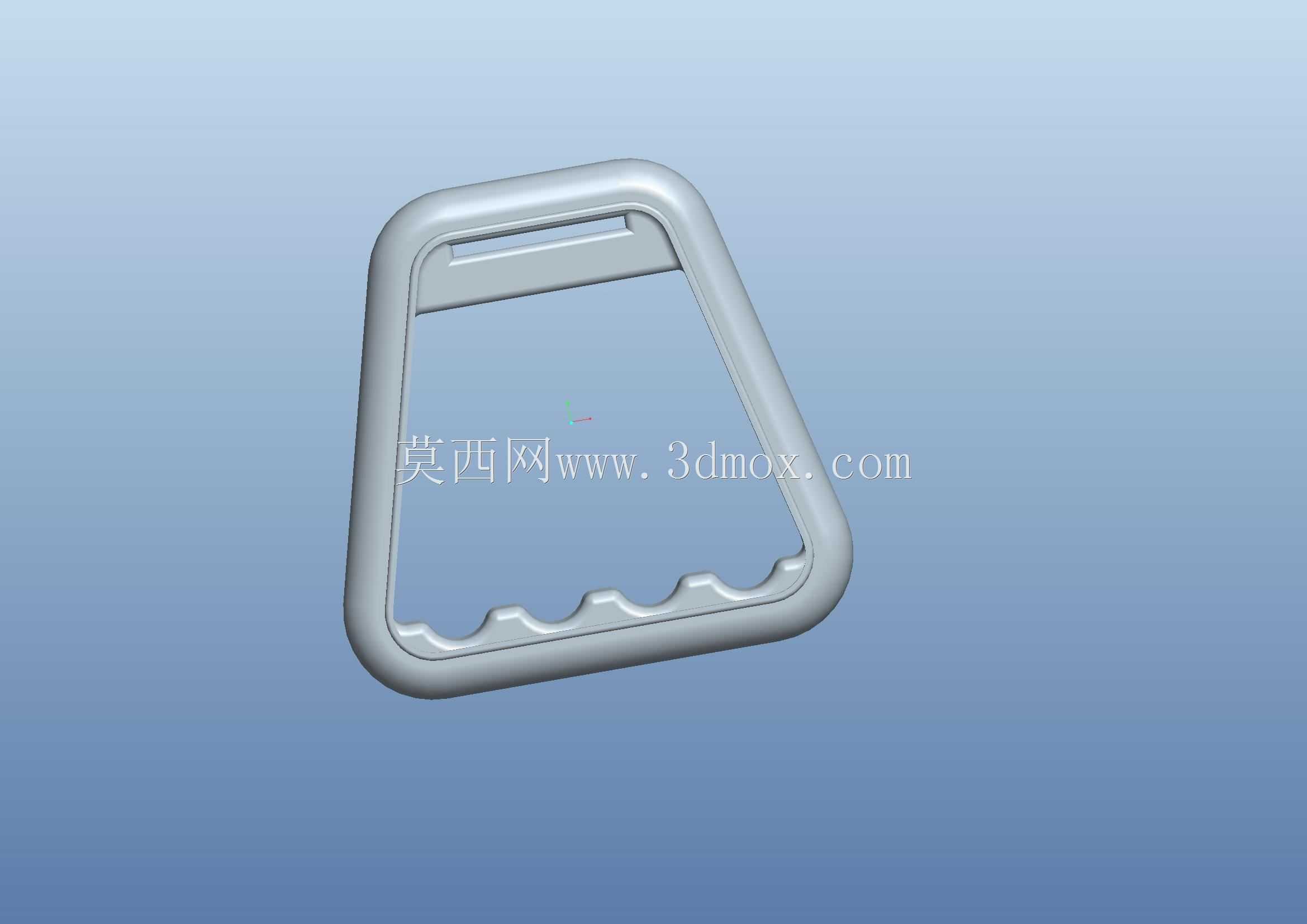

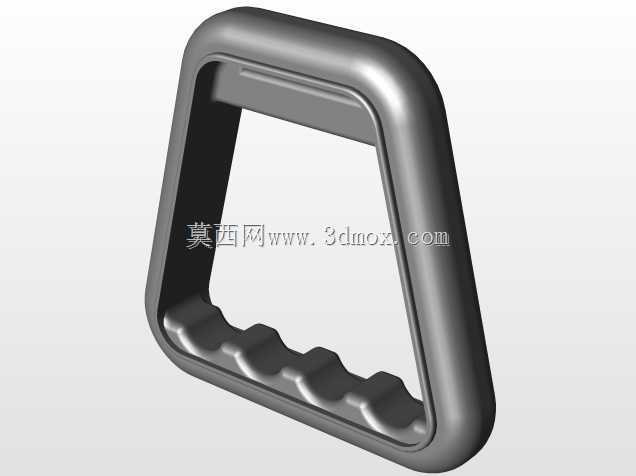

　　这款梯形指扣式塑料握持手柄，主要适配各类便携工具箱、小型检测仪器、家用清洁设备、轻量化储运箱体的手持搬运场景，日常使用中承担整机或箱体的提拉受力，同时兼顾操作时的握持防滑需求，避免搬运过程中脱手滑落造成设备磕碰或人员损伤。从结构设计逻辑来看，整体采用上窄下宽的梯形闭合框型结构，相比等宽矩形框，梯形轮廓更贴合人手自然握持时的掌指弯曲弧度，握持时手掌受力分布更均匀，长时间提拉也不易产生局部压痕。顶部设置的横向加强凸筋，一方面提升了手柄上沿的抗弯强度，避免提拉重载时上沿出现向内凹陷变形，另一方面凸筋形成的窄平面可在箱体堆叠时提供平整的支撑接触面，减少堆叠时的滑移风险。下沿内侧设置的四个连续圆弧指槽，是核心的人机工程设计点，

　　指槽弧度匹配成年人食指到小指的指腹轮廓，握持时四指可自然嵌入对应槽位，增大指腹与手柄的接触面积，相比光滑平面框型，防滑性能提升明显，即便手部沾有少量汗液或水渍，也能保持稳定的握持力。材质选型上采用通用注塑级PP或ABS材质，一体注塑成型，整体壁厚控制在2.5-3mm区间，既保证足够的结构强度承受额定提拉载荷，又能控制零件自重，避免增加整机不必要的重量负载。安装边界方面，手柄整体外轮廓尺寸适配常规小型设备的侧边安装位，框型内部的镂空区域预留足够的掌部伸入空间，成年人手掌可轻松穿过握持，安装时可通过顶部凸筋位置预留的安装孔位，采用螺丝紧固或卡扣卡接的方式与设备主体连接，安装后手柄与设备壳体之间预留3-5mm的间隙，

　　避免握持时手指与壳体发生摩擦剐蹭。结构细节上，所有外轮廓棱边都做了R2-R3的圆角过渡，没有尖锐棱角，防止握持时划伤手部，框型的四个转角位置做了局部加厚处理，对应应力集中区域提升抗扭强度，避免提拉过程中转角位置出现开裂断裂。实际使用场景中，这类塑料手柄相比金属手柄重量更轻、绝缘性能更好，不会出现锈蚀掉漆的问题，表面无需额外做防滑包覆处理，一体成型的结构生产效率高，成本可控，适合大批量量产配套，在民用消费类设备、小型工业便携仪器、家用工具收纳类产品中都有广泛的适配空间。设计过程中也充分考虑了注塑成型的工艺性，整体结构没有倒扣区域，采用简单的两板模即可完成注塑生产，脱模斜度控制在1.5度左右，成型后零件表面质量均匀，无需额外的后处理工序即可直接装配使用。
