工业设备用U型铰接金属操作手柄结构

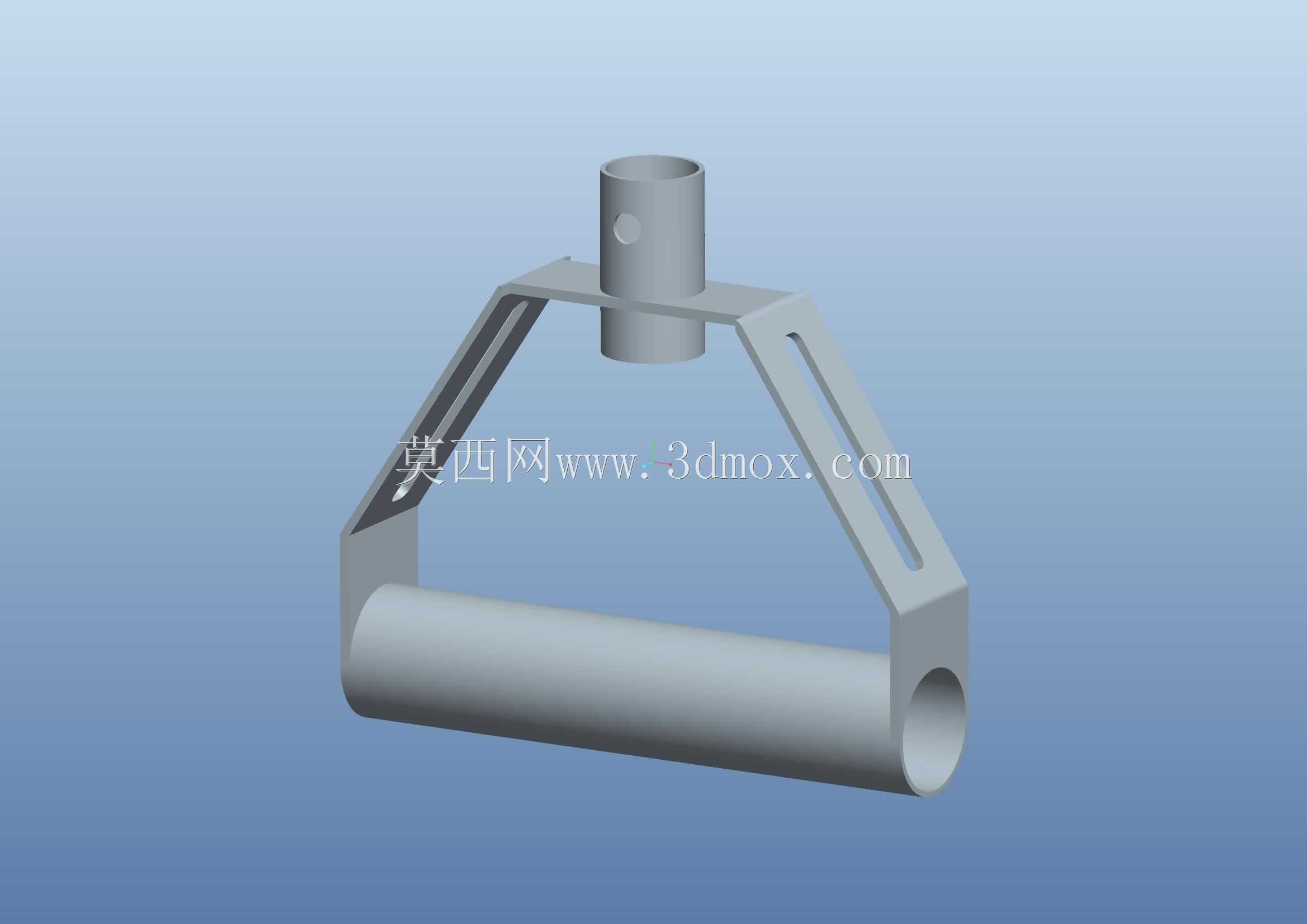

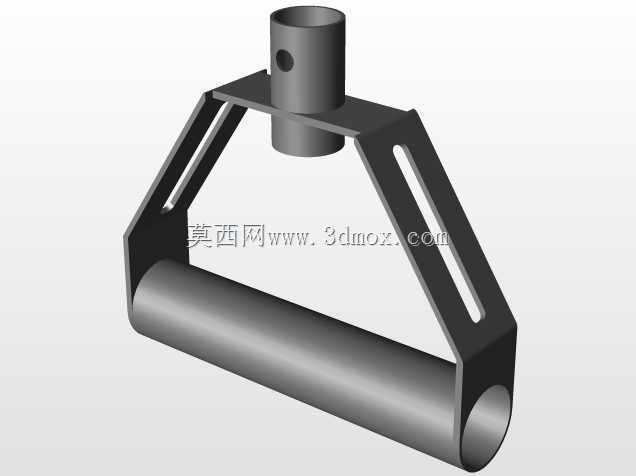

　　这类U型铰接金属手柄，常应用在需要手动操控开合、锁紧、移位动作的工业设备上，比如小型工装夹具的锁紧操作、仓储物流手推车的推行握持、轻型输送设备的档位调节拨杆、检修口盖板的启闭操作等场景，相比塑料手柄，金属材质的结构强度更高，能承受更大的操作扭矩与反复施力的疲劳载荷，在车间多油污、有轻微磕碰的作业环境下使用寿命更长。从结构设计来看，顶部的圆柱安装段是核心的铰接基准，外圆柱面做了公差配合设计，能直接穿入对应设备的安装支座孔位，侧面的定位销孔用于穿装圆柱销或者紧定螺钉，限制手柄的轴向窜动，同时保留绕安装轴的转动自由度，实现操作时的摆动动作。两侧的支撑臂采用了等宽的钣金折弯或者铣削成型结构，臂身开设的长条形槽并非减重设计，

　　实际是用于调整握持段的安装位置，或者在操作时避让周边的设备凸起结构，避免手柄摆动过程中出现卡滞，支撑臂与顶部安装座、底部握持段的连接位置都做了圆角过渡，消除应力集中点，避免反复扳动时出现焊缝开裂或者型材断裂的问题。底部的圆柱握持段是直接与操作人员手部接触的部位，外圆做了光滑无毛刺处理，直径匹配成年人手部握持的舒适尺寸，握持段的内孔为通孔设计，一方面可以减轻整体构件重量，另一方面也能在需要时穿装加长杆，增大力臂来应对需要更大操作力的锁紧场景。在安装边界上，这类手柄的摆动范围由两侧支撑臂的夹角决定，设计时已经预留了足够的转动间隙，安装时只需要保证顶部安装座的轴线与设备铰接支座的孔位同轴，穿入定位销后即可完成装配，

　　不需要额外做复杂的配合加工，适配性较强。从受力角度分析，操作时施加在握持段的力会通过两侧支撑臂均匀传递到顶部的铰接座，不会出现单侧受力偏载的情况，支撑臂的厚度与材质选型匹配常规手动操作的载荷上限，正常使用下不会出现塑性变形，表面的金属氧化或者喷塑处理也能适应车间潮湿、有切削液飞溅的环境，不会轻易出现锈蚀影响操作顺滑度。
