料仓破拱振动卸料装置结构设计

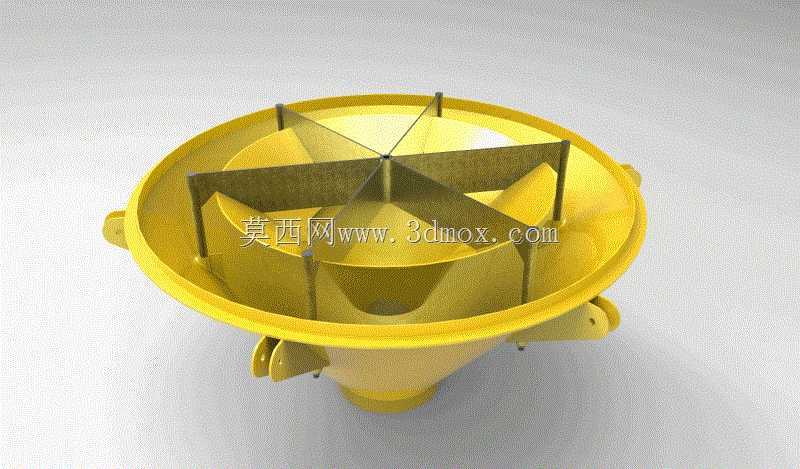

　　散料存储输送环节中，料仓出料口的物料架桥、结拱堵料是长期困扰生产运维的常见问题，这款振动卸料装置正是针对该类工况设计的出料辅助构件，可适配粮食、化工粉体、建材颗粒、冶金粉料等多种散状物料的存储料仓底部安装，替代传统的人工捅料、空气炮破拱方案，大幅降低出料环节的人工干预频次，保障连续生产的物料供给稳定性。从结构设计来看，装置整体采用上部敞口接料、下部锥斗收口出料的构型，上部圆盘形法兰边用于和料仓下口法兰对接，周向均匀分布的带孔吊耳用于穿装减振吊挂组件，可将工作时的振动载荷与上部料仓本体做柔性隔离，避免振动传导至料仓结构引发焊缝疲劳、紧固件松动等隐患。内部设置的十字形导流隔板并非简单的加强结构，其角度与高度经过反复校核，

　　一方面可将上部料仓落下的物料做均匀分流，避免物料集中冲击锥斗单侧造成偏载磨损，另一方面可配合下部的振动发生组件，将激振力均匀分散到整个接料盘面，让盘面各区域的物料都能获得足够的振动加速度，破除颗粒间、物料与壁面间的咬合摩擦力，防止物料在锥斗段堆积滞留。下部的锥段采用大锥角设计，相比普通小锥度料斗，可有效缩小物料在出料段的滑移死角，锥壁的厚度预留了足够的耐磨余量，针对磨琢性较强的物料工况，也可在锥壁内侧加装耐磨衬板而无需改动主体安装尺寸。设计过程中重点考量了安装边界的适配性，上部对接法兰的尺寸可匹配常见的1.5米至3米直径的圆形料仓下口，下部出料口可对接螺旋输送机、皮带喂料机、溜管等多种下游输送设备的进料口，

　　吊挂组件的长度预留了调节余量，可根据现场安装空间调整装置的悬挂高度，避免与周边平台、管线产生干涉。实际运行时，装置通过配套的振动源产生高频小幅振动，让内部物料始终保持流化状态，不会因长时间静置压实形成结拱，相比传统的刚性卸料斗，其出料通畅率可提升九成以上，同时振动组件做了密封防护设计，可适配粉尘较大的户外或车间内部工况，日常运维仅需定期检查吊挂减振件的老化情况即可，维护成本远低于其他破拱出料方案。
