变螺距分段螺旋输送绞龙杆结构设计

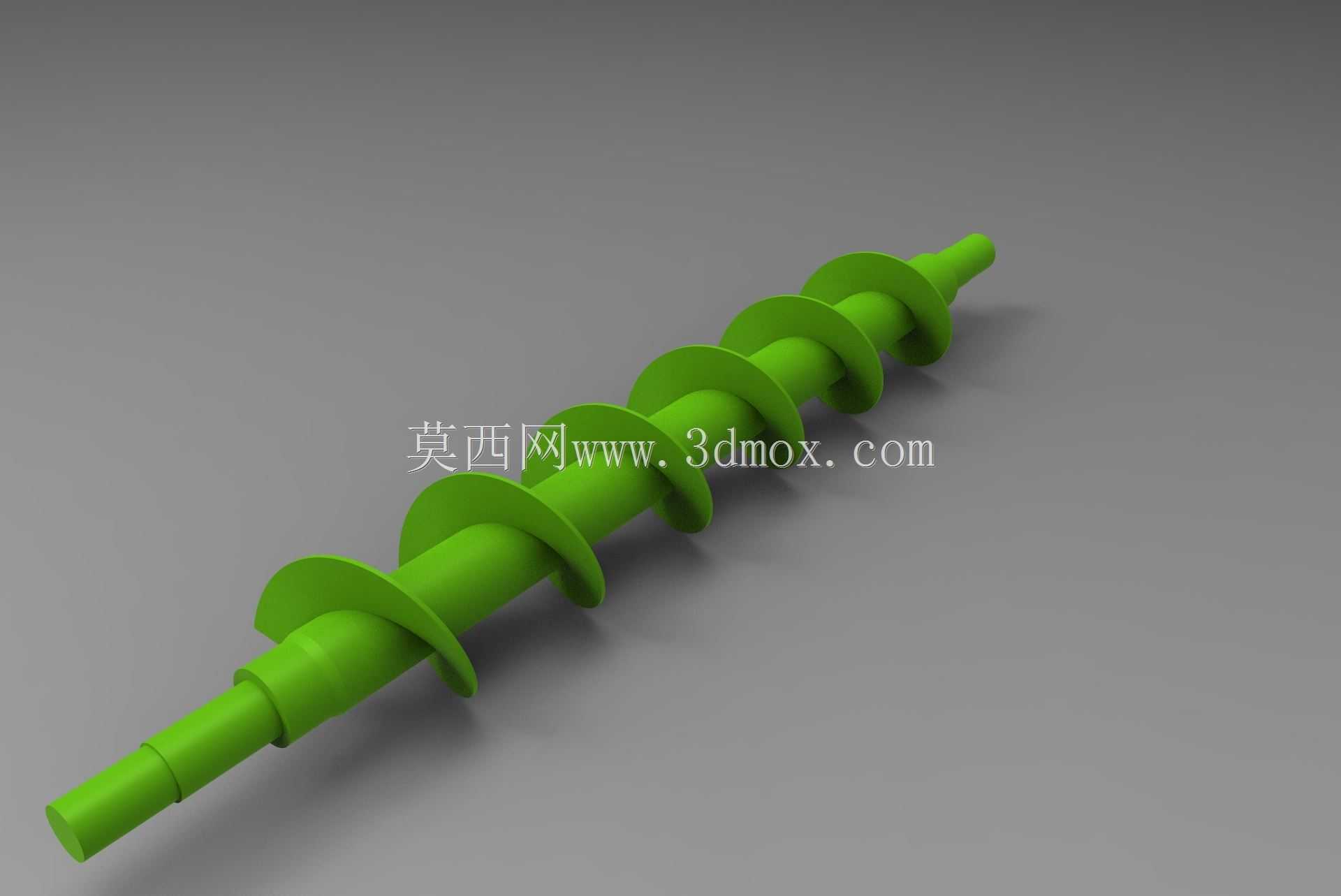

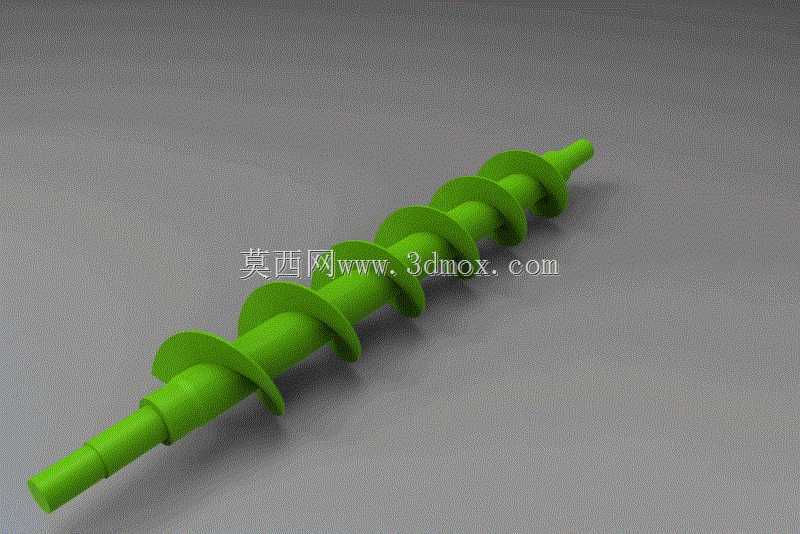

　　该螺旋杆构件为螺旋输送设备的核心工作部件，主要应用于粉体、小颗粒散料的定量输送场景，常见于小型食品加工投料单元、化工粉料分装工位、3D打印耗材送料机构以及小型农业机械的种子、颗粒肥输送环节，依靠螺旋叶片的旋转推力推动物料沿杆体轴向移动，完成物料的定向输送与定量给料作业。从结构设计来看，杆体采用等直径圆轴作为基体，沿轴向布置多组连续螺旋叶片，叶片采用变间距排布设计，靠近进料端的叶片螺距更大，可快速抓取落入料腔的散料，避免进料口物料架桥堵塞，随着物料向出料端推进，叶片螺距逐步收窄，可对输送过程中的物料形成轻微挤压，排出物料间隙裹挟的空气，提升出料端的物料密实度，保证定量给料的精度稳定性。杆体两端预留等直径光轴安装段，

　　安装段直径小于螺旋叶片的根径，可直接适配标准深沟球轴承的安装孔径，安装时两端轴段分别穿入输送腔体两端的轴承座内，配合轴用挡圈即可完成轴向定位，无需额外设计定制连接法兰，能有效降低配套腔体的加工难度与装配成本。螺旋叶片的外径与输送腔体的内壁预留0.5-1mm的均匀间隙，既避免叶片旋转时与腔体内壁发生刮擦干涉，又能减少叶片与腔壁之间的物料残留，降低不同批次物料输送时的交叉污染风险。叶片与杆体的连接采用整周满焊结构，焊接后做打磨平滑处理，不存在凸起焊瘤或直角缝隙，可避免输送粘性粉料时出现物料挂壁残留的问题，日常清理维护时只需通入压缩空气吹扫即可完成腔体内清洁。杆体末端做小直径锥面过渡设计，可在装配时快速对准轴承内圈与密封件的安装孔，

　　降低装配对位难度，同时锥面结构可在物料输送至末端时起到导流作用，避免物料在端盖处堆积卡滞。设计过程中针对不同物料的输送特性调整了叶片的螺旋升角，针对流动性较好的塑料颗粒、谷物类物料，螺旋升角设置为18度，兼顾输送效率与运行稳定性；针对流动性较差的超细粉体、粘性粉料，可将螺旋升角调整至15度，避免物料随叶片同步空转，保证输送效率稳定。该构件的整体长度可根据输送腔体的实际长度做等比例缩放，叶片外径可根据输送量需求调整参数，适配不同产能的输送设备选型需求，整体结构无复杂异形曲面，常规车削加焊接工艺即可完成加工，制造成本较低，适合批量配套生产。
