带拉伸段双钩扭簧结构设计

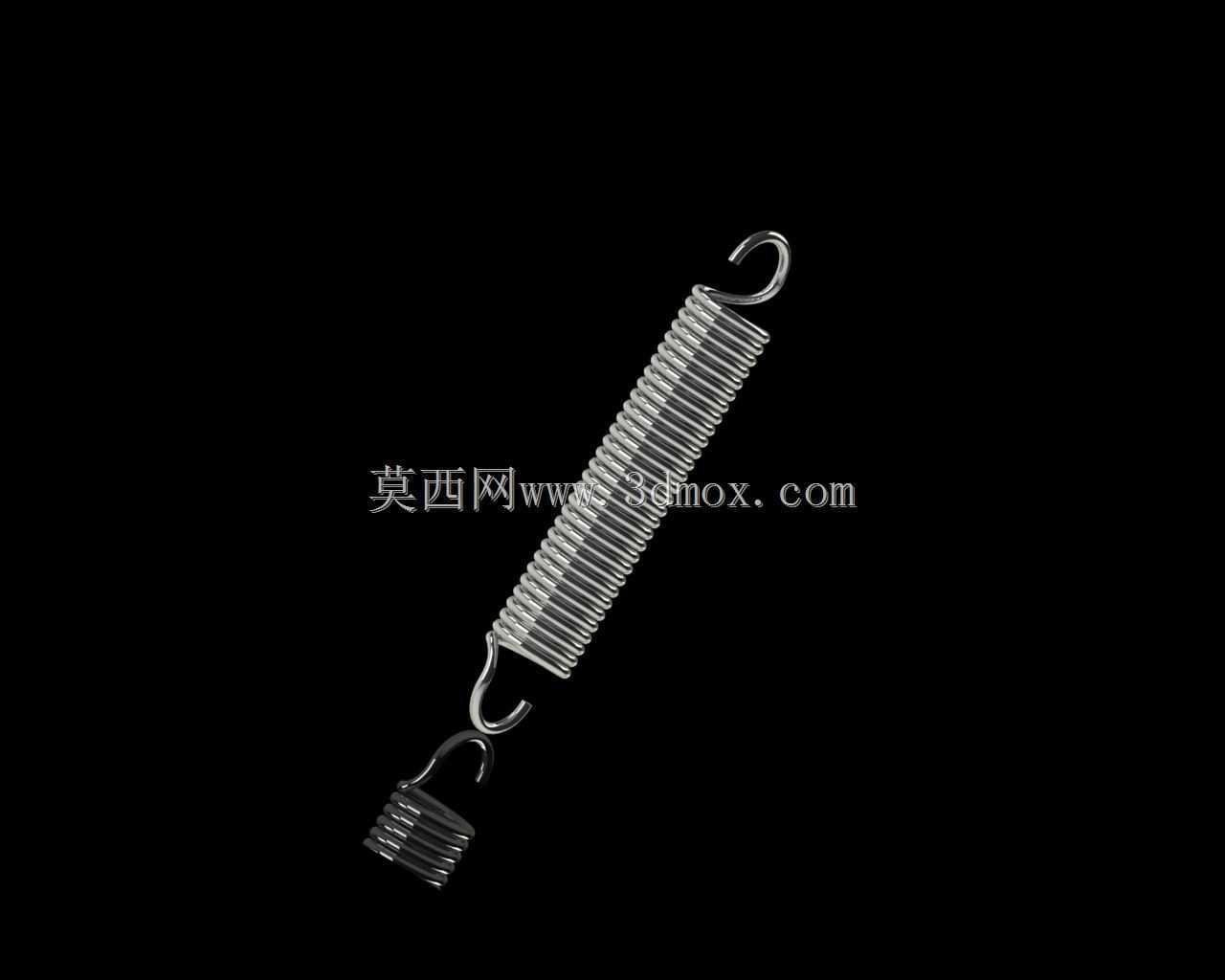

　　这款弹性元件在结构上融合了扭转弹簧与拉伸弹簧的双重特性，一端为多圈密绕的扭簧工作段，另一端延伸出等节距拉伸螺旋段，两端均配置弯钩式安装接口，可同时满足扭转复位与拉伸缓冲的复合受力需求。在实际设备应用中，这类复合弹簧常被用于小型代步车的操纵机构复位、电气外壳翻盖的开合缓冲、小型机具的扳机回弹等场景，能够在有限安装空间内同时提供两个方向的弹性力，减少设备内部弹性元件的布置数量，简化整体装配结构。从设计思路来看，建模时首先确定两端安装钩的中心距作为核心安装边界，扭簧段的圈数根据所需扭转力矩匹配，线径选取兼顾弹性极限与抗疲劳性能，拉伸段的节距设计需保证在最大拉伸行程下相邻簧圈不发生并圈挤压，避免应力集中导致的簧圈断裂。

　　两端弯钩的弯折半径严格匹配对应安装销的直径，弯折处做圆弧过渡处理，避免安装使用过程中出现应力集中断裂的问题。外形尺寸方面，扭簧段的外径需适配安装槽的孔径，预留0.2-0.5mm的装配间隙，避免工作过程中簧圈与安装槽侧壁发生摩擦磨损；拉伸段的自由长度需匹配安装位的初始间距，保证装配后存在轻微预拉力，避免设备运行过程中弹簧出现松脱异响。建模过程中对螺旋线的升角做了精准控制，扭簧段为无间隙密绕结构，保证扭转受力时各圈受力均匀，拉伸段的等节距螺旋线平滑过渡，两段衔接处做相切处理，避免应力突变。安装边界上，两端弯钩的开口方向根据实际装配空间做了角度适配，可直接卡入对应安装销，无需额外调整即可完成装配，适配多数小型机械的紧凑安装空间。

　　这类复合弹性元件相比单一功能的弹簧，能够在狭小空间内实现双向弹性作用，在小型消费类机械、代步工具、电气柜体等场景中应用广泛，建模时需重点关注两段簧体的衔接处结构强度，以及弯钩处的应力分布，通过螺旋线与扫掠特征的精准配合，还原簧体的真实形态，为后续的受力仿真、装配干涉检查提供准确的模型基础。
