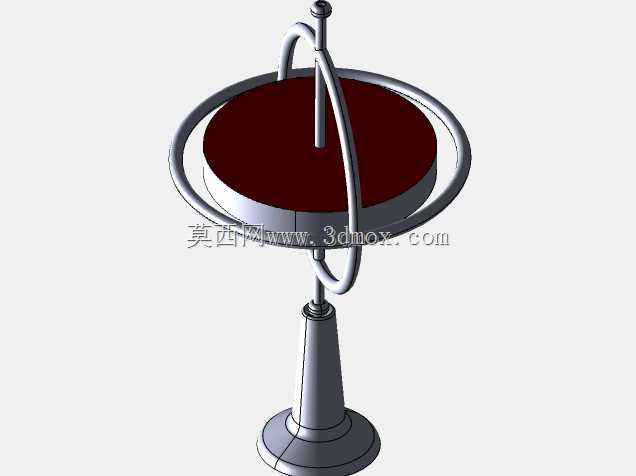

高精度机械陀螺仪教学演示结构模型

　　在惯性导航、姿态检测相关的工程教学与原理验证场景中，这类机械陀螺仪结构是核心的演示载体，其核心作用是依托角动量守恒特性，直观展现定轴性、进动性等刚体力学规律，帮助从业者快速理解惯性器件的工作逻辑。从结构设计逻辑来看，该模型采用对称式布局，核心转动部件为中部的圆盘形转子，转子通过环形万向支架与中心立轴连接，可实现多自由度转动，支架与转子的配合间隙控制在极小范围，避免转动过程中出现旷量影响演示精度。底座采用上窄下宽的锥台结构，底部为平面支撑面，可直接放置在水平工作台面，无需额外固定结构，整体重心落在底座支撑面的几何中心范围内，保证转子高速转动时整体装置不会出现倾覆。转子部分采用薄圆盘结构设计，尽可能将质量分布在远离转动轴的外缘位置，

　　在相同质量下获得更大的转动惯量，提升转动过程中的稳定性，延长惯性转动的持续时间，适配教学演示中对现象观察的时长需求。万向支架的两个环形构件采用同轴嵌套设计，转动副的轴线相互垂直且均与转子自转轴交于一点，保证转子的自转轴可在空间内自由调整角度，完整复现陀螺仪在受到外力矩时的进动表现。中心立轴与底座采用过盈配合连接，保证支架支撑的刚性，避免高速转动时出现共振抖动。在实际应用场景中，这类结构除了用于高校机械原理、大学物理课程的课堂演示外，也可作为小型惯性传感装置的原理验证载体，帮助结构设计人员掌握多自由度转动副的配合公差设计、转动惯量匹配等工程要点。建模过程中需重点关注各转动副的同轴度约束，环形支架的内外径尺寸匹配，

　　以及转子的质量分布参数设置，保证虚拟仿真时的力学表现与实物一致。安装边界方面，该装置仅需平整硬质支撑面即可使用，无额外外接安装接口，整体外轮廓的最大回转直径由外侧环形支架决定，立轴高度与底座高度比例经过优化，既保证转动时的操作空间，也避免整体重心过高带来的不稳定问题。各转动部件的接触面均做光滑处理，减少转动过程中的摩擦阻力，降低能量损耗，让转子的惯性转动时长能够满足演示需求。
