内燃机传动用多拐曲轴结构设计

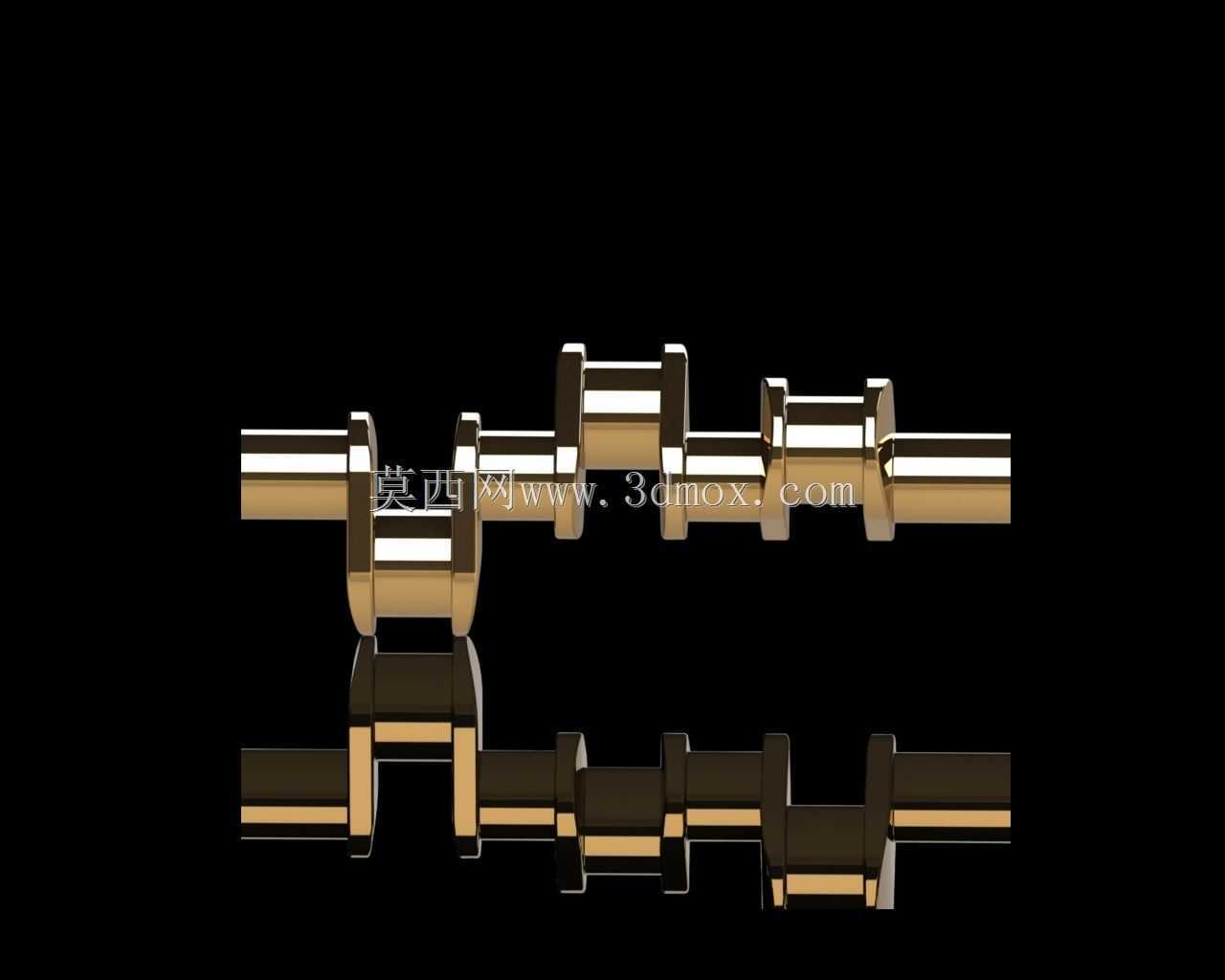

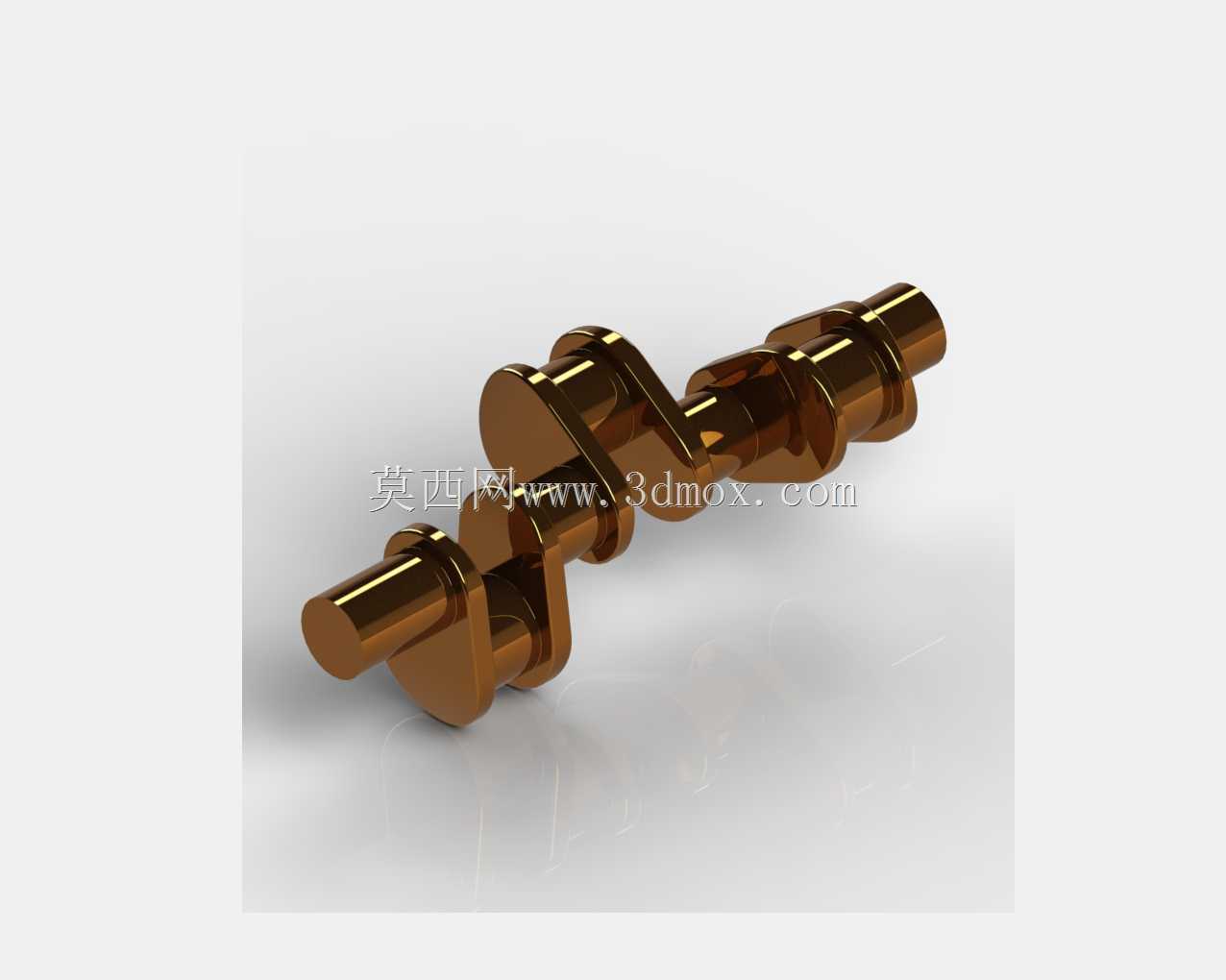

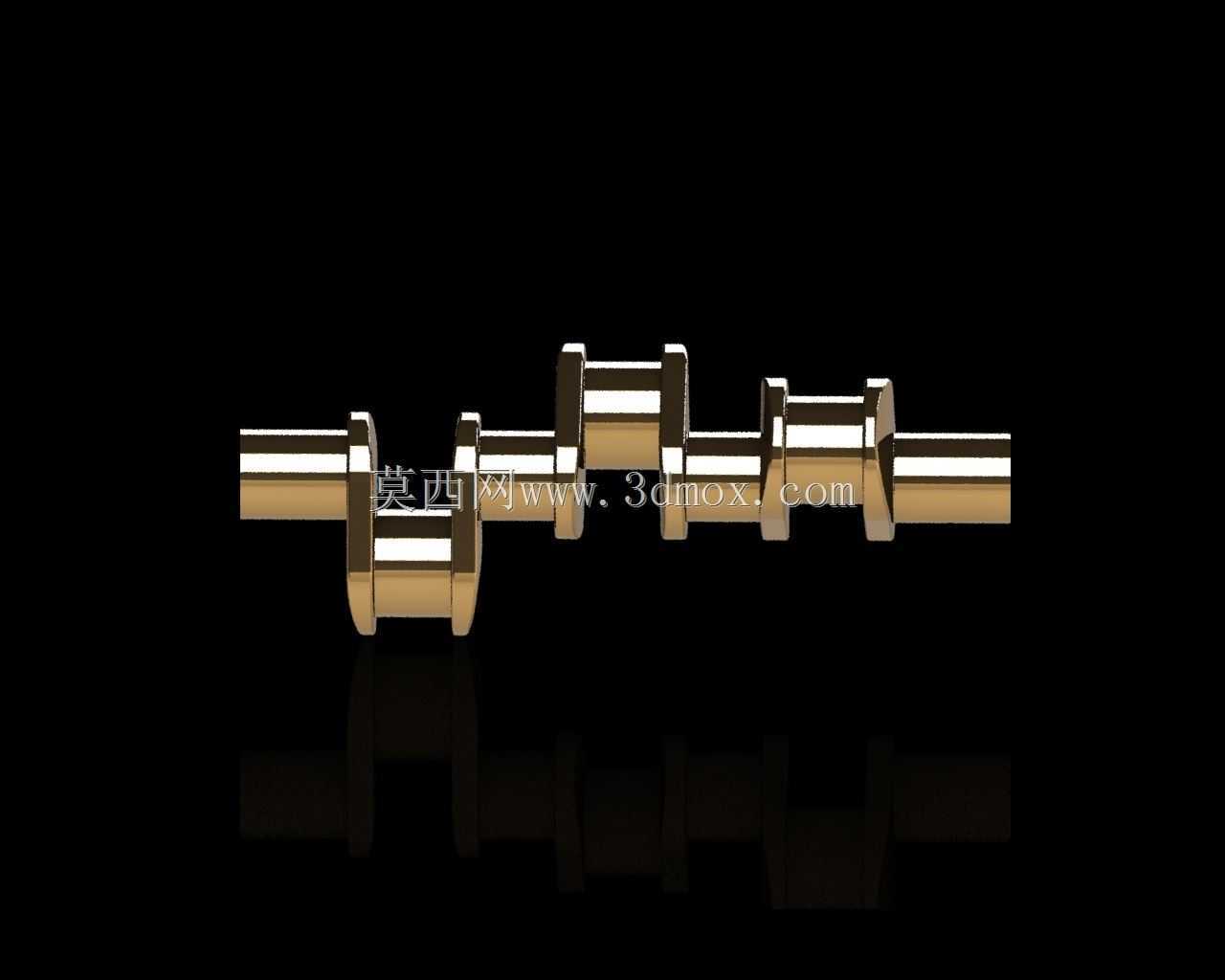

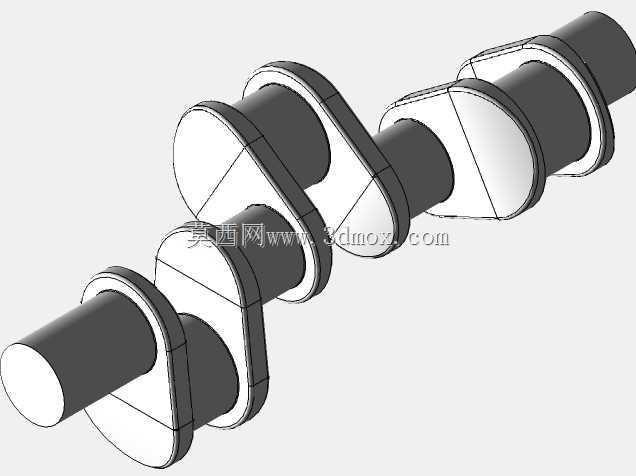

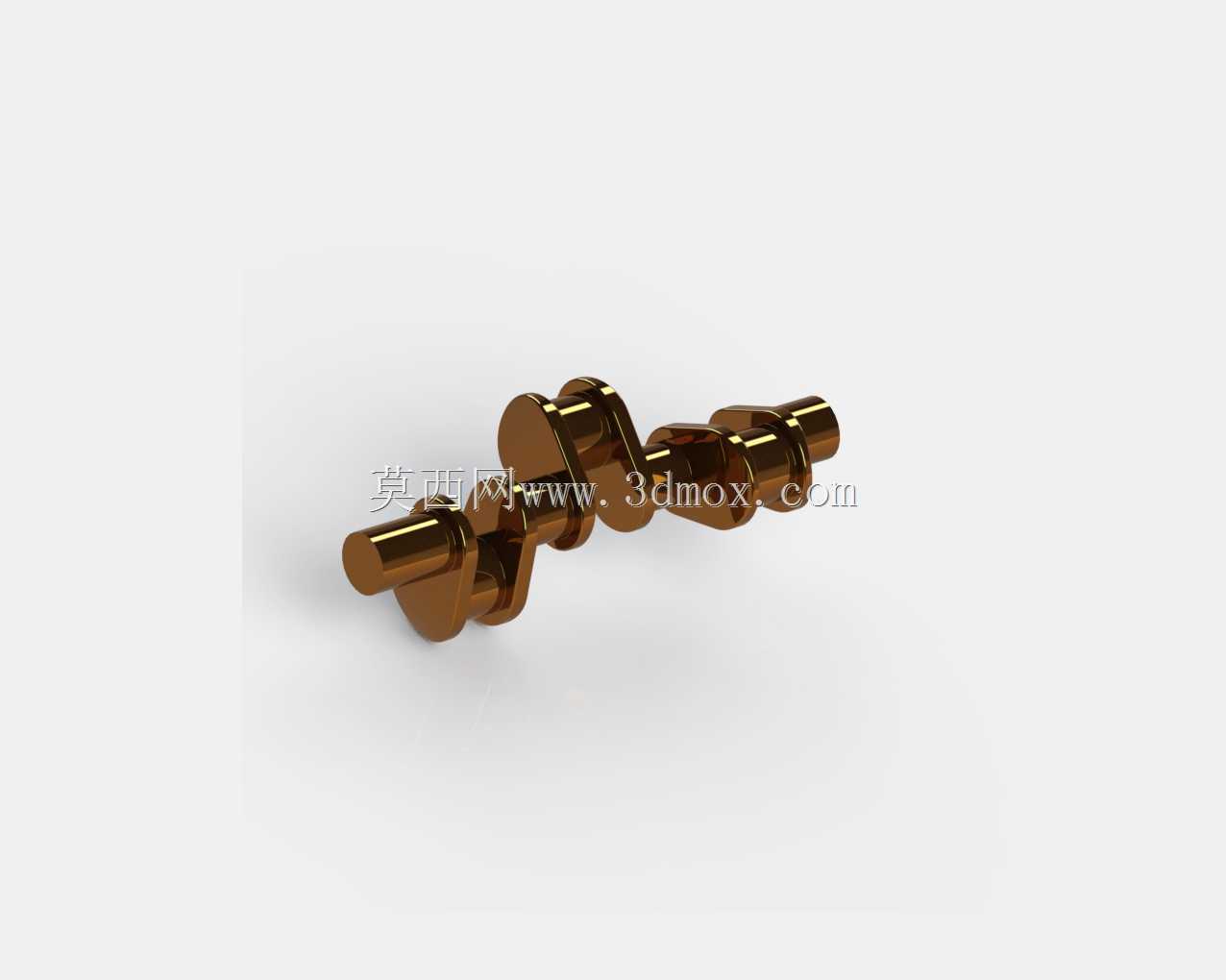

　　在往复式内燃机的动力传递链路中，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是动力总成中受力工况最复杂的核心部件之一。这款多拐曲轴的结构设计，完全匹配直列四缸内燃机的做功顺序排布，四个曲柄销按照180度相位角间隔布置，能够保证四个气缸的做功行程均匀错开，让整机运转过程中的扭矩输出更平顺，降低一阶、二阶往复惯性力带来的整机振动。从结构细节来看，每个曲柄销两侧都配置了平衡重结构，平衡重的外形轮廓经过偏心配重优化，能够抵消曲柄销、连杆大头在高速旋转时产生的离心惯性力，同时平衡部分活塞连杆组往复运动产生的一阶惯性力，减少曲轴运转过程中对主轴承座的冲击载荷，提升主轴承的使用寿命。曲轴的主轴颈采用等直径设计，

　　统一的轴颈尺寸能够降低加工过程中的刀具换型成本，也方便后续维修环节的轴瓦选配，主轴颈与曲柄销之间的过渡圆角采用大圆弧滚压强化结构，能够有效分散应力集中，避免长期交变载荷作用下出现圆角位置的疲劳断裂问题。从安装边界来看，曲轴的轴向定位依靠中间主轴颈两侧的止推片实现，轴向窜动间隙控制在合理范围内，既不会因为间隙过大导致配气正时、点火正时出现偏移，也不会因为间隙过小导致热态下轴颈膨胀卡滞。曲轴的前端预留了正时齿轮、皮带轮的安装轴段与键槽，能够匹配正时传动系统、前端附件驱动系统的安装需求，后端则设计了飞轮连接法兰与油封轴颈，保证动力输出端的密封可靠性与连接刚度。在实际应用场景中，这类曲轴广泛适配小排量乘用车汽油机、

　　小型通用汽油机以及固定动力机组的内燃机，在设计过程中需要充分考虑不同工况下的载荷变化：启动工况下的瞬时冲击扭矩、额定转速下的持续交变弯曲载荷、超速工况下的离心力载荷都需要在结构强度校核中覆盖到位。曲轴的润滑油道采用斜向贯通设计，主油道从主轴颈表面通入，通过内部斜孔连通至曲柄销表面，能够在压力润滑系统工作时，将压力机油持续输送到连杆轴瓦与曲柄销的摩擦面，保证高负荷运转下的摩擦副润滑充分，避免出现干磨烧瓦的故障。
