多缸内燃机曲轴结构三维数模

　　曲轴作为内燃机动力输出的核心承载部件，其结构合理性直接决定整机的运转平顺性与服役寿命，这类多缸曲轴的三维建模过程，需要先梳理清楚各曲柄销的相位角排布逻辑，对应不同缸数的点火顺序做相位偏移，确保运转过程中往复惯性力与旋转惯性力能尽可能实现自平衡，减少整机振动源的输出。从实际应用场景来看，这类曲轴主要适配直列四缸往复式内燃机，广泛搭载在民用乘用车、小型工程机械、固定式发电机组等动力单元上，工作过程中需要承接连杆传递来的活塞往复推力，将其转化为旋转扭矩向外输出，同时还要驱动配气机构、机油泵、水泵等发动机附属部件运转，承受交变弯曲载荷与扭转载荷的复合作用。设计阶段首先要确定主轴颈与曲柄销的直径参数，匹配对应排量机型的承载需求，

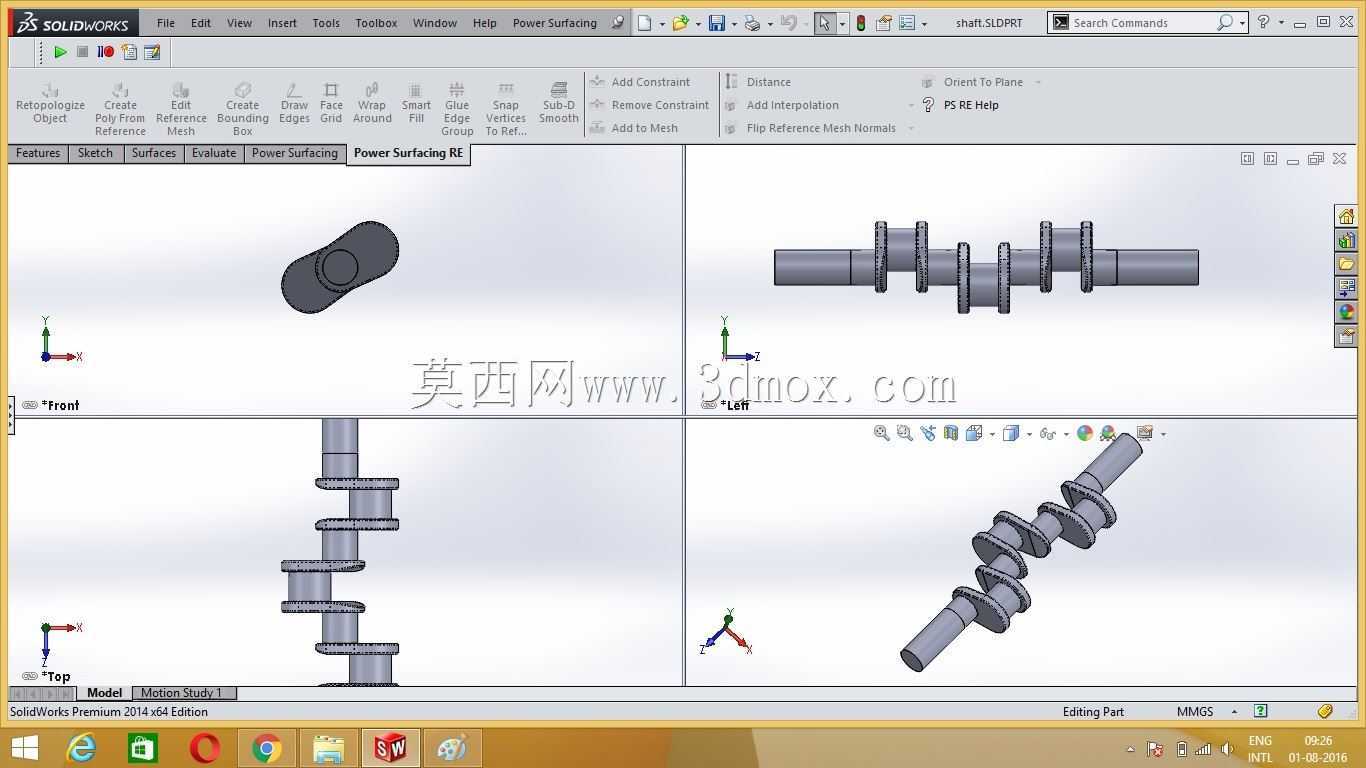

　　主轴颈的同轴度公差需要严格控制，避免装配后出现轴瓦偏磨的问题；曲柄臂的厚度与过渡圆角设计是应力集中防控的关键，圆角位置需要做平滑过渡处理，不能出现建模棱角，否则长期交变载荷作用下容易在圆角位置萌生疲劳裂纹，最终导致曲轴断裂失效。建模过程中四个视图分别对应不同的设计校验维度：单个曲柄的端面视图用来确认曲柄销与主轴颈的偏心距，也就是曲柄半径，这个参数直接决定活塞的行程长度，关联发动机的排量计算；轴向视图用来核对各曲柄的相位排布，确认相邻做功缸的曲柄夹角符合点火间隔角的设计要求；侧视视角用来校验各轴段的长度尺寸，确认主轴颈、曲柄臂、曲柄销的轴向位置匹配缸体的主轴承座安装间距，预留好止推片的安装空间，避免运转过程中出现轴向窜动超差的问题；

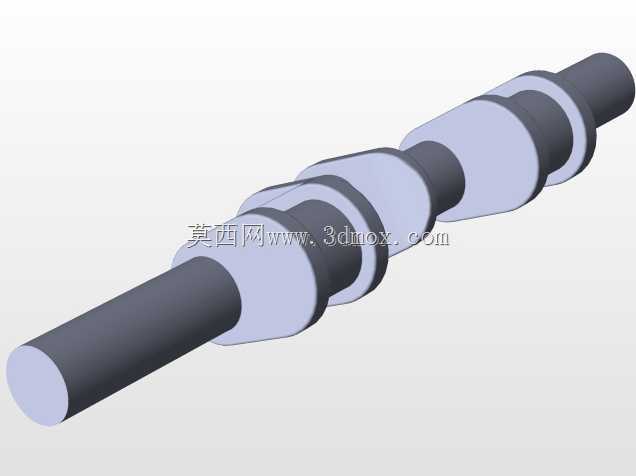

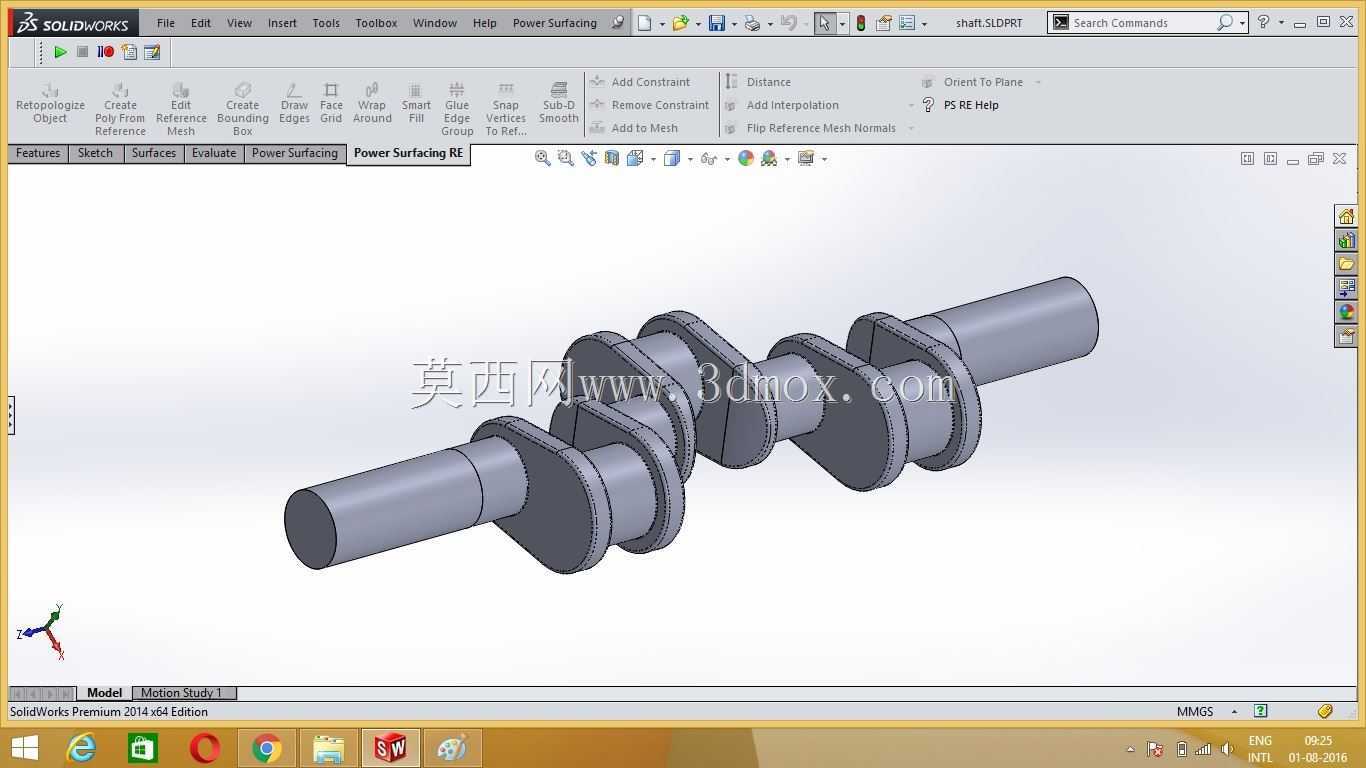

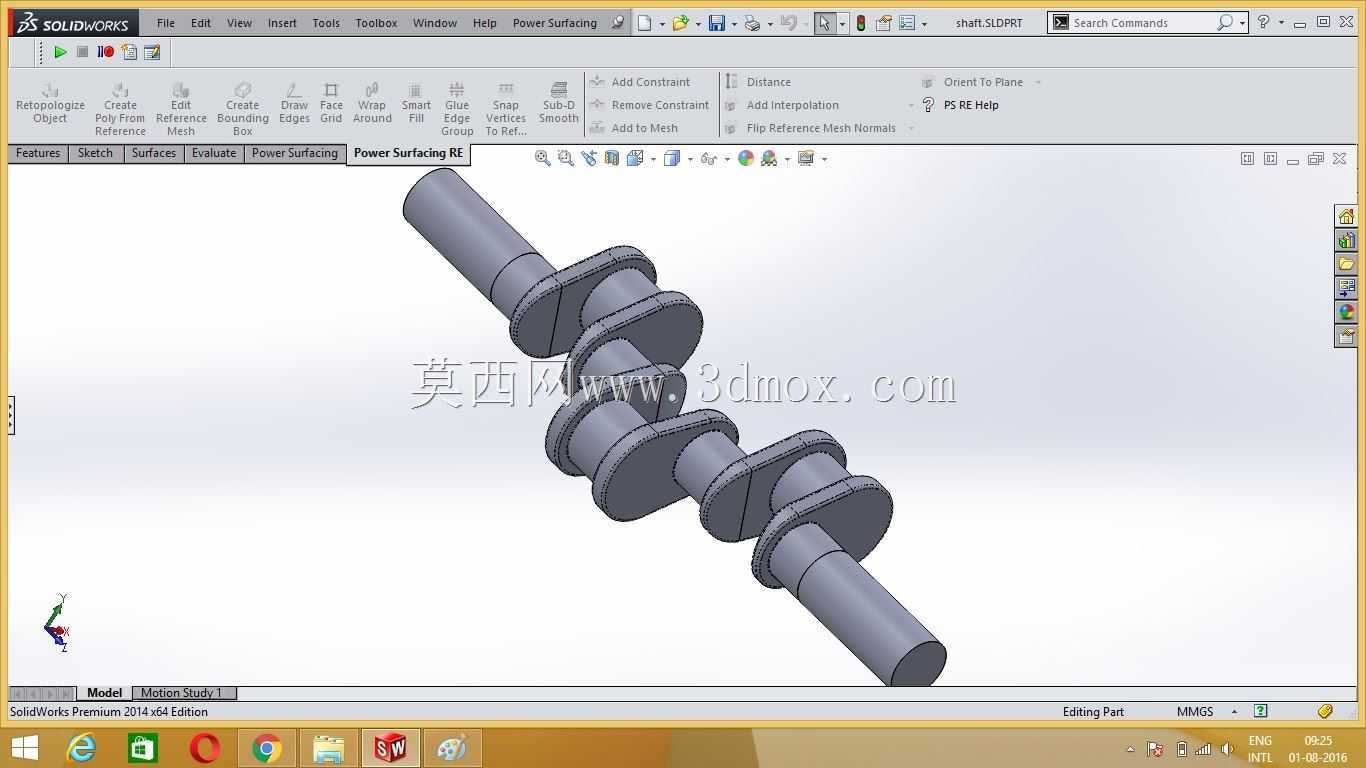

　　轴测视角则用来整体检查各段的过渡特征，确认油道孔的排布位置——曲轴内部的斜向油道需要从主轴颈表面连通到曲柄销表面，保证压力机油能持续输送到连杆轴瓦位置形成润滑膜，建模时要确保油道的贯通性，避免出现内部堵孔的结构错误。安装边界层面，曲轴的前后端分别需要匹配曲轴正时齿轮、飞轮、曲轴皮带轮的安装定位结构，前端的油封轴颈要匹配前油封的配合尺寸，后端的法兰面要对应飞轮的定位销孔与螺栓孔位置，保证动力输出连接的同轴度，所有轴颈的表面粗糙度要求在建模时也要对应结构特征做区分，为后续的加工工艺标注提供参考依据。
