异形多面体镂空结构创意机械构件

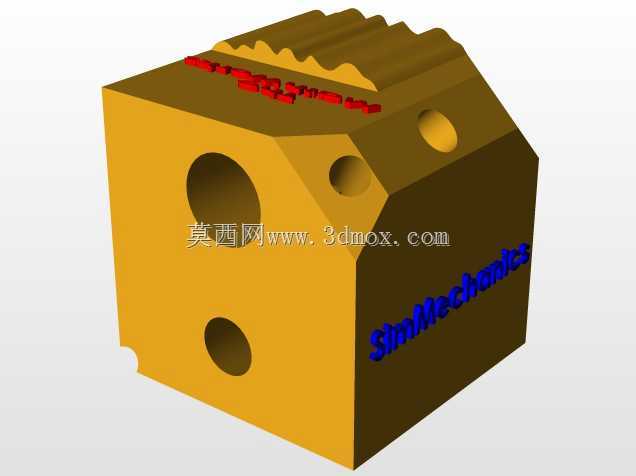

　　这类异形多面体镂空构件，最初的设计出发点是兼顾机械原理演示与工艺展示需求，在职业院校的机械认知实训课堂、工业设计成果展、创客空间作品展示区都能见到它的应用场景，既可以作为SolidWorks等三维软件建模教学的进阶练习案例，也能作为机加工工艺展示的实体样件，让初学者直观理解多轴加工、曲面成型的实现逻辑。从结构设计来看，构件以类立方体的多面体为基础基体，没有采用常规魔方的正六面等分结构，而是在相邻面做了斜切过渡处理，打破了规整立方体的生硬棱角，斜切面与相邻立面的衔接处做了R角过渡，避免应力集中的同时也让整体造型更具层次感。基体表面开设的不同直径圆孔并非随意布置，每个孔的轴线都垂直于所在面的法向，孔深根据所在面的壁厚做了适配，

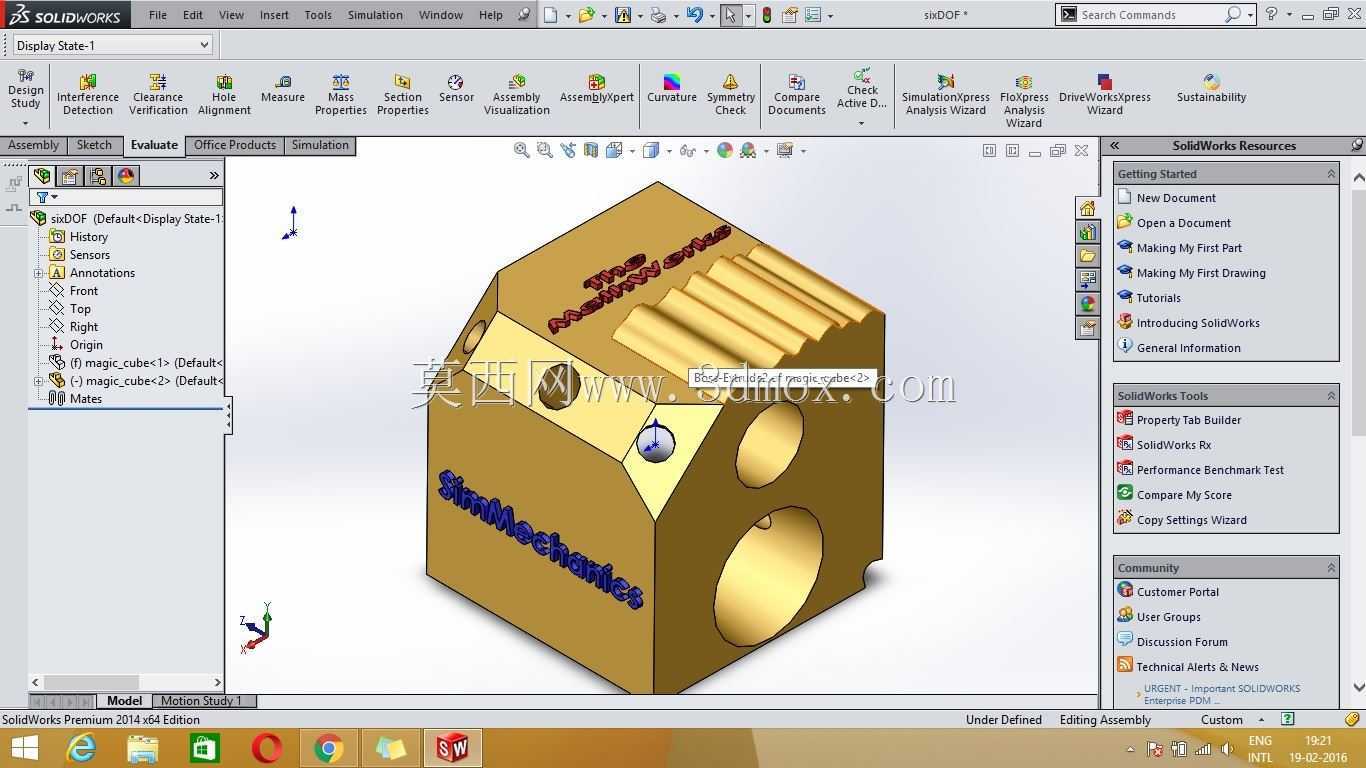

　　既不会打穿对面的结构，也能保证孔内壁的加工可达性，侧面的长条状凸起结构沿着面的斜向排布，凸起的截面为圆弧过渡的矩形，和基体一体成型，既可以作为握持时的防滑结构，也能在光影下形成错落的明暗层次，提升视觉表现力。设计过程中没有采用对称式的面特征布置，每个面的孔位、凸起排布都做了差异化处理，避免和常规益智魔方的结构产生混淆，同时也能让观察者从不同角度观察都能看到不同的结构细节。从安装与摆放的边界来看，构件底部做了小范围的平面切边，不需要额外的支撑底座就可以稳定放置在水平台面上，整体外轮廓的最大外接尺寸控制在100mm立方范围内，既适合手持观察结构细节，也不会占用过多的展示空间。结构建模阶段优先采用了多实体组合的思路，

　　先搭建基础多面体的基体轮廓，再通过切除、凸台命令逐个添加面特征，所有特征的拔模角度都控制在1度以内，不管是采用3D打印做快速样件，还是采用铝块CNC多轴加工做金属质感的成品，都能顺利脱模或者完成走刀加工，不需要额外做拆分件处理。构件表面的字符标识采用凹陷蚀刻的结构设计，和基体为同一整体，不会因为长期触摸、摆放出现脱落问题，字符的深度控制在0.3mm，既保证视觉辨识度，也不会因为过深影响整体结构强度。这类构件虽然不承担重载传动、连接类的工业功能，但在机械结构认知、建模思路训练、加工工艺演示层面有很强的实用价值，能帮助刚接触三维设计的从业者快速理解异形曲面、特征排布、工艺适配的核心逻辑，避免陷入只追求外观效果忽略加工可行性的设计误区。
