M10方螺纹丝杠螺母带拧紧支撑结构

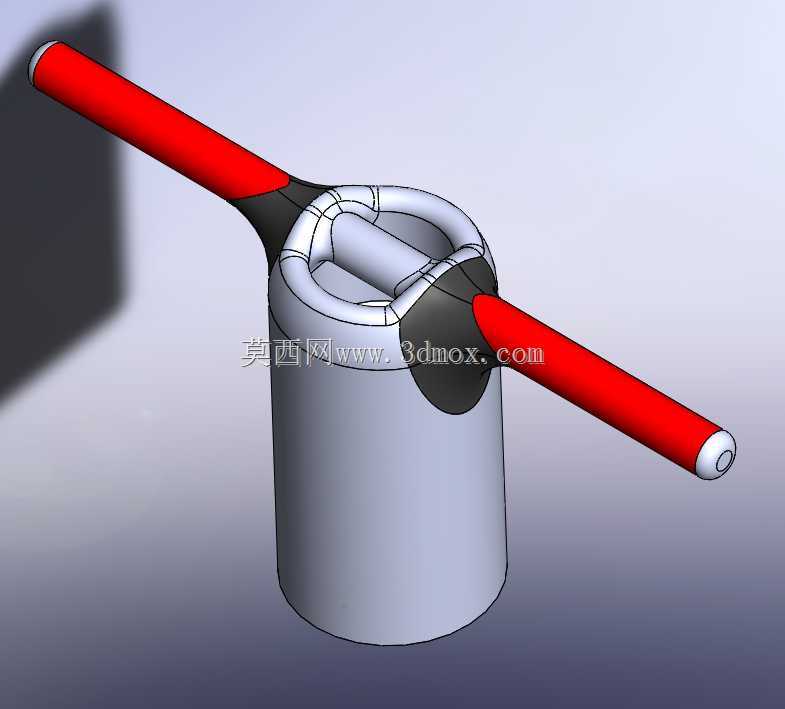

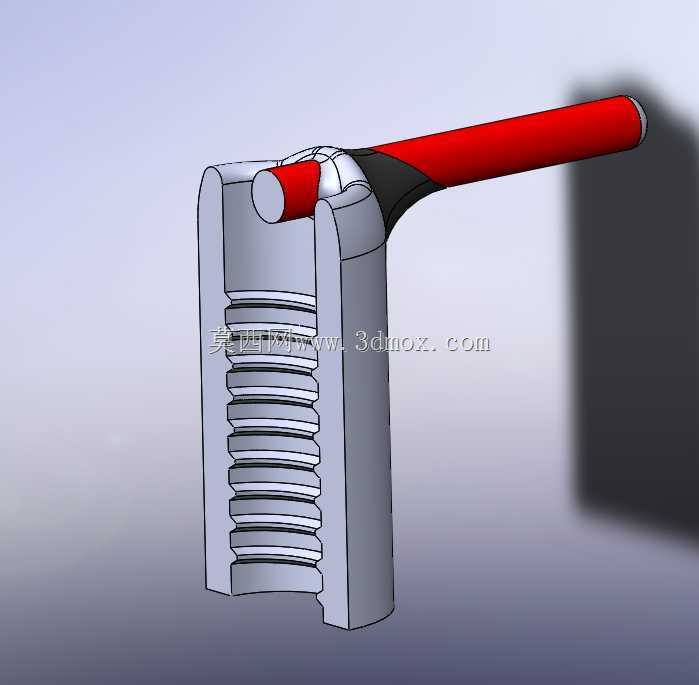

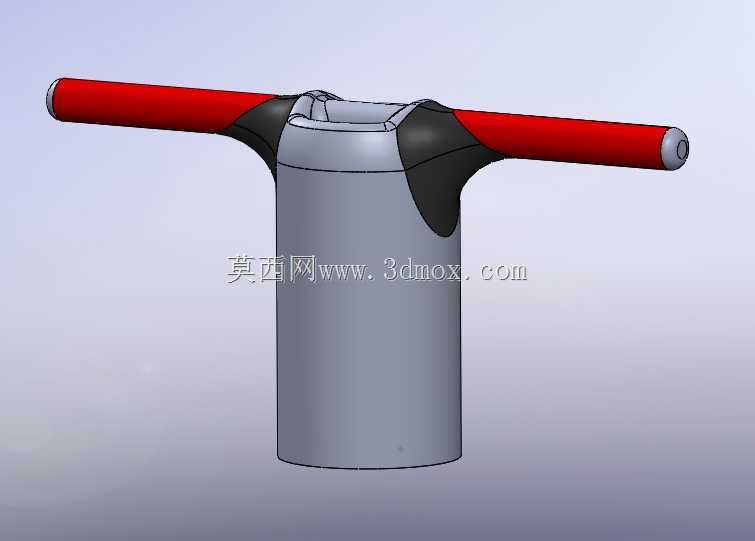

　　这款适配直径10mm轴的方螺纹传动螺母，在小型手动进给机构、轻工设备调节工位中有着非常广泛的应用场景，很多需要手动微调进给量的工装夹具、小型试验台架的调节端，都会选用这类带辅助拧紧结构的螺母，相比普通光面圆螺母，它不需要额外搭配扳手就能完成手动锁紧与调节，在设备调试、工位间距微调的场景下能大幅减少操作时的工具依赖。从功能特性来看，它采用2.116mm节距的方螺纹牙型，相比三角螺纹，方螺纹的传动效率更高，牙侧间隙更小，在做直线往复传动的时候磨损更均匀，不会因为长期调节出现明显的回程间隙，适合需要频繁微调、对进给精度有一定要求的轻载传动场景。顶部延伸出的一体式支撑握杆，是整个结构设计的核心巧思，常规的丝杠螺母如果需要手动转动，

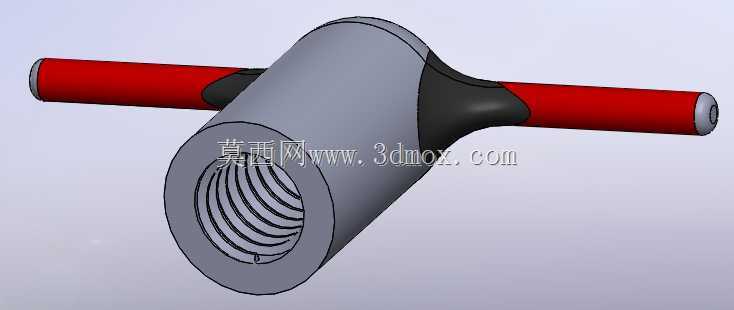

　　要么在外圆加工滚花，要么预留扳手卡槽，滚花结构在手上沾有切削液或者油污的时候很容易打滑，扳手卡槽则需要配套对应规格的扳手，在设备内部狭窄的安装空间里操作非常不便，而这个一体式的握杆直接和螺母本体做了圆滑过渡连接，没有拼接缝隙，不会积攒加工碎屑，操作时只需要用手指捏住握杆就能转动螺母，哪怕是在安装空间局促的设备内部，也能轻松完成拧紧或者调节动作，握杆和螺母主体的过渡位置做了大圆角处理，长期受力也不会出现应力集中断裂的问题。从安装边界来看，螺母主体为圆柱形结构，外圆没有突出的棱角，安装时只需要在对应安装板上加工匹配直径的通孔，不需要额外预留扳手操作的避让空间，能有效压缩整个调节机构的安装体积，适配10mm直径的配套丝杠，

　　螺纹配合长度经过合理设计，既不会因为配合段过短导致螺纹受力过大滑牙，也不会因为配合段过长增加不必要的转动阻力，握杆的长度控制在合理范围，转动时的力臂足够，不需要施加很大的握力就能达到足够的锁紧力矩，避免因为锁紧力不足导致调节好的位置出现偏移。在实际设计这类零件的时候，要特别注意螺纹牙型的加工公差，方螺纹的牙顶和牙底间隙要控制在合理范围，既要保证转动顺畅，也要避免径向窜动过大影响调节精度，一体式握杆的位置要和螺母轴线保持垂直，否则转动的时候会出现偏摆，蹭到周边的安装结构，过渡圆角的半径不能过小，否则在热处理或者受力的时候容易在圆角位置产生裂纹，影响零件的使用寿命。这类螺母在小型检测设备的试样夹持调节、包装机械的导向辊间距微调、木工小型机具的进给调节等场景都能适配，相比外购的标准螺母，这种集成了操作握杆的结构不需要额外做二次加工，安装后就能直接使用，能减少装配环节的零件数量，降低整个机构的装配复杂度。
