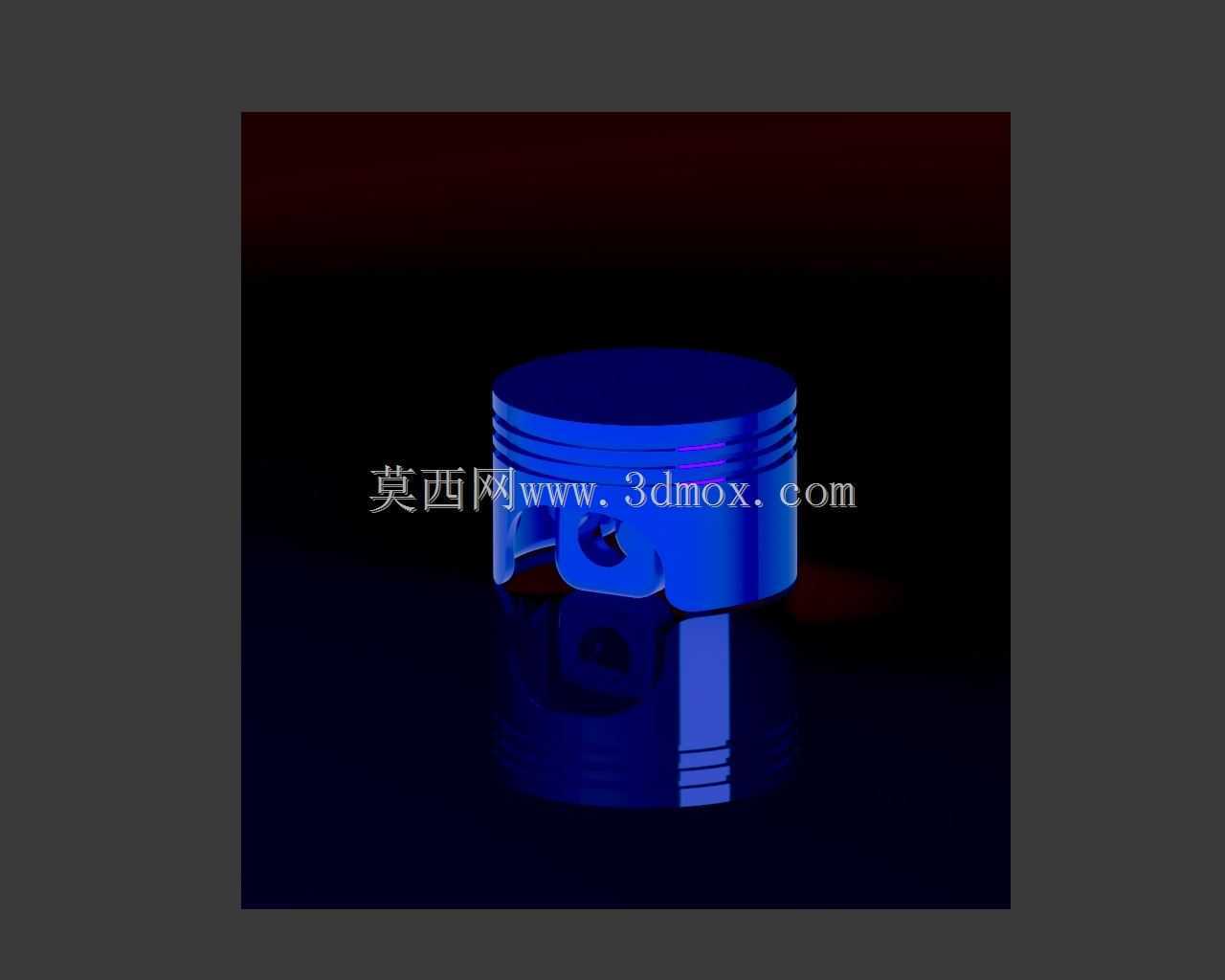

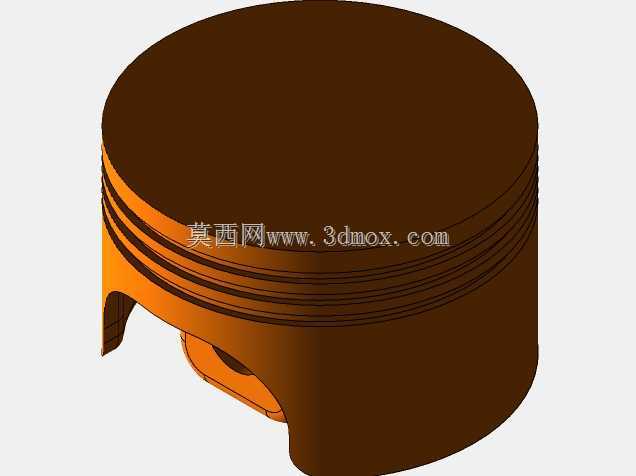

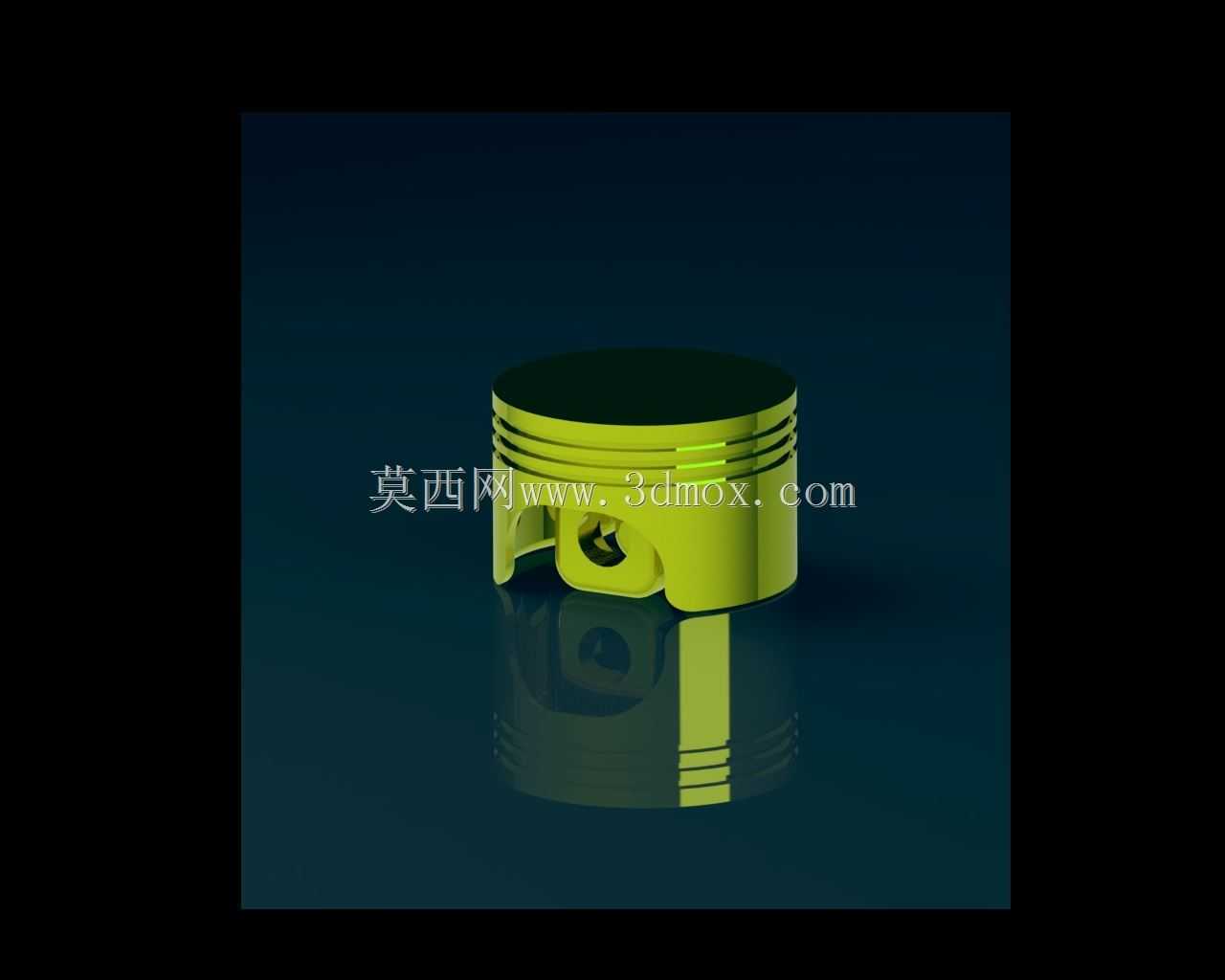

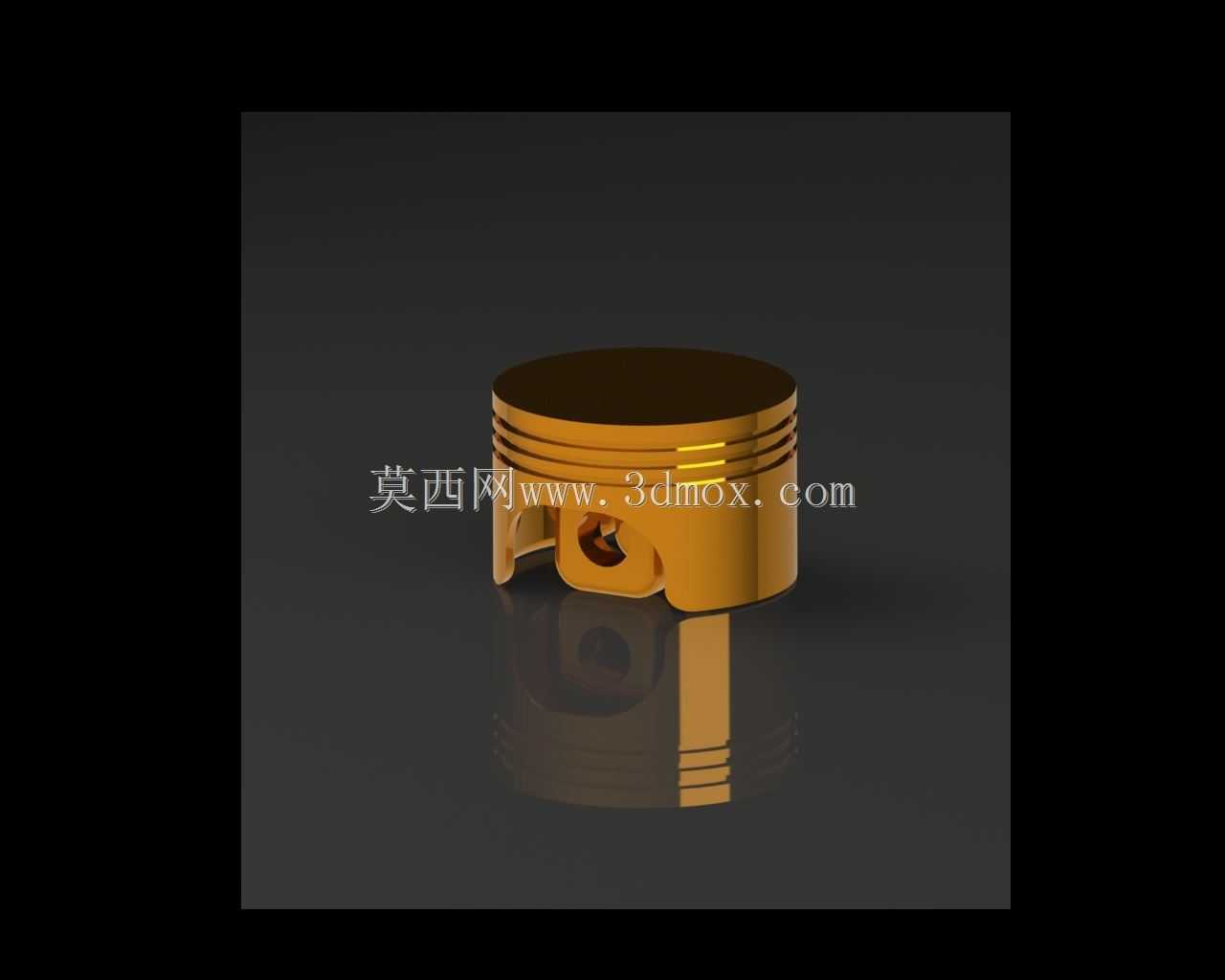

内燃机用活塞头结构三维设计

　　活塞头作为内燃机往复运动核心部件，直接参与燃烧室的能量转换过程，其结构合理性直接决定动力输出效率与整机运行可靠性。从实际应用场景来看，这类活塞头主要适配小排量四冲程汽油机，常见于家用乘用车、小型通用动力机组的动力单元中，工作时需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时要在气缸套内完成高频往复直线运动，配合活塞环完成燃烧室密封、热量传导的核心功能。

　　设计过程中首先要匹配对应缸径的安装边界，活塞头部的外圆尺寸需要和气缸套内孔保留合理配合间隙，既不能因间隙过大导致燃气窜漏、机油上窜，也不能因间隙过小在热膨胀状态下出现拉缸、卡滞故障。头部的环槽结构是设计核心，三道环槽的宽度、深度以及槽间的岸高尺寸，都需要匹配对应规格的气环与油环安装要求，最上方的环槽距离活塞顶面的岸高尺寸，需要兼顾高温下的结构强度，避免长期受高温燃气冲刷出现环槽变形、断裂问题。活塞顶面的凹腔结构是配合燃烧室形态设计的，不同的凹腔曲率、深度会直接影响缸内混合气的涡流形成效果，进而影响燃烧充分性，设计时需要匹配对应机型的压缩比参数，确保燃烧室容积符合设计要求，避免出现压缩比异常导致的动力不足、爆震等问题。

　　活塞销孔的位置设计需要兼顾往复运动的受力平衡，销孔中心到活塞顶面的距离决定了活塞的压缩高度，这个尺寸需要和连杆小头尺寸、曲轴行程参数完全匹配，否则会出现活塞撞气门、行程超差的装配故障。销孔内部的卡簧槽结构用于固定活塞销轴向位置，避免活塞销在工作过程中出现轴向窜动刮蹭气缸壁。整个活塞头的壁厚设计采用渐变式结构，顶部壁厚相对更大，用于承受燃气冲击压力，往下裙部位置壁厚适当减薄，在保证结构刚度的前提下降低整体往复运动质量，减少曲轴连杆机构的惯性负载，提升整机高转速工况下的运行平顺性。

　　建模过程中需要重点关注各结构的过渡圆角处理，尤其是环槽根部、销孔与活塞主体连接位置的圆角，不能出现尖锐直角结构，避免应力集中导致的疲劳断裂问题。所有配合面的尺寸公差需要在建模时提前预留，比如环槽的宽度公差、销孔的内径公差、活塞头部外圆的圆柱度公差，都要符合实际加工的精度要求，确保后续出工程图、加工生产时能够直接匹配工艺要求。外观上的活塞表面处理结构也需要在模型中体现，比如头部的阳极氧化层对应的表面特征，裙部的石墨涂层区域划分，这些细节都会影响实际装配后的运行效果。
