卡丁车4.5英寸合金轮辋结构设计

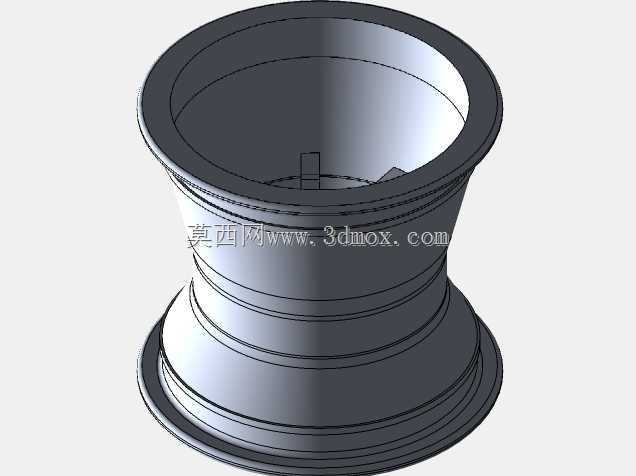

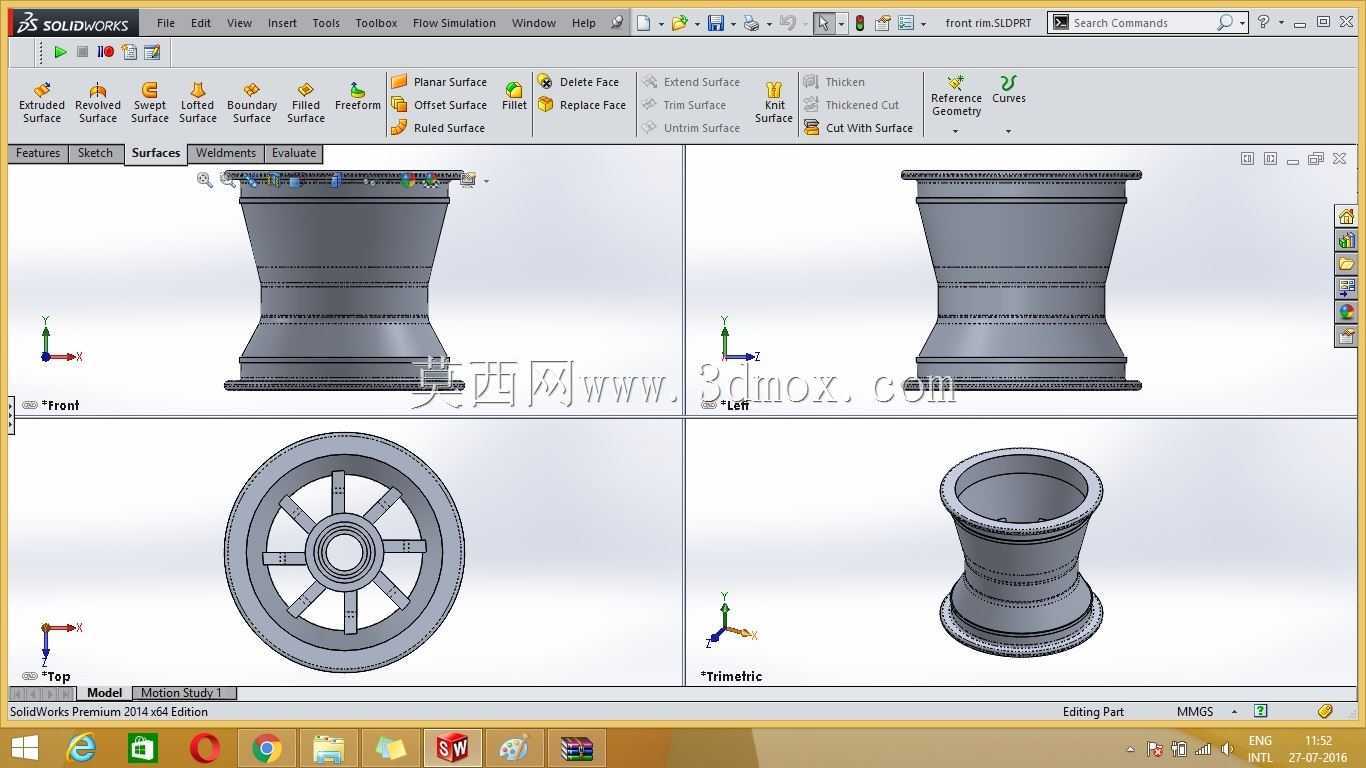

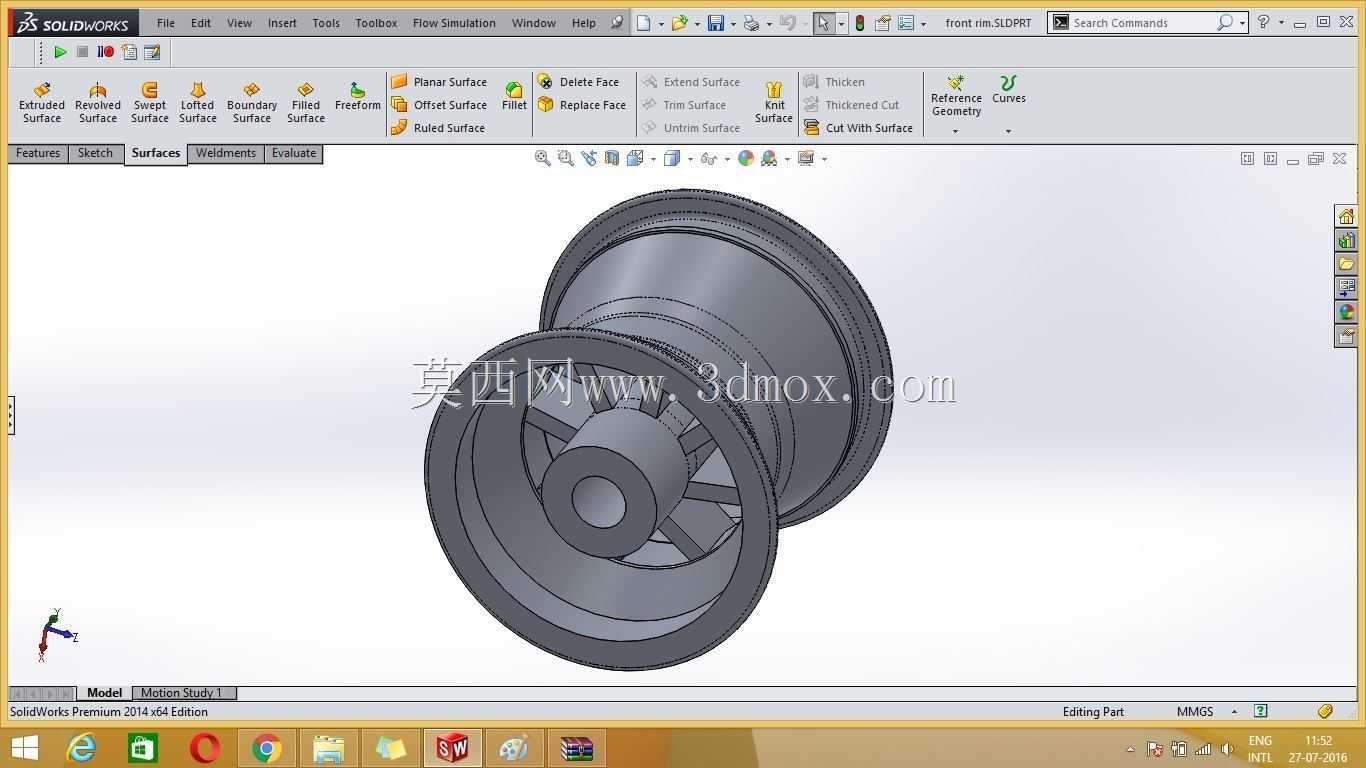

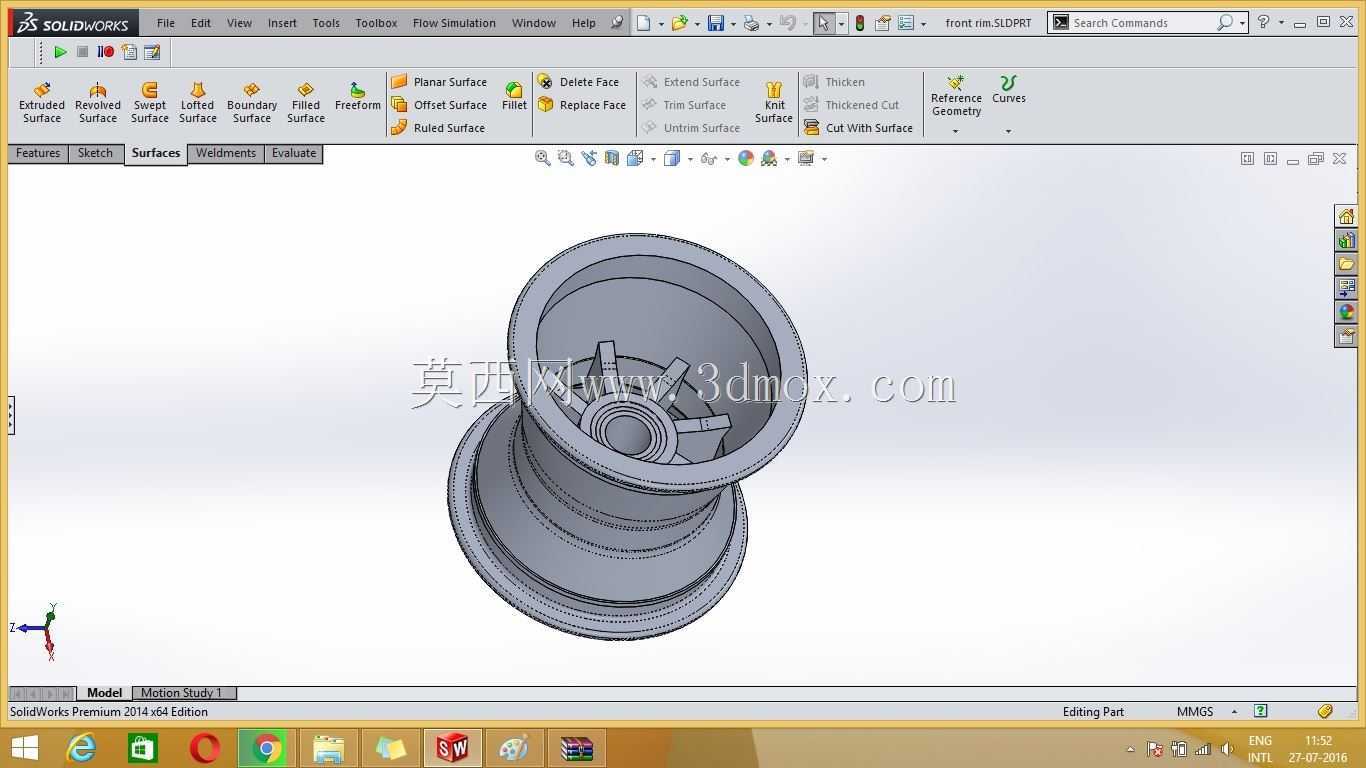

　　该轮辋针对小型竞速卡丁车的行走系统需求开发，适配场地娱乐、业余竞速类卡丁车的前轮安装位，可直接用于开模制作量产成品，也可作为卡丁车改装、自制车架项目的配套轮组参考结构。轮辋标称适配直径4.5英寸的卡丁车专用轮胎，整体采用两端扩口、中部收腰的筒型结构，这种结构一方面可以降低轮辋整体的转动惯量，减少卡丁车转向时的簧下重量负担，提升转向响应速度，另一方面中部收腰的结构可以为刹车卡钳、转向节连接座预留充足的安装空间，避免轮辋内壁与制动部件、转向拉杆发生运动干涉。轮辋与轮毂连接的辐条采用对称放射式布局，共设置八根等厚辐条连接中心安装座与外圈轮辋本体，中心安装座预留了标准卡丁车轴承位的安装尺寸，可直接适配通用卡丁车前轮的轮轴直径，

　　安装端面的止口尺寸匹配常规卡丁车转向节的定位凸台，装配时无需额外加工转接法兰即可完成定位锁紧。设计过程中优先考虑了模具成型的工艺可行性，轮辋内外壁均设置了符合压铸工艺要求的拔模斜度，所有转角位置均做了统一的圆角过渡，避免压铸成型时出现应力集中、填充不满的缺陷，同时轮辋与轮胎配合的唇边位置严格参照小型充气轮胎的装配尺寸规范设计，保证轮胎充气后唇边可以完全卡入轮辋的锁止槽内，避免高速行驶、过弯侧倾时出现轮胎脱圈的风险。从结构强度层面看，放射状辐条的布局可以均匀传递路面冲击载荷，在卡丁车经过场地接缝、路肩时，载荷可以从轮辋外圈通过辐条均匀分散到中心轮轴位置，不会出现局部应力过大导致辐条断裂的问题，同时轮辋两端的唇边做了加厚处理，

　　应对轮胎拆装时的撬压外力以及行驶过程中的侧向冲击力，避免唇边变形导致轮胎密封失效。该结构的轮辋适配多数入门级娱乐卡丁车、自制改装卡丁车的前轮安装需求，安装时仅需匹配对应尺寸的锁紧螺母、轴承即可完成装配，无需对原车转向节、轮轴进行改造，可直接替换同尺寸的原厂塑料或钢制轮辋，在保证结构强度的前提下降低轮组重量，提升整车的操控灵活性。
