本田城市车型配套轮胎轮毂结构设计

　　该轮毂结构面向小型乘用车型的行走系统配套需求，主要承担车轮与车桥的连接承载、轮胎固定定位以及行驶过程中的载荷传递作用，是底盘行走部分的核心安全部件。从实际装车场景来看，这类轮毂需要适配城市铺装路面的日常行驶工况，既要承受车辆静止时的垂直载荷，也要传递加速、制动过程中的扭矩，同时缓冲转向、颠簸路面带来的横向与纵向冲击，因此结构设计上优先保证连接刚性与装配同轴度。

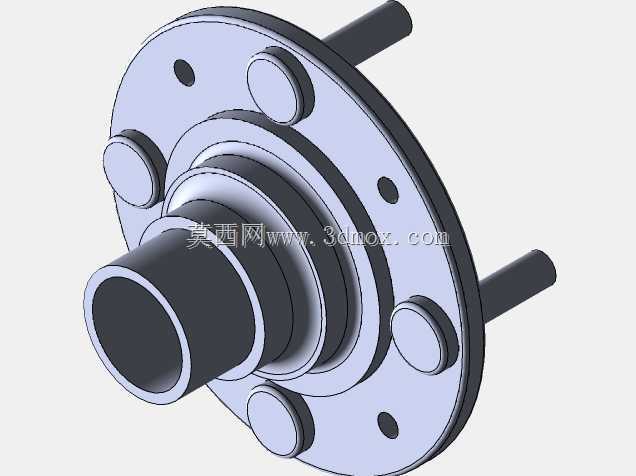

　　设计过程中首先明确了安装边界条件：轮毂中心的轴孔与车桥半轴采用过渡配合，保证转动过程中无旷量，端面的螺栓孔分布严格遵循对应车型的孔距参数，五个安装凸台的端面共面度控制在合理公差范围内，避免装车后出现车轮偏摆、动平衡超差的问题。轮毂主体采用盘式结构，中心设置加厚的轴承安装座，用于容纳轮轴轴承，保证转动顺滑的同时承受径向与轴向的复合载荷；向外延伸的轮辐部分做了等强度的结构优化，在满足承载要求的前提下尽可能减少不必要的材料堆积，兼顾轻量化与结构强度。

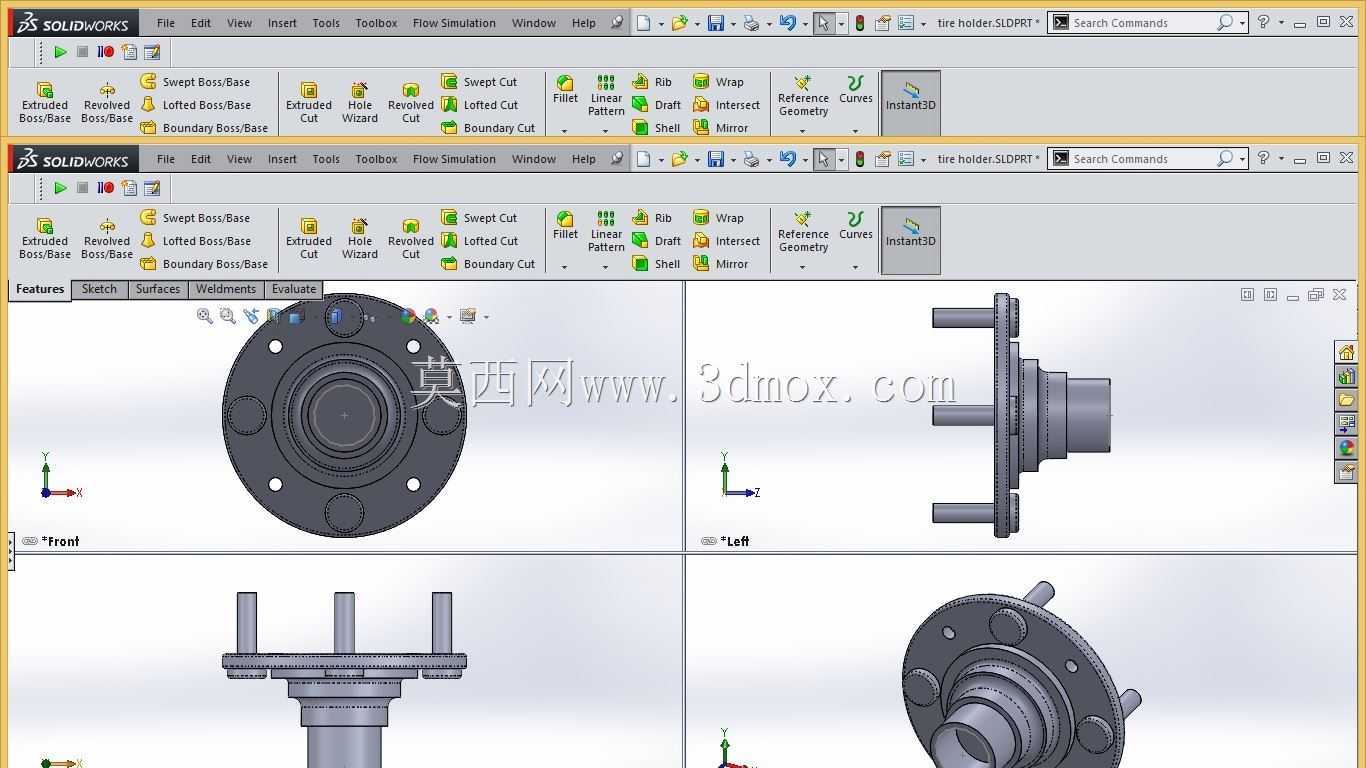

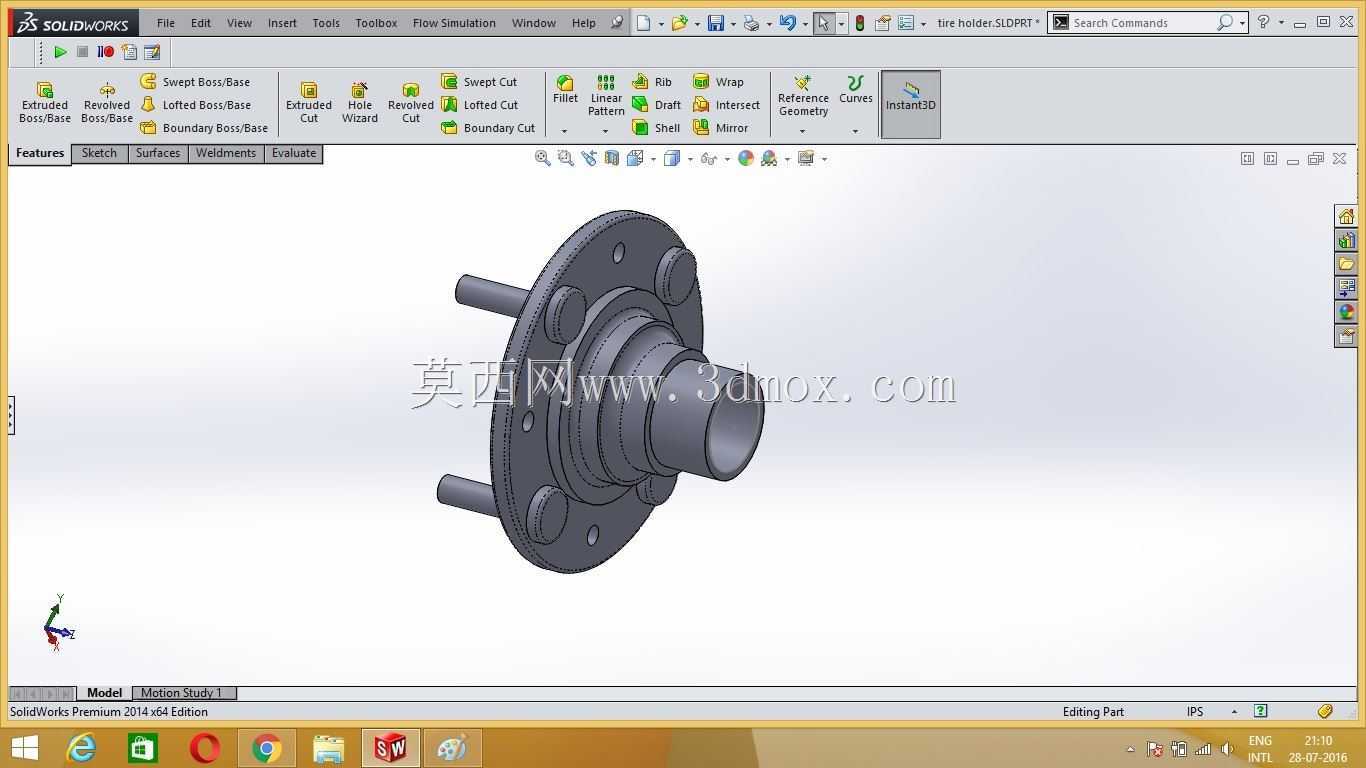

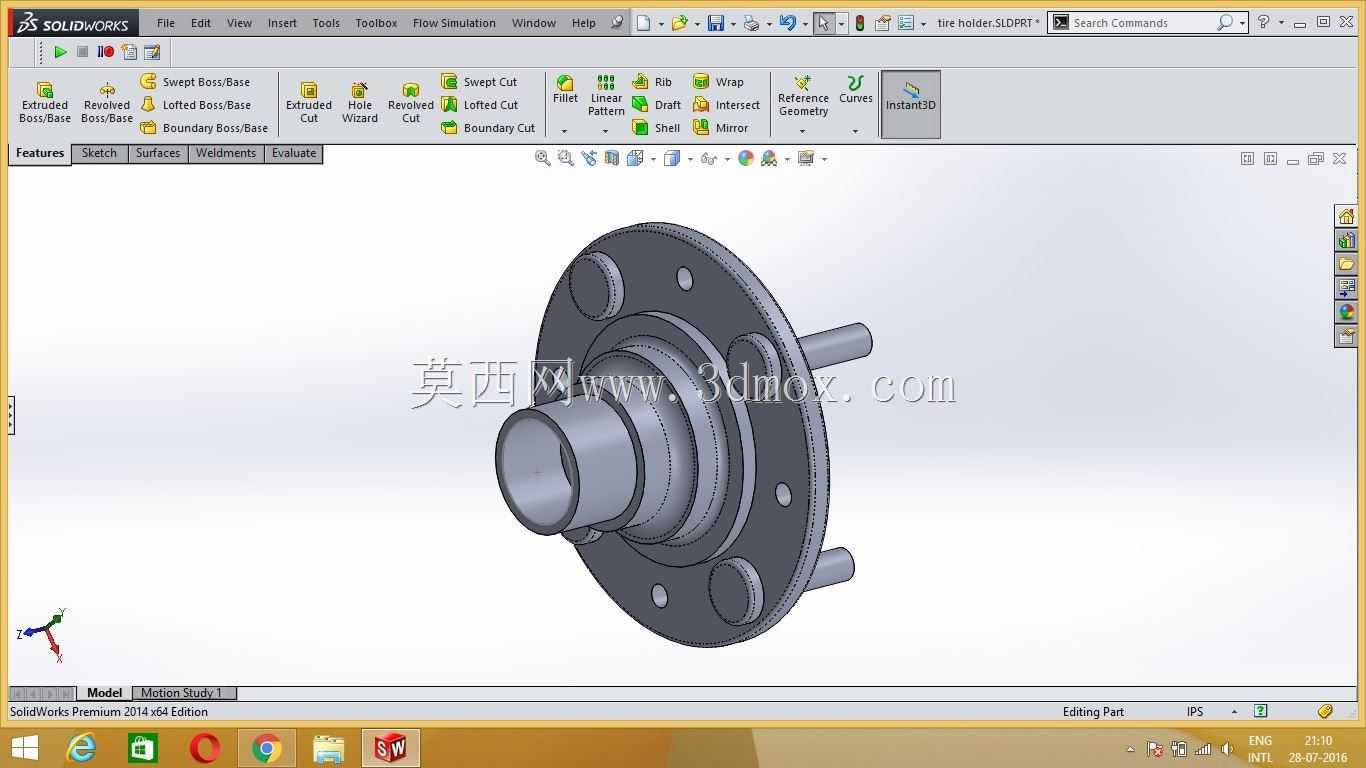

　　从结构细节来看，轮毂外侧的法兰面用于贴合轮辋，加工有定位止口保证轮辋安装的同轴度，止口的直径尺寸与对应轮辋的中心孔完全匹配，避免装配后出现偏心。轮毂背面的凸台结构预留了制动部件的安装空间，不会与刹车鼓、刹车盘等周边部件发生运动干涉，同时伸出的定位柱用于装配时的预定位，降低装车过程中的对位难度。整个模型的结构完全按照实车测绘参数构建，各个安装孔位的位置、孔径深度，以及各配合面的尺寸公差都参考量产部件的设计规范，既可以作为车型维修替换的结构参考，也能用于底盘系统的装配模拟、运动干涉检查，帮助设计人员验证轮毂与周边悬架、制动部件的匹配关系，减少实际试制过程中的改模成本。在建模过程中对圆角、拔模斜度等工艺细节也做了还原，符合铸造类零部件的生产工艺要求，可直接用于后续的结构有限元分析、工艺工装设计等环节。
