中柱旋转式铁艺螺旋楼梯三维设计

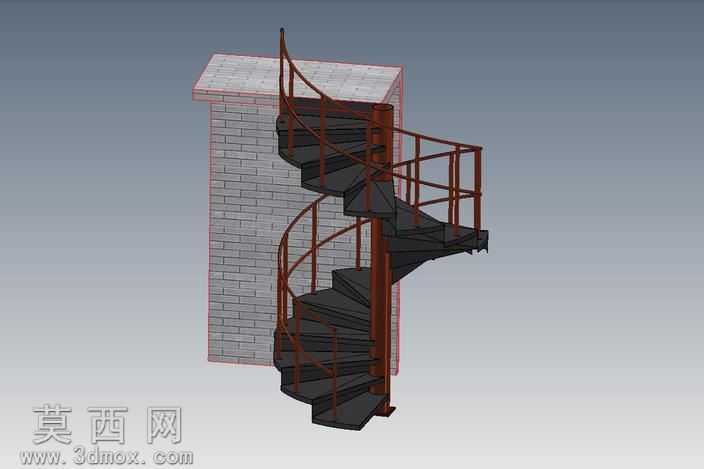

本作品为中柱支撑式螺旋楼梯三维建模成果，建模阶段以Autodesk Inventor为核心工具，采用参数化建模逻辑搭建整体结构：首先确定中心钢柱的垂直基准轴，以固定层高、踏步旋转角度为核心参数，逐块生成扇形踏步结构，每块踏步的内侧收窄贴合中心柱面，外侧宽度符合人体工程学踩踏尺寸，踏步板采用钢板折弯结构建模，预留与中心柱、外侧护栏的连接点位。护栏部分分为内侧贴柱扶手与外侧环形护栏，外侧护栏以等距分布的竖向铁艺栏杆为支撑，搭配随楼梯螺旋走向平滑弯曲的顶部扶手，栏杆与扶手、踏步的连接位置均做了贴合曲面的适配处理，还原真实焊接安装的结构逻辑。材质渲染阶段，楼梯主体金属结构赋予哑光深棕铁艺材质，模拟铁艺构件做防锈涂装后的质感，表面添加细微的颗粒纹理还原金属漆面的真实触感；配套的建筑墙体部分采用浅灰色仿砖材质，砖缝纹理做了凹凸贴图处理，踏步踩踏面添加轻微的磨损质感，区分于全新未使用的构件状态。设计思路上，该螺旋楼梯适配狭小室内空间的垂直通行需求，整体旋转半径控制紧凑，在有限占地范围内实现两层空间的连通，建模过程中严格控制踏步的高度差、旋转升角，避免通行时出现磕碰、踏空的风险，所有构件的连接结构均参考实际钢结构楼梯的施工工艺，中心柱与踏步的连接、护栏与踏步的固定点位都符合真实安装逻辑，模型可直接用于室内装修方案展示、钢结构构件预制参考，渲染出图可用于家装方案的效果演示，整体结构无冗余面，装配关系清晰，可根据实际空间尺寸调整参数快速修改适配不同层高、不同旋转角度的使用场景。
