管道铺设辅助索具滚轮结构设计

　　在长距离管线铺设、线缆穿管作业、柔性软管收放部署的施工现场，索具滚轮是降低拖拽摩擦阻力、保护管体外壁防护层的核心配套部件，这类部件常被集成在穿管器端头、管线拖拽工装、线缆收放支架的接触位置，替代管体与硬质金属结构的直接滑动摩擦，避免PE管、橡胶软管、带护套线缆在拖拽过程中出现表层划伤、绝缘层破损、管体弯折变形等施工损耗。

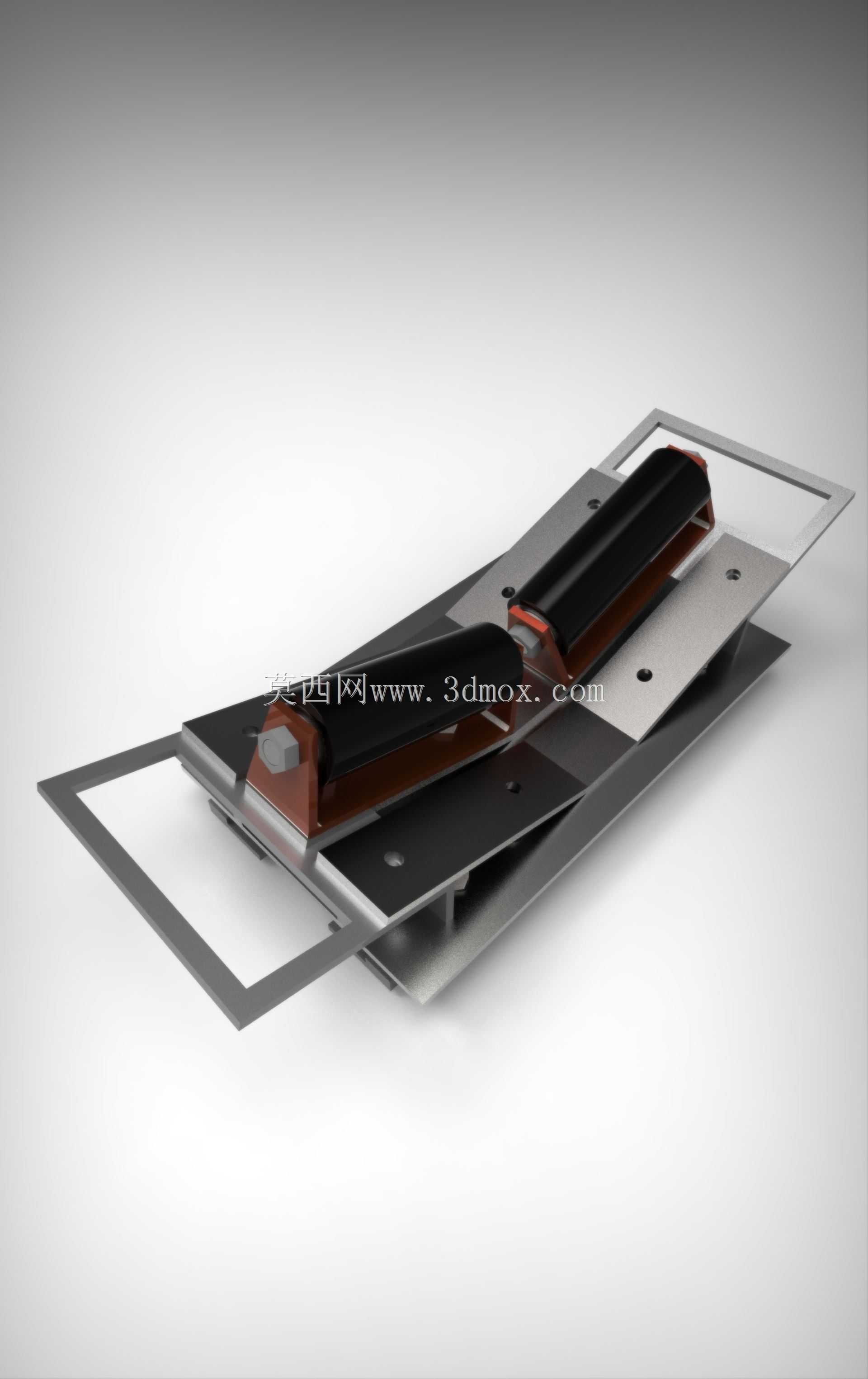

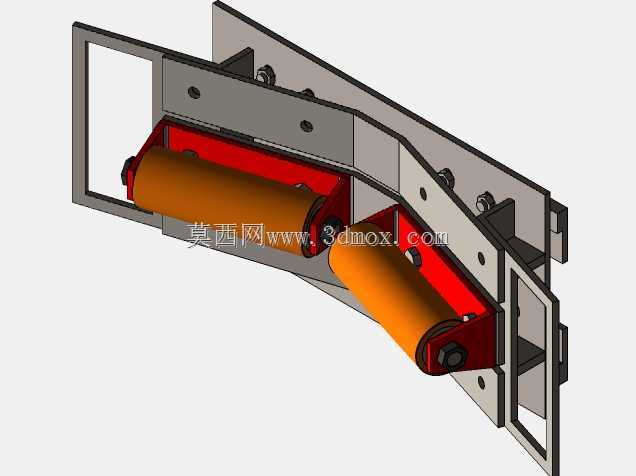

　　该滚轮组件采用分体式承载结构设计，主体支撑框架采用折弯成型的薄钢板拼焊结构，框架两侧预留的平直安装边可通过螺栓直接固定在拖拽工装的基座上，安装边的开孔间距适配常规穿管设备的安装孔位，无需额外加工转接板即可完成现场装配。滚轮本体采用分段式承载设计，中间的承载轮面做了内凹弧面处理，弧面曲率适配常规直径范围的圆形管体外壁，拖拽过程中管体可自然落在弧面中心位置，不会出现侧向偏移脱轮的问题；滚轮两侧设置的限位挡边高度略高于轮面最低点，可约束管体的横向窜动，即使在拖拽路径存在小角度偏斜的工况下，管体也不会从滚轮上滑脱。

　　轮体与支撑框架之间采用低阻转动副连接，转动部位预留了润滑脂填充空间，长期户外作业时可定期补充润滑维持转动顺畅，避免轮体卡涩造成滑动摩擦。组件整体的外形轮廓做了边角钝化处理，所有外露的金属棱边都做了倒圆角处理，避免施工过程中剐蹭作业人员或损伤管体表层。从安装边界来看，该滚轮组件的整体厚度控制在较低范围，可适配狭窄的管线铺设通道，不会因为部件本身尺寸过大挤占管体的通行空间；框架底部的平直支撑面可贴合工装基座的平面，安装后整体受力均匀，承受大吨位管体拖拽载荷时不会出现框架变形、轮轴偏移的问题。

　　设计过程中针对不同工况的载荷需求做了结构优化，轮体的承载接触面做了防滑纹理处理，拖拽表面带水或沾有少量泥沙的管体时，也不会出现轮体空转、管体打滑停滞的问题；两侧的支撑侧板采用加厚钢板折弯，轮轴贯穿两侧侧板的安装孔并做了防松固定，大载荷拖拽时轮轴不会出现窜动脱落。这类滚轮结构除了应用在管道铺设作业中，也可适配柔性物料的输送导向场景，作为输送线端部的导向轮使用，降低柔性物料在转向位置的摩擦阻力，减少物料传输过程中的表面损耗。
