汽车轮毂用滚珠式推力轴承结构设计

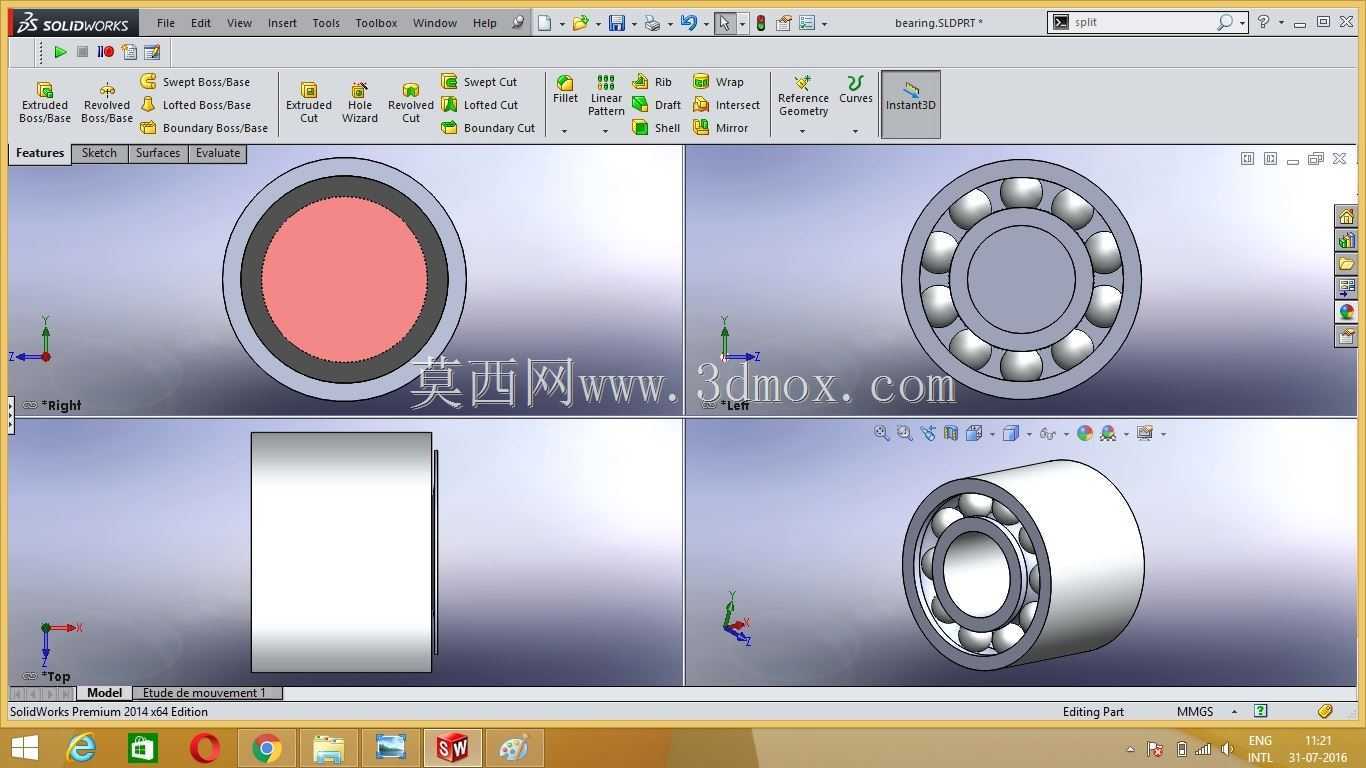

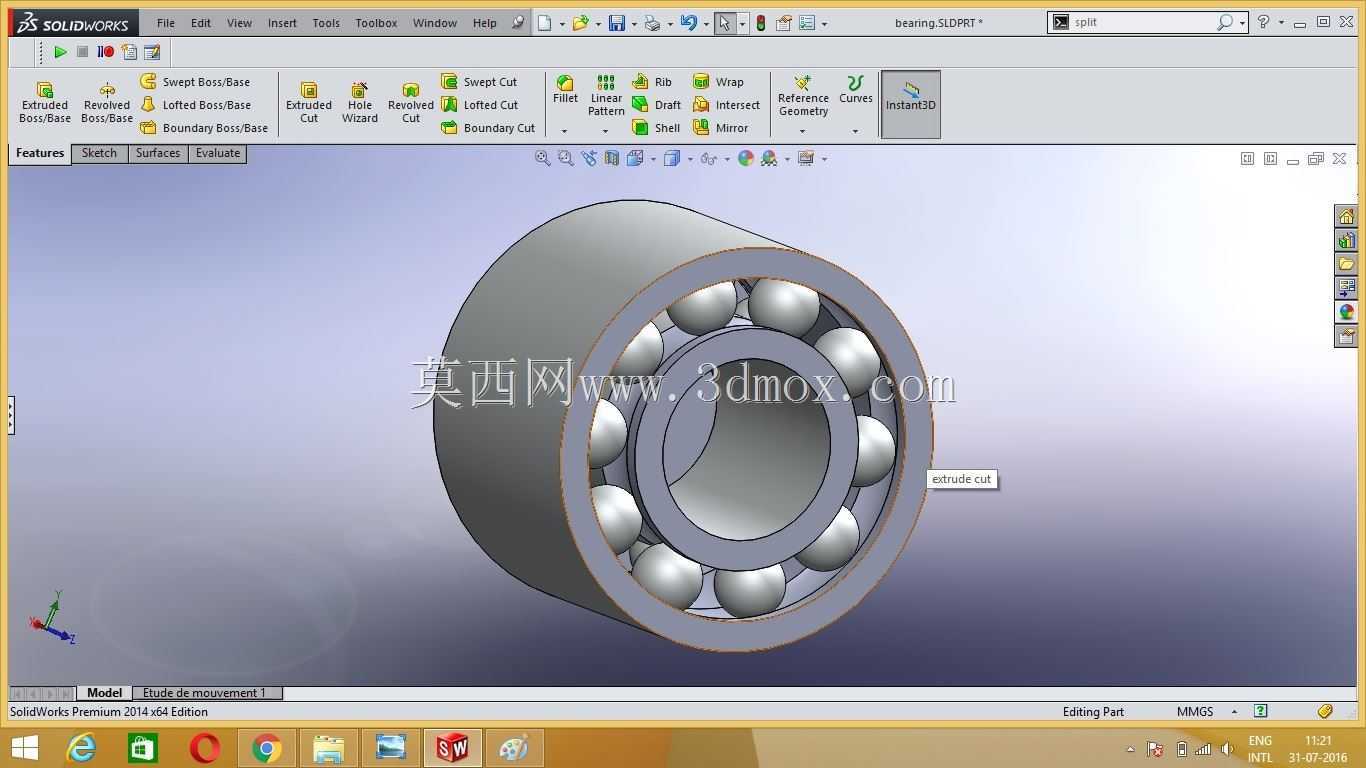

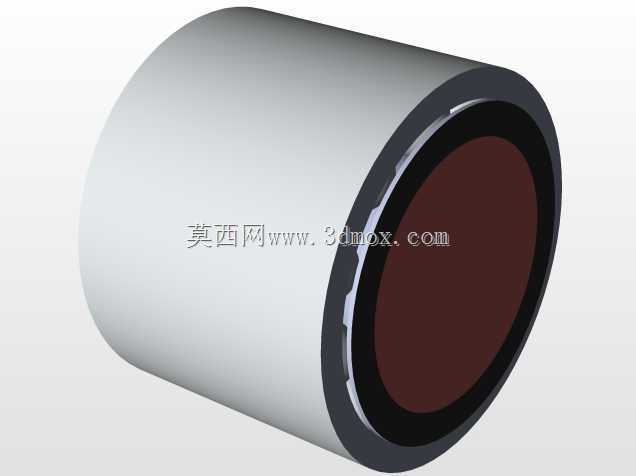

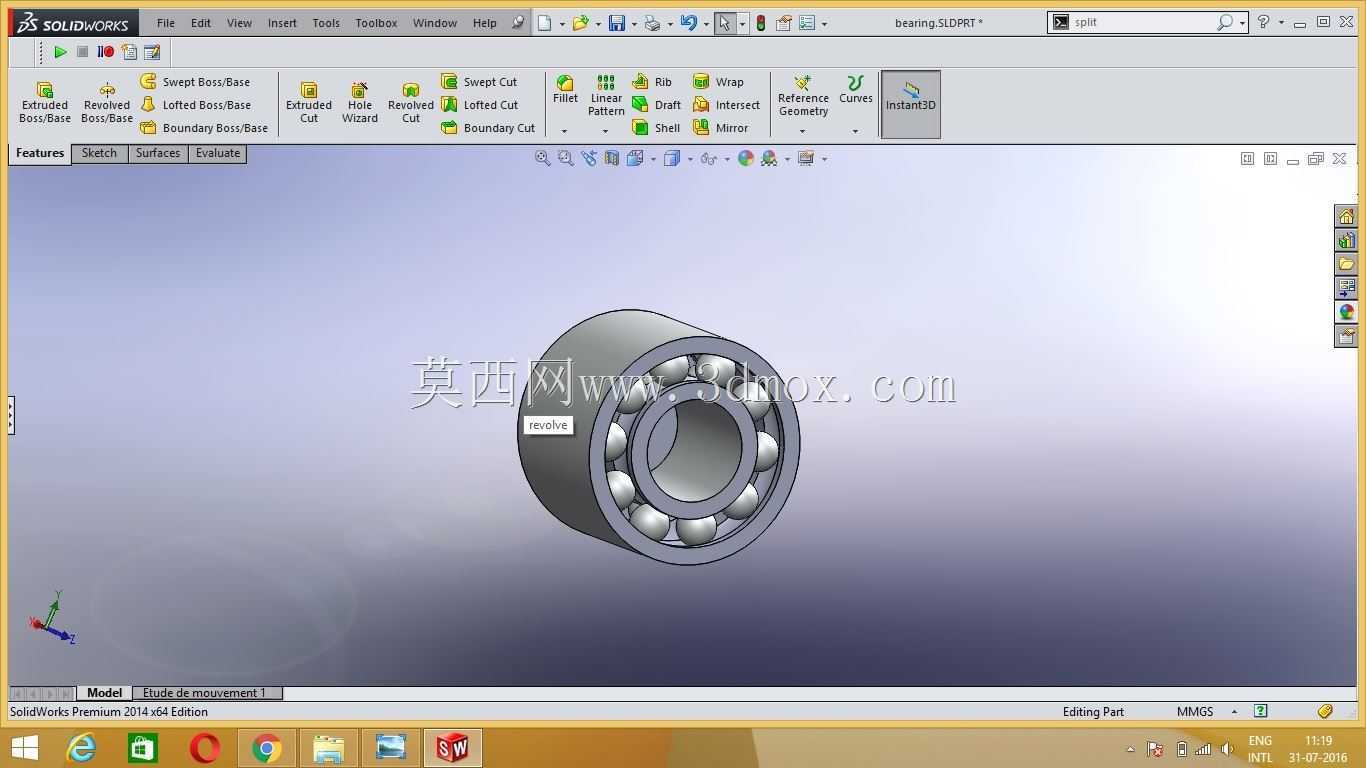

　　这款轴承的设计初衷是匹配乘用车辆轮毂的回转支撑需求，日常行驶过程中，轮毂需要同时承受车身带来的轴向载荷与径向冲击，普通深沟球轴承在复杂路况下的轴向承载能力存在短板，容易出现滚道点蚀、保持架形变的问题，因此在结构设计阶段就针对性调整了滚道的接触角参数，让滚动体在承受径向力的同时，能够均匀分散轴向的推力载荷，避免应力集中在单条滚道边缘。从结构组成来看，整体采用内外双滚道搭配满装辅助滚珠的布局，保持架的兜孔间隙经过反复校核，既保证滚动体运转时的灵活度，又不会在车辆过弯产生侧向推力时出现滚珠窜动的问题，滚道的表面粗糙度要求控制在Ra0.8以内，减少运转过程中的摩擦损耗，延长轮毂单元的维护周期。

　　安装边界的设计完全适配主流家用车型的轮毂装配尺寸，内圈的配合公差选取k6级过渡配合，与轮毂轴颈装配时不需要额外的粘接工序，依靠过盈量即可保证传动过程中不会出现内圈跑圈的问题，外圈与轮毂轴承座的配合选取H7级间隙配合，方便售后维修时的拆装作业，整体的轴向尺寸经过压缩，不会挤占刹车盘的安装空间，不需要对原有轮毂的结构做额外修改即可直接替换安装。实际装车验证阶段，针对砂石路面颠簸、高速过弯侧向受力、紧急制动轴向冲击等常见工况做了模拟加载测试，滚动体与滚道的接触应力始终控制在轴承钢的许用接触应力范围内，保持架在120km/h的最高转速下形变量小于0.02mm，不会出现蹭碰内外圈的异响问题。日常使用场景中，这类轴承除了应用在汽车轮毂单元上，

　　也可以适配其他需要同时承受径向与轴向载荷的中低速回转机构，比如输送线的重载托辊、小型回转工作台的支撑端，只需要根据实际载荷大小调整滚珠的直径与数量，即可匹配不同的承载需求，不需要大幅改动整体的安装尺寸，具备不错的场景适配性。设计过程中特意规避了传统推力轴承只能承受单向轴向力的缺陷，通过双滚道的对称布局，不管是正向还是反向的轴向推力都可以均匀传递到滚动体上，在车辆频繁启停、上下坡的工况下，不会出现单向受力过载的问题，润滑脂的存储槽设计在内外圈的密封间隙处，搭配双唇式橡胶密封圈，可以阻挡路面的泥水、灰尘进入滚道内部，延长润滑脂的使用寿命，减少日常维护的频次。
