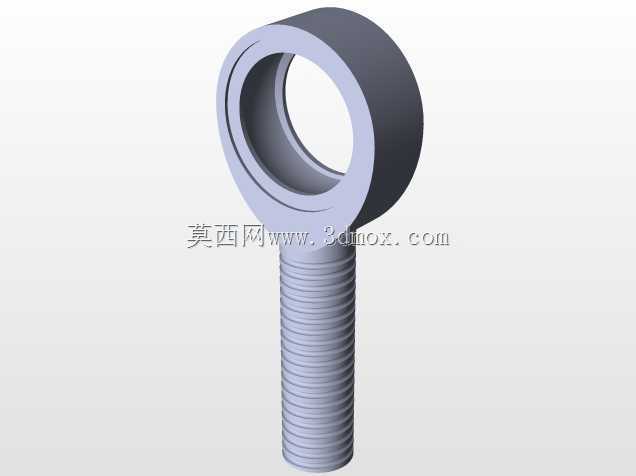

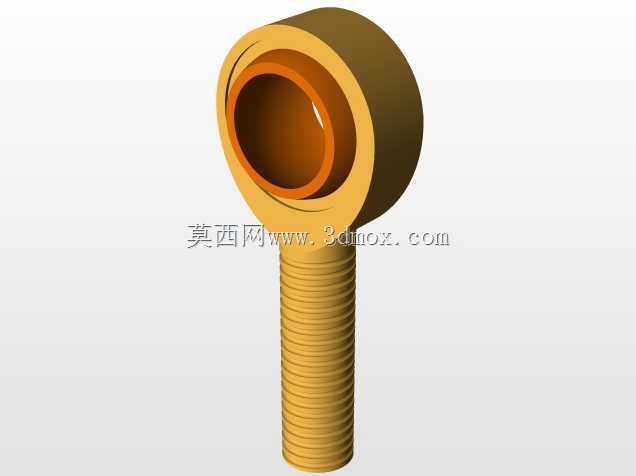

杆端关节轴承外螺纹连接结构

　　这类带外螺纹杆端的关节轴承，在工业设备的铰接传动场景里应用极广，从自动化生产线的连杆摆动机构，到工程机械的操纵拉杆连接，再到轻工设备的可调支撑端，都能见到这类零件的身影。它的核心作用是在存在一定角度偏差的两个构件之间，传递往复推拉的载荷，同时补偿连接端的同轴度误差，避免刚性连接带来的附加弯矩憋坏构件。设计这类零件的时候，首先要敲定的是内圈的铰接孔径，这个尺寸直接决定了适配的铰接销轴直径，要匹配对应安装位置的销轴公差，通常铰接孔会选用稍紧的过渡配合，保证铰接转动灵活的同时不会出现旷量。杆部的螺纹参数要匹配对应安装座的内螺纹规格，这里选用的螺距要兼顾连接强度和调节便利性，1.6mm的螺距属于细牙螺纹范畴，微调精度更高，

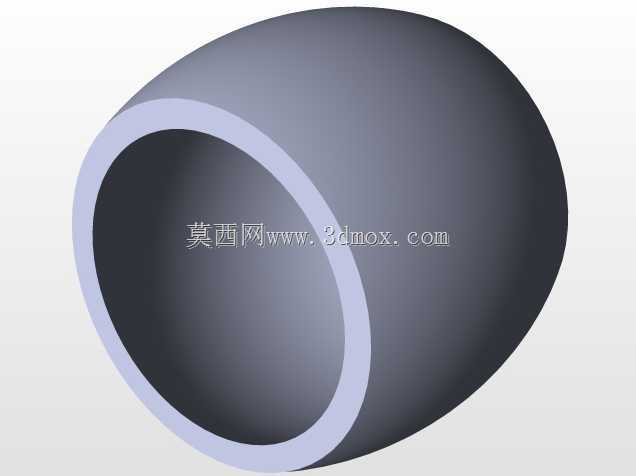

　　适合需要精确调整拉杆长度的安装场景，同时细牙螺纹的自锁性能更好，在存在小幅振动的工况下不容易出现松脱。轴承内圈和外圈的配合球面要保证足够的贴合面积，最小半径处的尺寸设计要兼顾球面的接触强度和摆动角度范围，不能为了追求大摆角把外圈壁厚做的过薄，不然在承受径向冲击载荷的时候容易出现外圈开裂的问题。杆部和轴承外圈的衔接位置要做平滑的过渡圆角，避免应力集中，这个位置是整个零件的受力薄弱点，在承受交变拉压载荷的时候，如果存在尖锐的加工刀痕或者过渡圆角过小，很容易在这里萌生疲劳裂纹，最终导致断裂失效。整体的宽度尺寸要控制在安装边界以内，要保证安装之后轴承外圈不会和周边的构件发生运动干涉，尤其是在最大摆角状态下，要预留足够的摆动间隙，

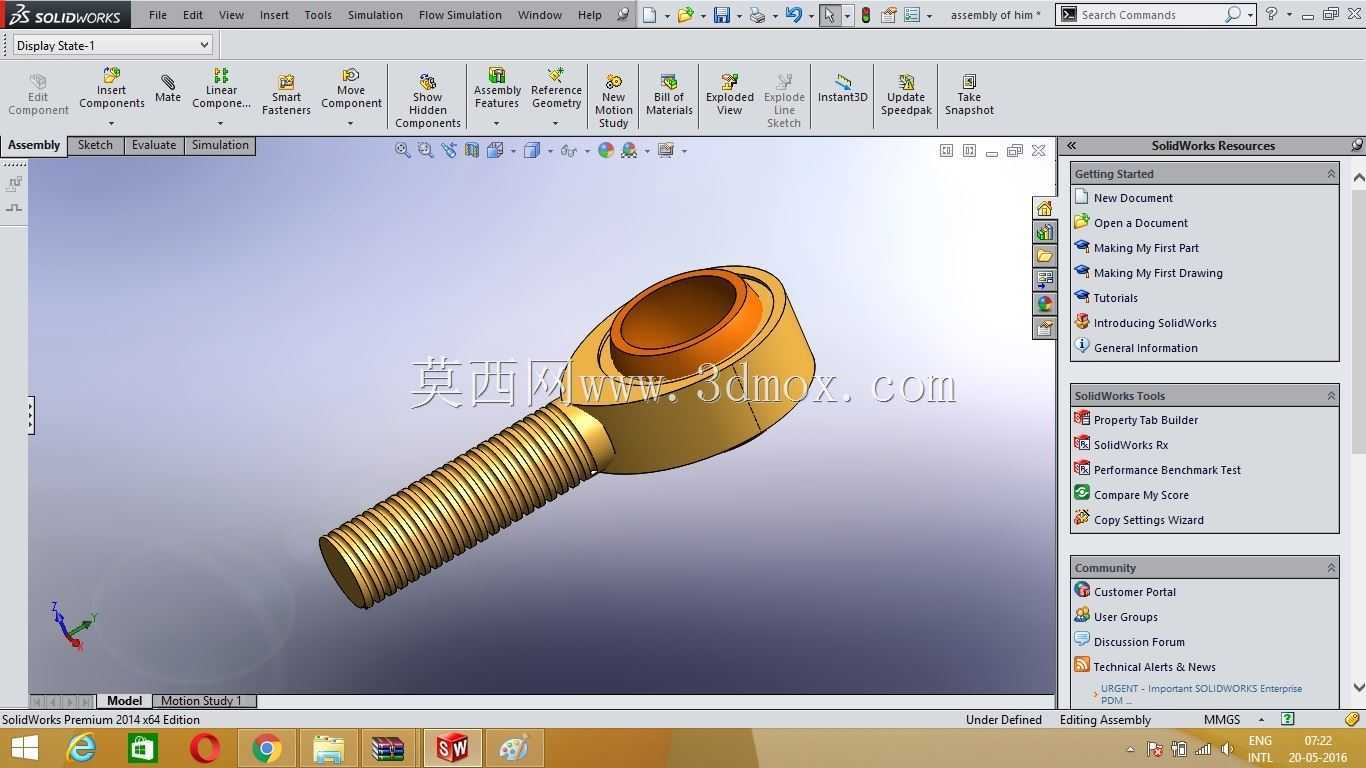

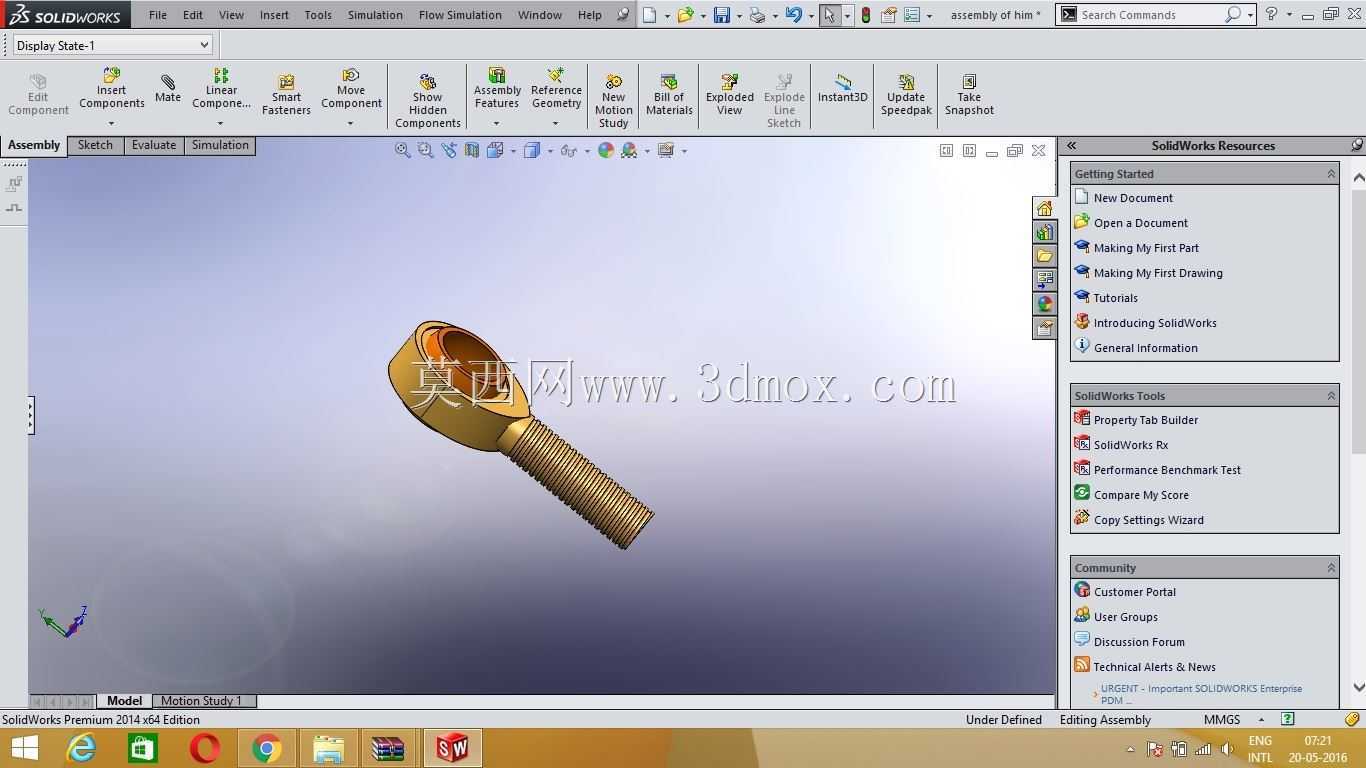

　　不能出现剐蹭壳体的情况。实际选型应用的时候，要注意这类杆端关节轴承的载荷特性，它主要承受径向的拉压载荷，不能承受过大的倾覆力矩，安装的时候要保证铰接销轴的轴线和轴承的摆动平面垂直，不然会加剧球面的异常磨损，大幅缩短使用寿命。建模的时候要把螺纹的收尾段、球面的配合公差带、安装倒角这些细节都还原到位，这些细节直接影响后续出工程图的加工指导意义，不能只做个外观示意，要让拿到模型的结构工程师能直接用来做装配干涉检查，也能参考尺寸做选型适配。
