小型赛车防滚保护架结构设计方案

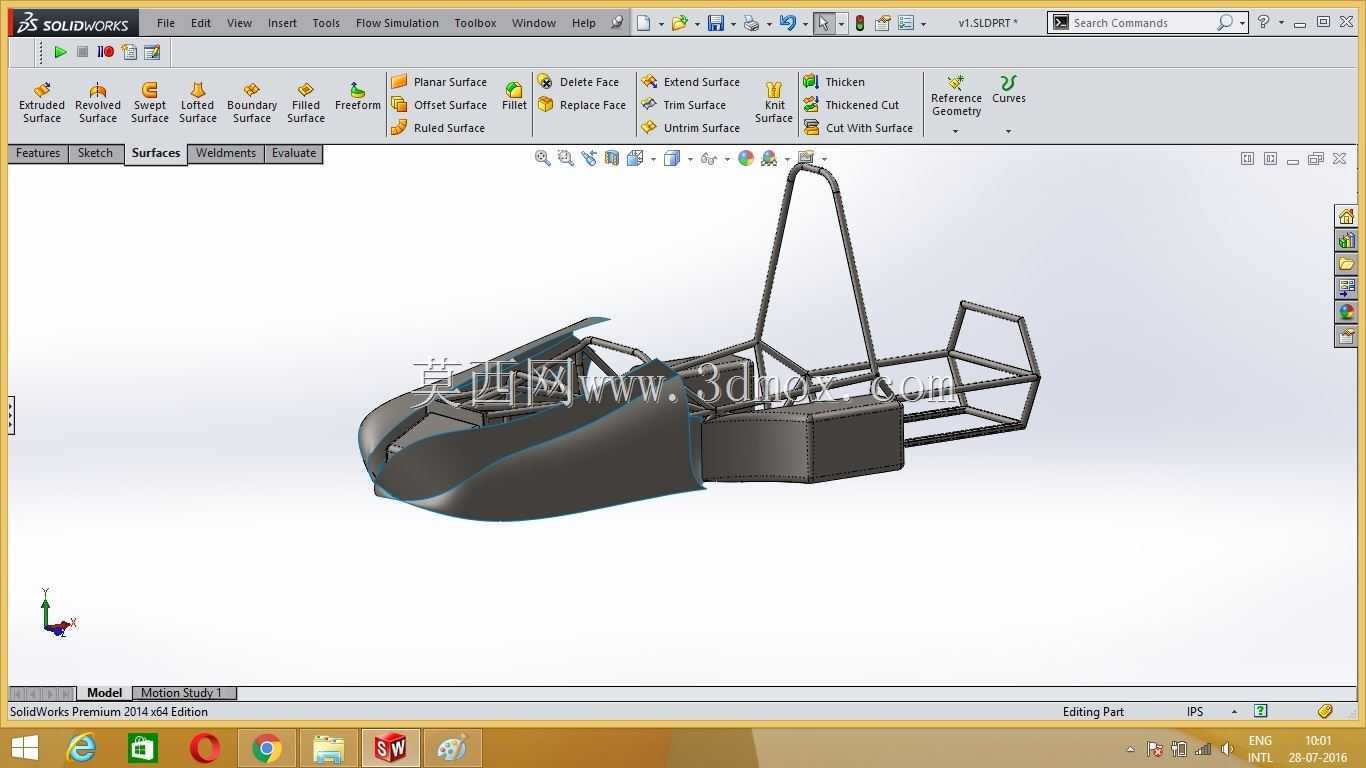

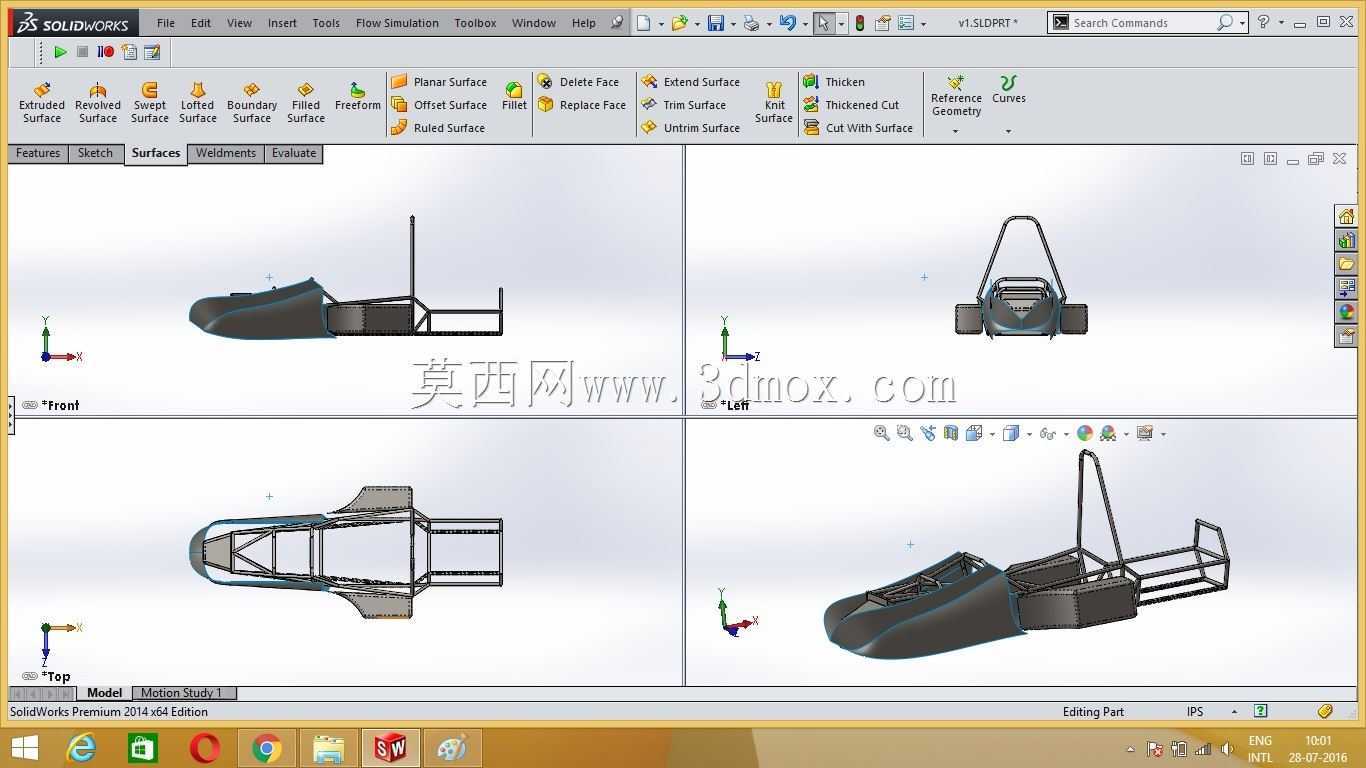

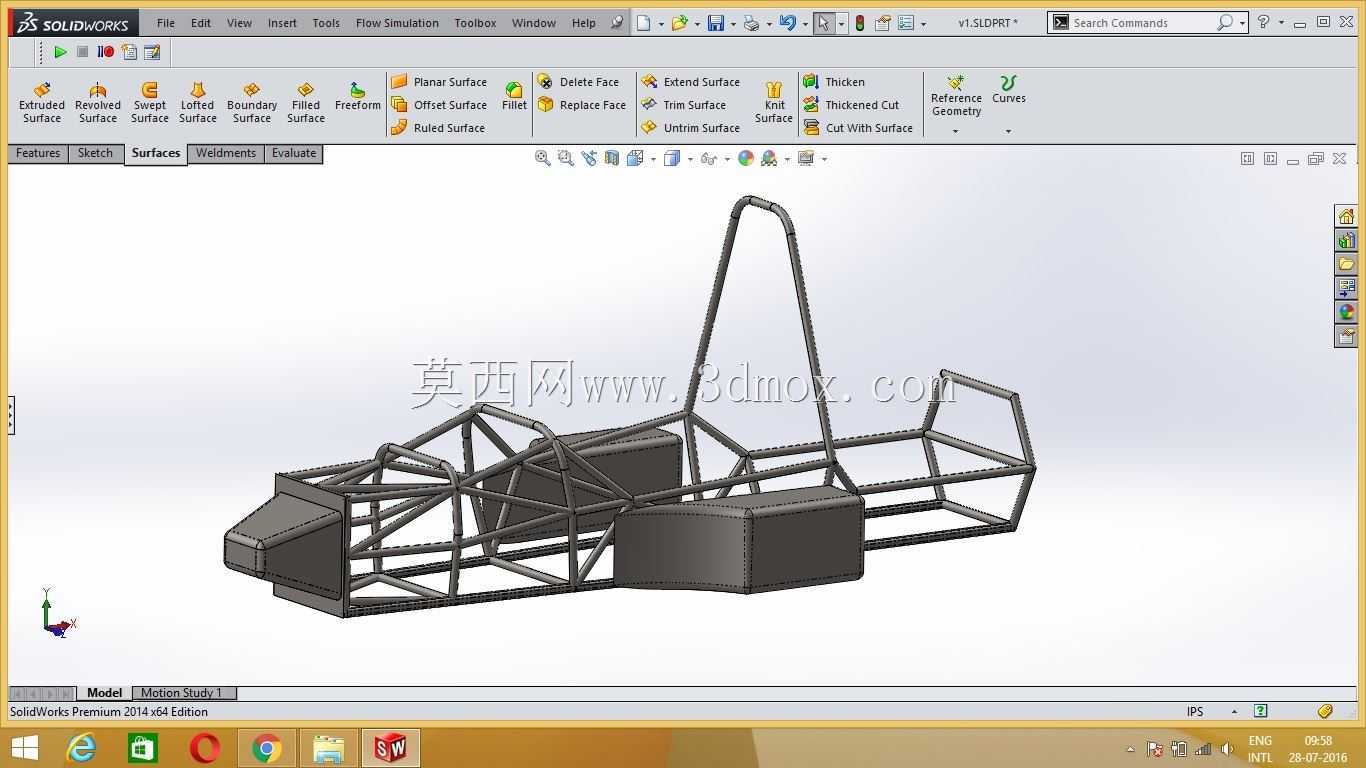

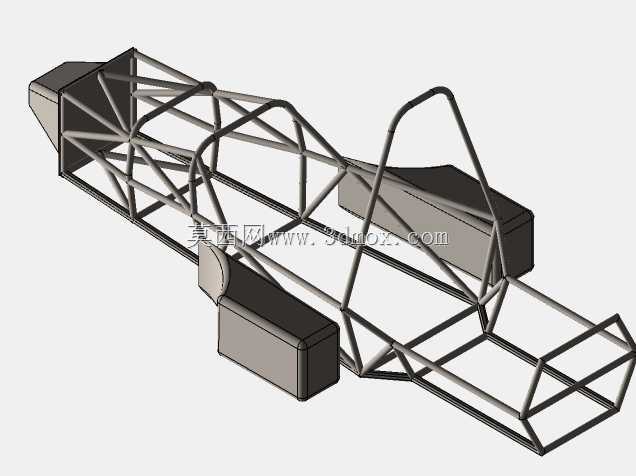

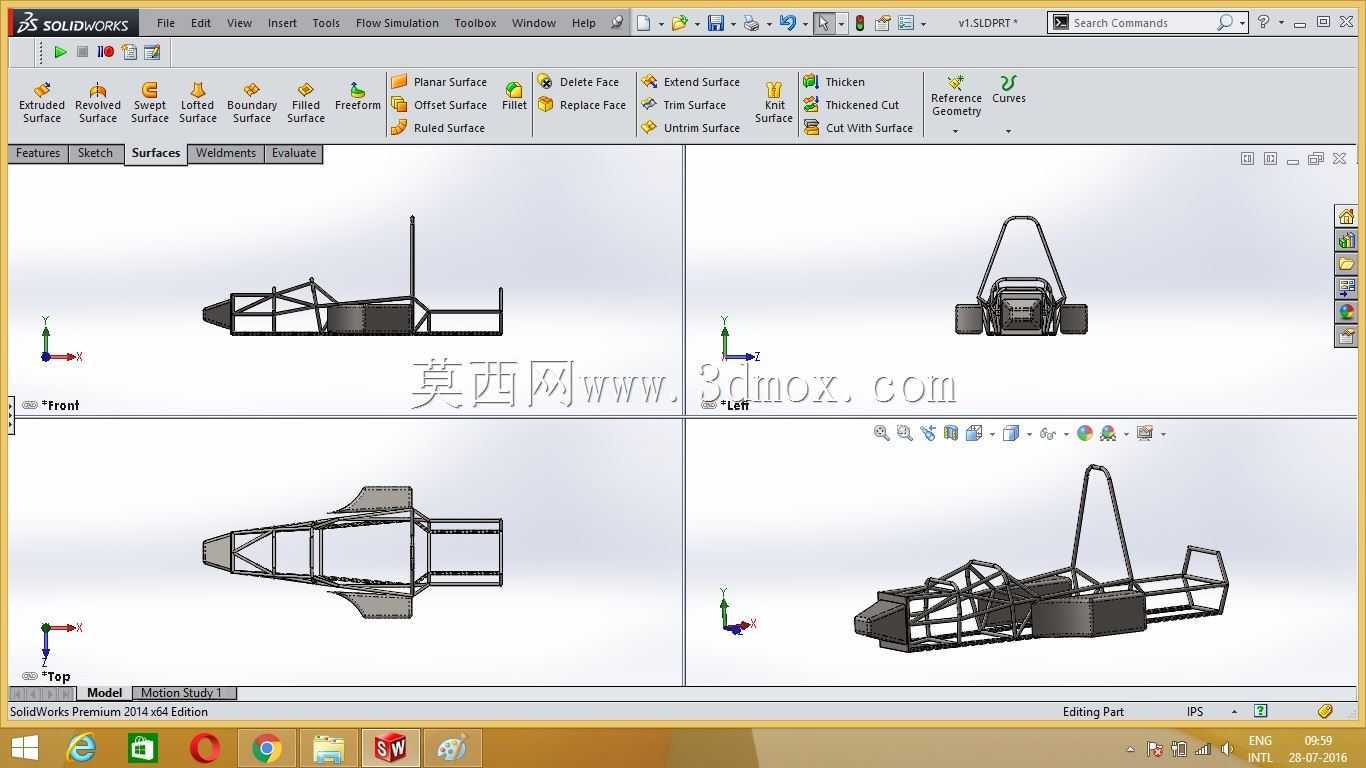

　　这套防滚保护架主要面向小型单座竞速赛车的安全防护场景，是开放式座舱赛车必备的核心安全结构件，在车辆发生翻滚、侧向撞击等极端工况时，能够为驾乘人员预留足够的生存空间，避免座舱结构受挤压变形侵入乘员区域。从结构设计逻辑来看，整个架体采用空间桁架式布局，主受力环采用大管径管材弯折成型，设置在乘员背部位置，是承受翻滚冲击的核心承载结构，向前延伸的侧边防撞梁与座舱前部的安装基座刚性连接，同时兼顾侧向撞击的力传导路径，顶部的横向连接管将主防滚环与前部车架连为整体，形成封闭的受力闭环，避免翻滚时架体出现侧向失稳变形。设计过程中充分考虑了安装边界的适配性，架体底部的连接点位完全匹配小型钢管赛车的座舱底板安装孔位，

　　不需要对原有车架主体做大规模切割改动，即可完成装配，整体宽度控制在常规单座赛车座舱的宽度范围内，不会超出车身外覆盖件的安装边界，架体最高点距离座舱底板的高度满足常规赛事的安全规范要求，既能够在翻滚时第一时间接触地面承接冲击，又不会因为高度过高增加车辆的迎风面积、抬高整车重心。从功能特性上看，这套结构除了核心的防滚防护作用，还可以作为车身覆盖件、安全带固定点、座椅安装支架的连接基体，侧边防滚梁的位置预留了安全带肩带的安装点位，能够保证安全带安装角度符合人体工程学要求，在碰撞时有效约束乘员姿态。架体的管材连接节点全部采用相贯线切割处理，保证管材之间贴合紧密，焊接后能够获得足够的连接强度，避免应力集中导致的节点断裂问题。

　　前部延伸的架体结构与车头的覆盖件安装骨架连为一体，在发生正面碰撞时也能分担一部分冲击载荷，将冲击力分散到整个车架结构上，减少局部结构的受力峰值。整个结构的重量控制也做了针对性优化，在保证结构强度满足安全要求的前提下，通过合理选择管材壁厚、优化斜撑的布置角度，尽可能降低架体的自重，减少对整车簧上质量的影响，避免因为加装防滚架过度影响车辆的操控性能。
